รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อผลิตภัณฑ์: | ท่อนำคลื่นไปยังอะแดปเตอร์โคแอกเซียล | วัสดุ: | ข้อต่อทองเหลือง |
|---|---|---|---|
| ช่วงความถี่: | 17.6-26.7GHz | ตัวเชื่อมต่อ: | 2.92 มม. (แบบ K) |
| VSWR: | 1.25 | ความต้านทาน: | 50 โอห์ม |
| ขนาดท่อนำคลื่น: | WR42 | ลักษณะร่างกาย: | มุมฉาก |
| แสงสูง: | อะแดปเตอร์สายเคเบิลโคแอกเซียล,อะแดปเตอร์ coax แบบมุมขวา |
||
ท่อนำคลื่นไปยัง Coaxial Adapter ผลิตโดย ซีอาน Elite Electronic Industrial Co. , Ltd.แบ่งออกเป็นสองโครงสร้างมุมขวาและปลายลอคสำหรับปลายโคแอกเซียลของอะแดปเตอร์ท่อนำคลื่นเราสามารถจัดหาได้ ประเภท N, TNC, SMA, 3.5 มม., 2.4 มม., SMP, SSMP และประเภทอื่น ๆ อีกมากมายความถี่มีตั้งแต่ 6.5GHz ถึง 50GHzรุ่นท่อนำคลื่นของเรามีตั้งแต่ BJ84 ถึง BJ400 (wr112-wr22)
นอกจากนี้เราสามารถนำเสนอ กำหนดเอง อะแดปเตอร์ท่อนำคลื่นโคแอกเซียลตามความต้องการพิเศษของลูกค้า
ข้อมูลจำเพาะ:
| ชื่อผลิตภัณฑ์ | ท่อนำคลื่นไปยังอะแดปเตอร์โคแอกเซียล |
| ประเภทโคแอกเชียล | 2.92 มม. (แบบ K) |
| ขนาดท่อนำคลื่น | WR42 |
| ลักษณะร่างกาย | มุมฉาก |
| ช่วงความถี่ | 17.6-26.7GHz |
| ความต้านทาน SMA | 50 โอห์ม |
| VSWR | 1.25 |
แคตตาล็อก - ท่อนำคลื่นไปยัง Coaxial Adapters.pdf
รายชื่อ Waveguide ถึง 2.92 มม. (แบบ K) อะแดปเตอร์โคแอกเซียล:
| หมายเลขรุ่น | คำอธิบาย | บันทึก |

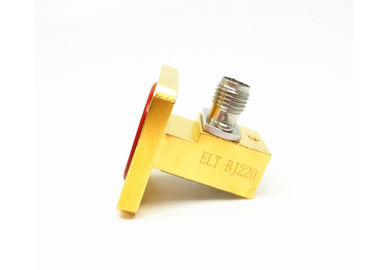

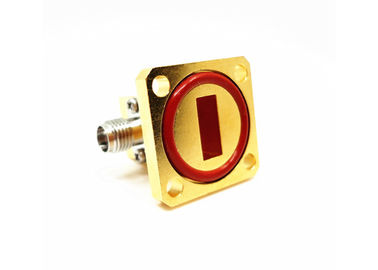

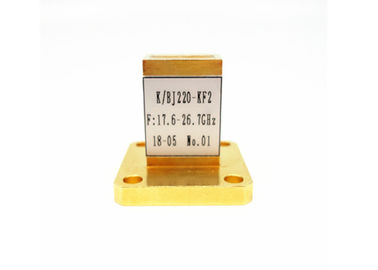

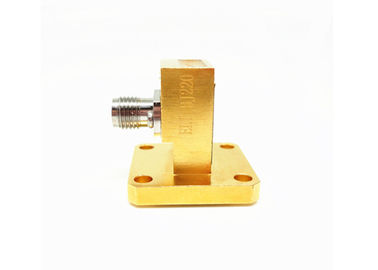

| K / BJ220-KF2 | อะแดปเตอร์มุมขวาตัวเมีย WR42 ถึง K (2.92 มม.) | BJ220 = WR42 |
| K / BJ220-KF1 | อะแด็ปเตอร์เรียกใช้ปลายหญิง WR42 ถึง K (2.92 มม.) | K = หญิง |
| K / BJ260-KF | อะแดปเตอร์มุมขวาตัวเมีย WR34 ถึง K (2.92 มม.) | BJ260 = WR34 |
| K / BJ260-KF1 | อะแด็ปเตอร์เรียกใช้ปลายหญิง WR34 ถึง K (2.92 มม.) | |
| K / BJ320-KF | อะแดปเตอร์มุมขวาตัวเมีย WR28 ถึง K (2.92 มม.) | BJ320 = WR28 |
| K / BJ320-KF1 | อะแด็ปเตอร์เรียกใช้ปลายหญิง WR28 ถึง K (2.92 มม.) | |
| K / BJ320-JF1 | อะแด็ปเตอร์เรียกใช้ปลายตัวผู้ WR28 ถึง K (2.92 มม.) | J = ชาย |
| K / BJ400-KF1 | อะแด็ปเตอร์เรียกใช้ปลายหญิง WR22 ถึง K (2.92 มม.) | BJ400 = WR22 |
| K / 24JS18000-KF | อะแด็ปเตอร์เรียกใช้ปลายหญิง WR24JS18000 ถึง K (2.92 มม.) |
การอ้างอิงข้ามมาตรฐานท่อนำคลื่น
| มาตรฐานจีน | มาตรฐานสากล | ช่วงความถี่ (GHz) |
| BJ84 | WR112 | 6.57 ~ 9.99 |
| BJ100 | WR90 | 8.20 ~ 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9 ~ 18.0 |
| BJ180 | WR51 | 14.5 ~ 22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7 ~ 33.0 |
| BJ320 | WR 28 | 26.3 ~ 40.0 |
| BJ400 | WR 22 | 32.9 ~ 50.1 |
บันทึก:
เรามีมากกว่า 10,000 ประเภท ท่อนำคลื่นไปยังอะแดปเตอร์โคแอกเซียล สำหรับทางเลือกหากไม่พบอะแดปเตอร์ที่คุณใช้โปรดติดต่อเราพร้อมแจ้งรายละเอียดของคุณ ยินดีต้อนรับมิติ ODM
