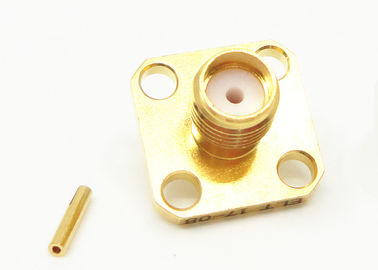

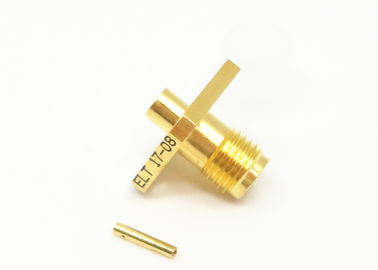

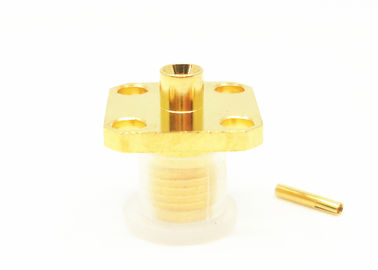

ขั้วต่อสายโคแอกเซียล RF แบบบัดกรี 50 โอห์ม ตัวเมีย SMA แจ็คคอนเนคเตอร์สำหรับสาย RG405
|
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ตัวเชื่อมต่อ SMA RF | ตัวนำศูนย์: | โลหะผสมทองแดงชุบทอง |
|---|---|---|---|
| ตัวนำด้านนอก: | โลหะผสมทองแดงชุบทอง | เพศ: | หญิง |
| ความต้านทาน: | 50Ω | ความถี่: | กระแสตรง ~ 18GHz |
| ความทนทาน: | 500 รอบ | ประเภทสายเคเบิล: | อาร์จี405 |
| เน้น: | หัวต่อ sma,ขั้วต่อ sma coax |
||
หัวต่อสายโคแอกเชียล RF แบบบัดกรี แจ็ค SMA ตัวเมีย 50 โอห์ม
หัวต่อ SMA RF เป็นหัวต่อโคแอกเชียล RF ขนาดเล็กความถี่สูงชนิดหนึ่ง ซึ่งได้รับการพัฒนาและผลิตขึ้นตามมาตรฐาน MIL-C-39012 ด้วยคุณลักษณะที่มีขนาดเล็ก แบนด์วิดท์ที่ดี และคุณสมบัติทางไฟฟ้าที่เหนือกว่า หัวต่อ SMA RF จึงเป็นหัวต่อโคแอกเชียล RF ที่ใช้กันแพร่หลายมากที่สุดในสาขาต่างๆ ของการสื่อสารไมโครเวฟและอุปกรณ์วัดคลื่นไมโครเวฟ หัวต่อประสิทธิภาพสูงที่พัฒนาโดยบริษัทของเราสามารถรองรับความถี่ได้ถึง 20GHz
ข้อมูลจำเพาะ:
หมายเหตุ: ข้อมูลเฉพาะของรุ่นจะอ้างอิงตามข้อมูลในเอกสารข้อมูลจำเพาะของผลิตภัณฑ์
| คุณลักษณะทางไฟฟ้า | |||
| อิมพีแดนซ์ | 50Ω | ||
| ช่วงความถี่ | DC~18GHz | ||
| เชื่อมต่อกับสายเคเบิลแบบกึ่งแข็ง (semi-rigid) | |||
| แรงดันไฟฟ้าพิกัด | 335VRMS* | ||
| ความทนทานต่อแรงดันไฟฟ้าของไดอิเล็กทริก | 1000VRMS* | ||
| ความต้านทานของฉนวน | ≥5000MΩ | ||
| ความต้านทานสัมผัส | ตัวนำแกนกลาง | ≤3.0mΩ | |
| ตัวนำด้านนอก | ≤2.0mΩ | ||
| วัสดุและคุณลักษณะทางกล | |||
| ตัวนำแกนกลาง | ตัวผู้ | โลหะผสมทองแดงชุบทอง | |
| ตัวเมีย | โลหะผสมทองแดงชุบทอง | ||
| เปลือกหุ้มและชิ้นส่วนโลหะอื่นๆ | โลหะผสมทองแดงชุบทอง | ||
| สเตนเลสสตีล ผ่านกระบวนการพาสซิเวชัน (Passivation) | |||
| ปลอกย้ำสาย | โลหะผสมทองแดงชุบนิกเกิล | ||
| ฉนวน | PTFE | ||
| แหวนซีล | ยางซิลิโคน | ||
| ความทนทาน | 500 รอบ | ||
ข้อดี:
√ มีหัวต่อให้เลือกหลากหลาย (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ฯลฯ) พร้อมพนักงานที่มีประสบการณ์มากกว่า 500
คน และสายการผลิตมากกว่า 10 สาย
√ เชี่ยวชาญในการผลิตหัวต่อ RF มานานกว่า 20 ปี
√ มีประสบการณ์ความร่วมมืออันยาวนานและกว้างขวางในการจัดหาชิ้นส่วนสำหรับโครงการระดับประเทศ
√ มีโรงงานของเราเองขนาด 35,000㎡
√ สามารถใช้ทดแทน Lemo, Molex, YEONHO, Tyco, AMP, KET, JWT, JMT, Cvilux, GTK ฯลฯ ได้ โดยใช้เวลาจัดส่งสั้น
√ ราคาที่แข่งขันได้
√ การควบคุมคุณภาพอย่างเข้มงวด (รายงาน QA) ผ่านการรับรอง ISO9001, ROHS, CE
√ ยอดขายเฉลี่ยต่อเดือนอยู่ที่ 10 ล้าน
√ ยินดีรับคำสั่งซื้อสั่งทำพิเศษ (ODM)
√ เรามุ่งมั่นที่จะส่งมอบผลิตภัณฑ์คุณภาพสูงให้แก่ลูกค้า
การใช้งาน:
*บรอดแบนด์
*เครื่องมือวัดและอุปกรณ์ทดสอบ
*เสาอากาศแบบเฟสอาเรย์
*โทรคมนาคม
*การเชื่อมต่อระหว่างบอร์ดกับบอร์ด
รูปภาพเพิ่มเติม:
บรรจุภัณฑ์:
แคตตาล็อกสินค้า:
| อะแดปเตอร์ RF |
| หัวต่อ RF SSMA/SMA |
| หัวต่อ RF SMP/SSMP |
| หัวต่อ RF TNC |
| หัวต่อ RF ชนิด N Type |
| หัวต่อ RF MCX/MMCX |
| หัวต่อ RF BNC และหัวต่อคลื่นมิลลิเมตร (2.4mm, 2.92mm) |
| ชุดสายเคเบิล RF สำเร็จรูป |
| อะแดปเตอร์ท่อนำคลื่นเป็นโคแอกเชียล |
| ซีลสุญญากาศแก้วกับโลหะ |
| หัวต่อ J30J ซีรีส์ |
| ข้อต่อหมุนไมโครเวฟ |
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของ หัวต่อ SMA RF, หากไม่พบหัวต่อที่คุณกำลังใช้งานอยู่ โปรดติดต่อเราพร้อมแจ้งรายละเอียดของคุณ
