เครื่องเชื่อมทองเคลือบด้วยแอร์เมติก กระจกไปยังโลหะ สัญลักษณ์ไมโครเวฟ JM2516
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | แก้วกับแมวน้ำเฮอร์เมติกโลหะ | การชุบ: | ชุบทอง |
|---|---|---|---|
| ความต้านทาน: | อื่น | ใบรับรอง: | ISO-9001-2015 |
| เข็มหมุด: | เดี่ยว | วัสดุ: | Kovar 4J29 |
| กระจก: | 7052,7070 | การเฮอัด: | <1.01325 x 10e-08 std.cc/s |
| เน้น: | ขั้วต่อสัญญาณไมโครเวฟชุบทอง,ขั้วต่อแก้วโลหะแบบปิดผนึกสุญญากาศ,ขั้วต่อส่งสัญญาณไมโครเวฟแบบพินเดี่ยว |
||
ซีลแก้วเคลือบทองกับซีลโลหะ RF Feedthroughs คอนเนคเตอร์แบบปิดผนึก
ซีลแก้วกับโลหะแบบปิดผนึก RF/DC Feedthroughs /หัวต่อแบบหลายขา /คอนเนคเตอร์ เรียกว่า ฉนวนแก้วอีกด้วย พวกมันถูกใช้เป็นหลักในการส่งสัญญาณไมโครเวฟ สัญญาณกำลัง และสัญญาณควบคุมระหว่างโมดูลกับโมดูล โมดูลกับส่วนประกอบที่มีข้อกำหนดการปิดผนึกด้วยแก๊ส พวกมันเป็นหนึ่งในส่วนประกอบที่สำคัญที่สุดในส่วนประกอบการปิดผนึก
แก้วที่มีค่าคงที่ไดอิเล็กทริกต่ำและการสูญเสียไดอิเล็กทริกต่ำถูกใช้เป็นวัสดุฉนวนและรองรับ ตัวเรือนและตัวนำทำจาก โลหะผสม Kovar ที่เผาผนึกภายใต้อุณหภูมิสูง และพื้นผิวเคลือบทอง ตัวนำกลางมีรูปแบบการสิ้นสุดที่หลากหลาย เช่น การเชื่อมด้วยลวดทอง การบัดกรี และการเชื่อมต่อ เป็นต้น ฉนวนแก้วมีขนาดเล็ก น้ำหนักเบา ปิดผนึกได้ เชื่อถือได้สูง และมีการใช้งานอย่างแพร่หลายในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์ในช่วงไม่กี่ปีที่ผ่านมา
ข้อมูลจำเพาะ:
| ชื่อผลิตภัณฑ์ | ซีลแก้วกับโลหะแบบปิดผนึก |
| อิมพีแดนซ์ | 50 โอห์ม RF |
| ประเภท | 1 ขา |
| แถว | 1 แถว |
| สี | เคลือบทอง |
| วัสดุตัวเรือนและขา | Kovar 4J29 |
|
วัสดุแก้ว
สีแก้ว
|
ประเภท 7050 หรือ 7070 หรือ DM308
เขียวหรือขาว
|
| ช่วงความถี่ | DC~50 GHz |
| VSWR | ≤1.2 |
| แรงดันไฟฟ้าที่ทนได้ | ≥300V |
|
การปิดผนึก อัตราการรั่วไหล |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| ความต้านทานฉนวน | ≥2000MΩ สำหรับขาเดี่ยว, ≥1000MΩ สำหรับหลายขา, |
| อุณหภูมิการทำงาน | -65°C~+260°C |
Catalog-Glass-to-Metal Hermetic Seals.pdf
คุณสมบัติ:
-ขนาดเล็ก
-น้ำหนักเบา
-ปิดผนึก
-คุณภาพคงที่และ ความน่าเชื่อถือสูง
-ตัวนำภายใน: การเชื่อมด้วยลวดทอง การบัดกรี และวิธีการเชื่อมต่อให้เลือก
การใช้งาน:
ช่วงการใช้งานที่หลากหลายของแพ็คเกจอเล็กทรอนิกส์ ดาวเทียม เรดาร์ และอื่นๆ ในสาขาการบินและอวกาศยานยนต์ สามารถใช้ร่วมกับ SMA ผลิตภัณฑ์คลื่นมิลลิเมตรได้
ข้อดี:
-เคลือบทอง 1.27 ไมครอน
-การควบคุม ความคลาดเคลื่อนที่เข้มงวด
-การออกแบบมาตรฐานและแบบกำหนดเองให้เลือก
-ผลิตภัณฑ์และบริการที่ คุ้มค่าสูง
-สต็อกสินค้าขนาดใหญ่สำหรับขนาดมาตรฐาน
-จัดส่งรวดเร็วสำหรับผลิตภัณฑ์ที่กำหนดเอง

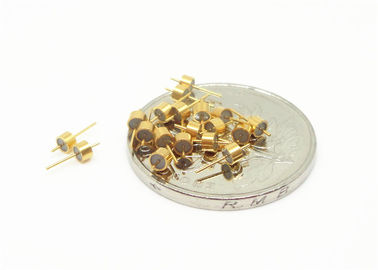

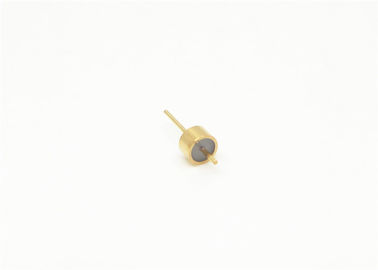

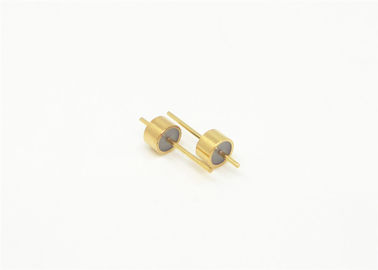

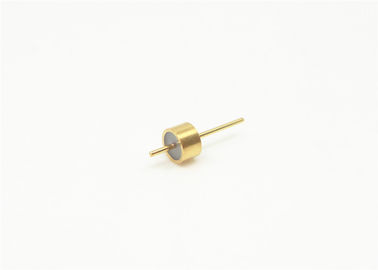

ภาพรายละเอียด
หน่วย (มม.)
ผลิตภัณฑ์ :
| รุ่น | A | B | C | d | D | หมายเหตุ | |||||||
| JM2516 | 1.6 | 4.6 | 8 | 0.4 | 2.5 | M/S | |||||||
|
M/S=การทำ / การบัดกรี หมายเหตุ: ขนาดที่แสดงในตารางเป็นเพียงส่วนเล็กๆ ของ RF ขาเดี่ยว ซีลแก้วกับโลหะแบบปิดผนึกหากคุณต้องการเอกสาร ผลิตภัณฑ์ที่คล้ายกัน เข้ากันได้ หรือทดแทน โปรดติดต่อเรา |
|||||||||||||
