เครื่องเชื่อมแก้วเคลือบทองไปยังผนึกโลหะ สายต่อรังสี RF 50Ohm

ภาพใหญ่ : เครื่องเชื่อมแก้วเคลือบทองไปยังผนึกโลหะ สายต่อรังสี RF 50Ohm ราคาถูกที่สุด

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	ELT
ได้รับการรับรอง:	ROHS ISO-9001-2015
หมายเลขรุ่น:	JM2516N

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	200 ชิ้น
ราคา:	ต่อรองได้
รายละเอียดการบรรจุ:	กล่องมาตรฐานส่งออก
เวลาการส่งมอบ:	ภายใน 4 สัปดาห์
เงื่อนไขการชำระเงิน:	T/T ตะวันตกสหภาพ l/c
สามารถในการผลิต:	30,000,000 ชิ้นต่อปี

ติดต่อ

รายละเอียดสินค้า

ชื่อสินค้า:	แก้วกับแมวน้ำโลหะ	การชุบ:	ชุบทอง
ความต้านทาน:	50 โอห์ม	ชื่ออื่น:	RF/50 ohm feedthrus
เข็มหมุด:	เดี่ยว	วัสดุ:	Kovar 4J29
กระจก:	7052,7070	การเฮอัด:	<1.01325 x 10e-08 std.cc/s
เน้น:	ขั้วต่อ RF แบบชุบทอง , ขั้วต่อซีลแก้วโลหะแบบขาเดี่ยว , ขั้วต่อฟีดทรู 50 โอห์ม JM2516N

50Ohm RF Feedthroughs ซีลแก้วกับโลหะสำหรับแพ็กเกจอเล็กทรอนิกส์การบินและอวกาศ

ซีลแก้วกับโลหะแบบสุญญากาศ RF/DC Feedthroughs /หัวต่อแบบหลายขา /คอนเนคเตอร์ เรียกว่า ฉนวนแก้วอีกด้วย ใช้สำหรับส่งสัญญาณไมโครเวฟ สัญญาณกำลัง และสัญญาณควบคุมระหว่างโมดูลกับโมดูล โมดูลกับส่วนประกอบที่ต้องการการปิดผนึกด้วยก๊าซ เป็นหนึ่งในส่วนประกอบที่สำคัญที่สุดในส่วนประกอบที่ปิดผนึก

โดยใช้แก้วที่มีค่าคงที่ไดอิเล็กทริกต่ำและการสูญเสียไดอิเล็กทริกต่ำเป็นวัสดุฉนวนและรองรับ ตัวเรือนและตัวนำทำจาก Kovar alloy ที่เผาผนึกภายใต้อุณหภูมิสูง และพื้นผิวเคลือบทอง ตัวนำกลางมีรูปแบบการสิ้นสุดที่หลากหลาย เช่น การเชื่อมด้วยลวดทอง การบัดกรี และการเชื่อมต่อ เป็นต้น ฉนวนแก้วมีขนาดเล็ก น้ำหนักเบา ปิดผนึกได้ เชื่อถือได้สูง และมีการใช้งานอย่างแพร่หลายในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์ในช่วงไม่กี่ปีที่ผ่านมา

เครื่องเชื่อมแก้วเคลือบทองไปยังผนึกโลหะ สายต่อรังสี RF 50Ohm 0

ข้อมูลจำเพาะ: Catalog-Glass-to-Metal Hermetic Seals.pdf

ชื่อผลิตภัณฑ์	ซีลแก้วกับโลหะแบบสุญญากาศ
หมายเลขรุ่น	JM2516N
อิมพีแดนซ์	50Ohm RF
ประเภท	1 ขา
แถว	1 แถว
สี	เคลือบทอง
วัสดุตัวเรือนและขา	Kovar 4J29
วัสดุแก้ว สีแก้ว	ประเภท 7050 หรือ 7070 เขียวหรือขาว
ช่วงความถี่	DC~50 GHz
VSWR	≤1.2
แรงดันไฟฟ้าที่ทนได้	≥300V
ความสุญญากาศ อัตราการรั่วไหล	< 1.01325 X 10^-3 Pacm³/s < 1X 10^-9mbarl/s < 1 x 10^-9ccHe/sec @ 1 atm
ความต้านทานฉนวน	≥2000MΩ
อุณหภูมิการทำงาน	-65℃~+260℃

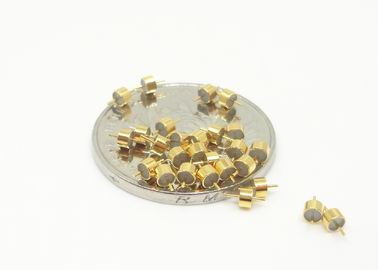

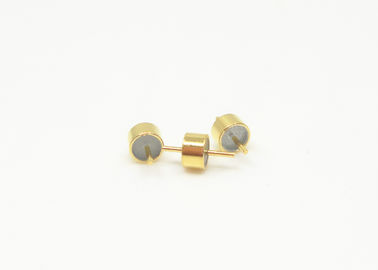

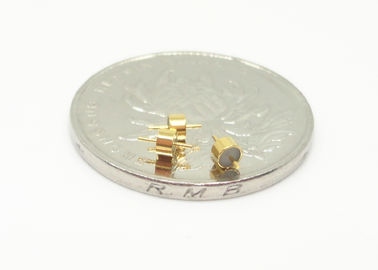

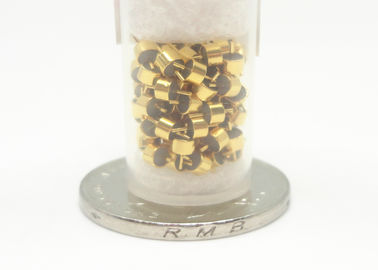

รูปภาพผลิตภัณฑ์ของ JM2516N:

เครื่องเชื่อมแก้วเคลือบทองไปยังผนึกโลหะ สายต่อรังสี RF 50Ohm 1

ภาพรายละเอียด

หน่วย (มม.)

เครื่องเชื่อมแก้วเคลือบทองไปยังผนึกโลหะ สายต่อรังสี RF 50Ohm 2

ผลิตภัณฑ์ :

รุ่น	A	B	C	d	D	หมายเหตุ
JM2516N	1.6	1.6	5.1	0.38	2.5	M/S
JM2516	1.6	4.6	8	0.4	2.5	M/S
JM2516A	1.6	5	11.6	0.4	2.5	M/S
JM2516B	1.6	1.4	7.1	0.38	2.5	M/S
JM2516C	1.6	1.2	5.3	0.38	2.5	M/S
JM2516D	1.6	1.3	6.1	0.38	2.5	M/S
JM2516-1	1.6	1.2	4.5	0.39	2.5	M/S
JM2516-8	1.6	2.14	7.5	0.3	2.5	M/S
JM2516-14	1.6	1.8	8	0.3	2.5	M/S
JM2516-17	1.6	2	5.6	0.38	2.5	M/S
JM2516-19	1.6	1.2	4.8	0.38	2.5	M/S
M/S=การผลิต / การบัดกรี หมายเหตุ: ขนาดที่แสดงในตารางเป็นเพียงส่วนเล็กๆ ของ RF ขาเดี่ยว ซีลแก้วกับโลหะแบบสุญญากาศ หากคุณต้องการเอกสาร ผลิตภัณฑ์ที่คล้ายกัน เข้ากันได้ หรือทดแทน โปรดติดต่อเรา

ข้อดี:

- เคลือบทอง 1.27um

- การควบคุม ความคลาดเคลื่อนที่เข้มงวด

- การออกแบบมาตรฐานและแบบกำหนดเองให้เลือก

- ผลิตภัณฑ์และบริการ ที่คุ้มค่าสูง

- สต็อกสินค้าขนาดใหญ่สำหรับขนาดมาตรฐาน

- จัดส่งรวดเร็วสำหรับผลิตภัณฑ์ที่กำหนดเอง

คุณสมบัติ:

- ขนาดเล็ก

- สุญญากาศ

- น้ำหนักเบา

- คุณภาพคงที่และเชื่อถือได้สูง

- ตัวนำภายใน: การเชื่อมด้วยลวดทอง การบัดกรี และวิธีการเชื่อมต่อให้เลือก

การใช้งาน:

ช่วงการใช้งานที่หลากหลายของแพ็กเกจอเล็กทรอนิกส์ ดาวเทียม เรดาร์ และอื่นๆ ในด้านการบินและอวกาศ ยานยนต์ สามารถใช้ร่วมกับ SMA ผลิตภัณฑ์คลื่นมิลลิเมตรได้

เครื่องเชื่อมแก้วเคลือบทองไปยังผนึกโลหะ สายต่อรังสี RF 50Ohm 3

ข้อมูลบริษัท:

เครื่องเชื่อมแก้วเคลือบทองไปยังผนึกโลหะ สายต่อรังสี RF 50Ohm 4

Xi'an Elite Electronics Co., Ltd.

ก่อตั้งขึ้นในเดือนสิงหาคม 2003 Elite Electronics เป็นผู้ผลิตและส่งออกที่เชื่อถือได้ของ คอนเนคเตอร์ไฟฟ้า RF, อะแดปเตอร์ RF, ชุดสายเคเบิล, ท่อนำคลื่น และข้อต่อหมุนไมโครเวฟหลายช่องสัญญาณ ฯลฯ สายเชื่อมต่อไฟฟ้า RF เหล่านี้มีการใช้งานอย่างแพร่หลายในอุตสาหกรรมการบินและอวกาศ การบิน การนำทาง การสื่อสาร เสาอากาศ และระบบไฟฟ้าที่สำคัญอื่นๆ

ในฐานะซัพพลายเออร์ส่วนประกอบที่มีคุณสมบัติของโครงการเทคโนโลยีขั้นสูงระดับชาติหลายแห่ง Elite Electronics มีประสบการณ์ ODM มากกว่า 23 ปีในด้านส่วนประกอบการเชื่อมต่อ

ประเภทผลิตภัณฑ์:

1. คอนเนคเตอร์ RF, อะแดปเตอร์ (DC ถึง 110GHz)
2. ชุดสายเคเบิล RF และท่อนำคลื่น
3. อะแดปเตอร์ท่อนำคลื่นเป็นโคแอกเชียล
4. คอนเนคเตอร์แบบรวม (RF&DC)
5. คอนเนคเตอร์สี่เหลี่ยมขนาดเล็ก (J30J, Micro D-sub, MDM)
6. ซีลแก้วกับโลหะแบบสุญญากาศ, หัวต่อ, Feedtru (RF & DC)
7. ผลิตภัณฑ์ ODM

มีตัวอย่างให้ โปรดติดต่อเราเพื่อขอรายละเอียดเพิ่มเติม

ยินดีต้อนรับลูกค้าใหม่และลูกค้าเก่าจากทั่วโลกเพื่อติดต่อเราเพื่อความสัมพันธ์ทางธุรกิจในอนาคตและความสำเร็จร่วมกัน!

เครื่องเชื่อมแก้วเคลือบทองไปยังผนึกโลหะ สายต่อรังสี RF 50Ohm 5
