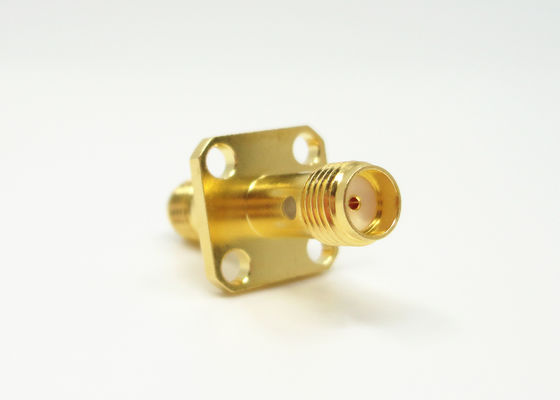

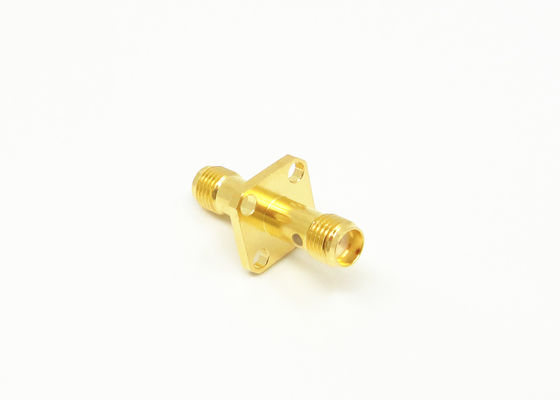

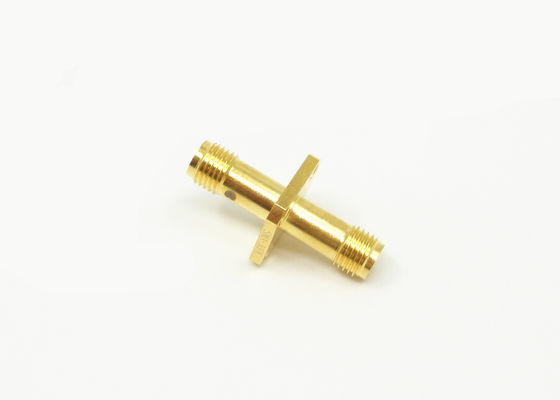

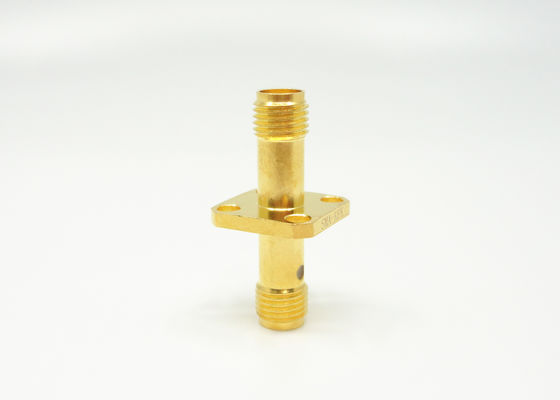

4 Hole Flange Mount SMA Connector RF / ตัวเชื่อมต่อเสาอากาศ RF ชุบทอง
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อผลิตภัณฑ์: | ขั้วต่อ Coaxial SMA RF | การชุบ: | ชุบทอง |
|---|---|---|---|
| เพศ: | หญิง | ความต้านทาน: | 50Ω |
| ความถี่: | DC ~ 18GHz | ความทนทาน: | 500 รอบ |
| ใบสมัคร: | การบินและอวกาศ | วัสดุ: | ทองเหลือง |
| เน้น: | ขั้วต่อเสาอากาศ sma,ขั้วต่อกั้น sma |
||
ขั้วต่อเสาอากาศ RF อะแดปเตอร์ในซีรีย์ SMA พร้อมขั้วต่อเมาท์หน้าแปลน 4 รู
ซีรี่ส์ SMA เป็นขั้วต่อโคแอกเซียล RF ความถี่สูงชนิดหนึ่งซึ่งได้รับการพัฒนาและผลิตตามมาตรฐาน MIL-C-39012ด้วยลักษณะของปริมาณขนาดเล็กแบนด์วิธที่ดีคุณสมบัติทางไฟฟ้าที่เหนือกว่าSMA เป็นตัวเชื่อมต่อโคแอกเซียล rf ที่ใช้กันอย่างแพร่หลายในด้านต่างๆของการสื่อสารไมโครเวฟและอุปกรณ์วัดไมโครเวฟตัวเชื่อมต่อประสิทธิภาพสูงที่พัฒนาโดย บริษัท ของเราสามารถเข้าถึงได้ถึง 20GHz
ข้อมูลจำเพาะ:
| ลักษณะไฟฟ้า | |||
| ความต้านทาน | 50Ω | ||
| ช่วงความถี่ | เชื่อมต่อด้วยสายเคเบิล solf DC ~ 12.4GHz | ||
| เชื่อมต่อกับสายเคเบิลกึ่งแข็ง DC ~ 18GHz | |||
| แรงดันไฟฟ้า | 335VRMS | ||
| Dielectrics ความต้านทานแรงดันไฟฟ้า | 1000VRMS | ||
| ความต้านทานของฉนวน | ≥5000MΩ | ||
| ศูนย์ต้านทาน | ตัวนำศูนย์ | ≤3.0ม | |
| ตัวนำด้านนอก | ≤2.0ม | ||
| VSWR | ≤1.3 | ||
| ลักษณะวัสดุและเครื่องกล | |||
| ตัวนำศูนย์ | ชาย | ทองเหลืองชุบทอง | |
| หญิง | Sn-P บรอนซ์ทองชุบ | ||
| ติดต่อยืดหยุ่น | เบริลเลียมบรอนซ์ชุบนิกเกิล | ||
| เปลือกและชิ้นส่วนโลหะอื่น ๆ | ทองเหลืองชุบนิกเกิล | ||
| สแตนเลสทู่ | |||
| แขนจีบ | ทองเหลืองชุบนิกเกิล | ||
| ฉนวน | PTFE | ||
| แหวนปิดผนึก | ยางซิลิโคน | ||
| ความทนทาน | 500 รอบ | ||
| กระชับแรงบิดของการเชื่อมต่อ | 0.79－1.13N. ม | ||
คุณสมบัติ:
1. ขั้วต่อ RF SMA มีคุณภาพสูงและใช้ร่วมกันได้อย่างรวดเร็วเพียงแค่ขันตัวเชื่อมต่อสองตัวเข้าด้วยกันโดยไม่ต้องใช้การบัดกรีหรือการจีบ
2. ขั้วต่อไฟฟ้า SMA ใช้กันอย่างแพร่หลายสำหรับไมโครเวฟเสาอากาศและเครื่องมือทดสอบ ฯลฯ
3. ตัวเชื่อมต่อ SMA RF มีให้เลือกใช้ในการเชื่อมต่อแบบด่วนพุชหรืออินเทอร์เฟซมาตรฐานตรงรุ่น 90 องศาเช่นเดียวกับการกำหนดค่าแผงกั้นหรือแผง 4 รู
4. ขั้วต่อ RF SMA เป็นตัวเชื่อมต่อโคแอกเซียล RF แบบมีเกลียวที่มีขนาดเล็กป้องกันการสั่นสะเทือนและช่วงความถี่กว้างถึง 18 GHz (ตัวเชื่อมต่อ SMA RF ของเราสามารถเป็น 20 GHz)
ใบสมัคร:
* การบินและอวกาศ
* บรอดแบนด์
* เครื่องมือวัด
* เสาอากาศอาร์เรย์แบบค่อยเป็นค่อยไป
* โทรคมนาคม
* การเชื่อมต่อระหว่างบอร์ดกับบอร์ด
รายละเอียดเพิ่มเติม:
ผลิตภัณฑ์ Cataloge:
| อะแดปเตอร์ RF |
| ขั้วต่อ RF SMA / SSMA |
| ขั้วต่อ RF SMP / SSMP |
| TNC RF เชื่อมต่อ |
| ขั้วต่อ RF ชนิด N |
| MCX / MMCX RF เชื่อมต่อ |
| ขั้วต่อ RF BNC ขั้วต่อคลื่นมิลลิเมตร (2.4 มม., 2.92 มม.) |
| ชุดสายเคเบิล RF |
| ท่อนำคลื่นไปยังอะแดปเตอร์โคแอกเซียล |
| ซีลสุญญากาศจากแก้วกับโลหะ |
| ขั้วต่อ J30J ซีรี่ส์ |
| ข้อต่อแบบหมุนไมโครเวฟ |
บันทึก:
เรามีมากกว่า 10,000 ประเภทขั้วต่อ SMAหากไม่พบตัวเชื่อมต่อที่คุณใช้โปรดติดต่อเราพร้อมแจ้งรายละเอียดของคุณ
