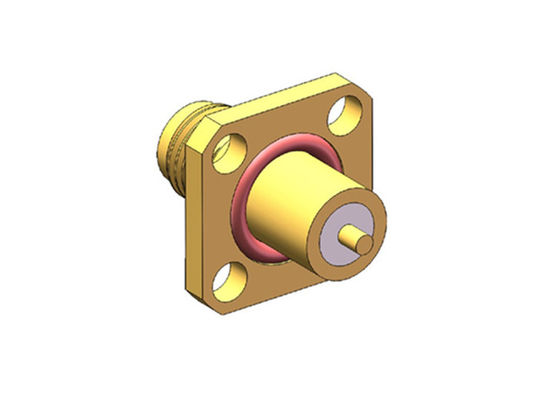

สายเชื่อม RF เพศหญิงแบบ SMA แบบปิดปิดด้วยเครื่องยนต์
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่อ RF | การชุบ: | ชุบทอง |
|---|---|---|---|
| ความต้านทาน: | 50โอห์ม | ใบรับรอง: | CE ROHS |
| อิเล็กทริก: | ไฟเบอร์ | ประเภท: | ขั้วต่อ RF |
| สไตล์: | ตรง | วัสดุ: | สีเหลือง |
| เน้น: | ขั้วต่อ RF หญิงปิดผนึกอย่างสุญญากาศ,ขั้วต่อ RF หญิง SMA,ฝากั้นหญิง sma ปิดผนึกอย่างแน่นหนา |
||
สายเชื่อม RF เพศหญิงแบบ SMA แบบปิดปิดด้วยเครื่องยนต์
SMA เป็นชนิดของเครื่องเชื่อม RF โคอาเซียลที่ใช้อย่างแพร่หลาย, ด้วยการเชื่อมเส้นขนาดเล็ก. อุปทานลักษณะคือ 50Ohm. ลักษณะของเครื่องเชื่อมอยู่ในช่วงความถี่ที่กว้าง,ผลงานดีเยี่ยม, ความน่าเชื่อถือสูง พวกเขาใช้ในการเชื่อมต่อกับสายเคเบิล RF หรือสายไมโครสตริปในวงจร RF ของระบบ WLAN, โปรแกรมควบคุม, อุปกรณ์ไมโครเวฟและระบบสื่อสารดิจิตอลความถี่สามารถสูงถึง 18GHz โดยใช้สาย Kabel semi-rigid หรือ semi-flex.
รายละเอียดของสายเชื่อม RF เพศหญิงแบบ SMA แบบปิดปิดด้วยเครื่องยนต์(mm)
| อินเตอร์เฟซตาม | IEC60169-15 |
| อุปสรรค | 50Ω |
| ระยะความถี่ | DC ถึง 18GHz |
| การสูญเสียการใส่ | ≤0.30dB |
| VSWR | ≤1.2 ((DC-6GHz) |
| ความต้านทานต่อการปิด | ≥ 5000MΩ |
| ความต้านทานศูนย์ติดต่อ | ≤3mΩ |
| ความต้านทานต่อการสัมผัสภายนอก | ≤2mΩ |
| หมุนเวียนการเจริญพันธุ์ | ≥ 500 |
| ระยะอุณหภูมิ | -65-+165°C |
|
ไดเอเล็คทริกประกอบกัน |
PTFE |
ภาพละเอียดของสายเชื่อม RF เพศหญิงแบบ SMA แบบปิดปิดด้วยเครื่องยนต์(mm)
| เลขรุ่น | L | L1 | L2 | D | D1 | D2 | คําอธิบาย |
| SMA ((M) -KFD14 | 6 | 1.8 | 15 ((+0)15;-0.05) | 0.6 | 6 | 2.6 | การเชื่อมต่อ rf แฟน 2 หลุม SMA ปิดปิด |
| SMA ((M) -KFD15 | 8 | 3 | 17.5 ((+0)10;-0.05) | 0.7 | 5 | 2.6 | |
| SMA-KFD19 | 4 | 2 | 13.5 ((+0)15;-0.05) | 1.3 | 6 | 2.6 | สายเชื่อม rf แฟน SMA 2 หลุม |
ยังมีสมา RF Connectors อื่น ๆ ((มม):
1.
| เลขรุ่น | L | L1 | คําอธิบาย |
| SMA-KFD553 | 1.5 | 4 | SMA หญิง 4 หลุม Flanges มอนท์ RF Connector |
| SMA-KFD666 | 5.4 | 6.9 | |
| SMA-KFD850 | 6 | 8.5 |
2.
| เลขรุ่น | L | L1 | D | D1 | D2 | คําอธิบาย |
| SMA-KFD1308 | 11.7 | 13.7 | 2.6 | 1.3 | 4.1 | SMA สายต่อ RF แฟลนจ์สตรี 4 หลุม |
| SMA-KFD1318 | 7 | 17 | 2.6 | 1.3 | 4.1 | |
| SMA-KFD1367 | 5 | 11 | 2.6 | 1.3 | 4.1 | |
| SMA-KFD1393 | 8.4 | 9.4 | 2.6 | 1.3 | 4.1 | |
| SMA ((S) -KFD1414 | 23.9 | 27 | 2.6 | 1.3 | 4.1 | สายเชื่อม rf กันน้ํา SMA หญิง 4 หลุม |
3.
| เลขรุ่น | L | L1 | D | D1 | คําอธิบาย |
| SMA-KFD90 | 3.2 | 2.5 |
0.65 แฟลต
|
6 | SMA สายต่อ RF แฟลนจ์สตรี 4 หลุม |
| SMA-KFD126 | 4 | 2.5 |
0.65 แฟลต
|
6 | |
| SMA-KFD129 | 4 | 2 |
0.65 แฟลต
|
6 | |
| SMA-KFD870 | 3 | 5 |
0.65 แฟลต
|
6 |
การใช้งานของสายเชื่อม RF เพศหญิงแบบ SMA แบบปิดปิดด้วยเครื่องยนต์(mm)
- ไม่มีสาย
- แอนเทนน์
- แบรนด์เบนด์
- เครื่องมือ
- แอนเทนเนสแบบเรียงระยะ
- การเชื่อมต่อระหว่างกระดานกับกระดาน
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของสายสอด RF SMA / แอดป์เตอร์ถ้าเครื่องเชื่อมที่คุณใช้ไม่ได้พบ กรุณาติดต่อเราด้วย detaiมันคือ.
