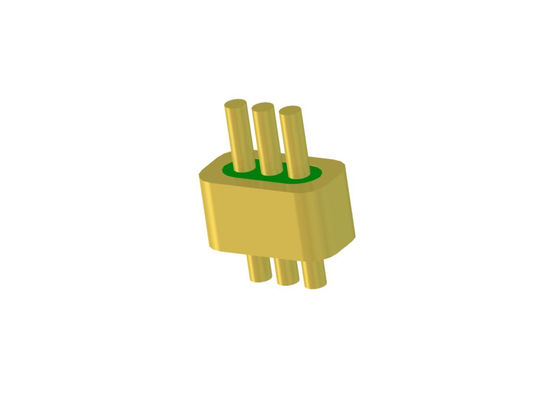

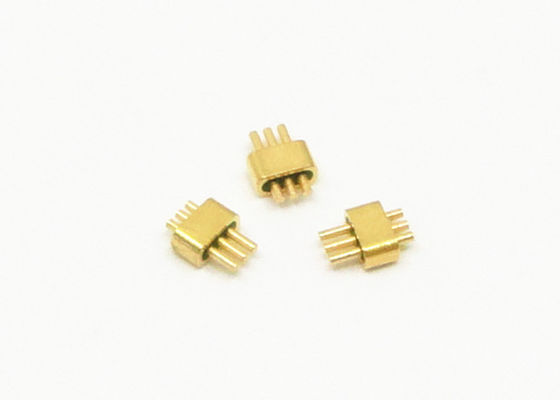

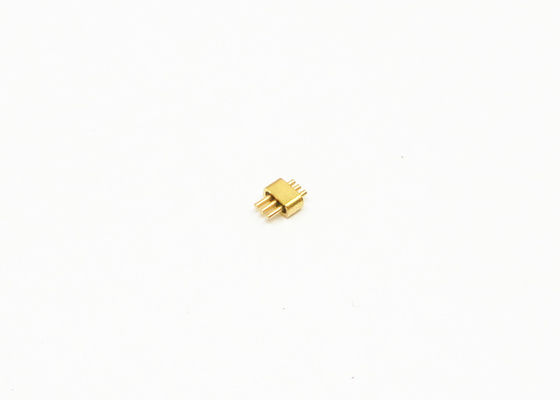

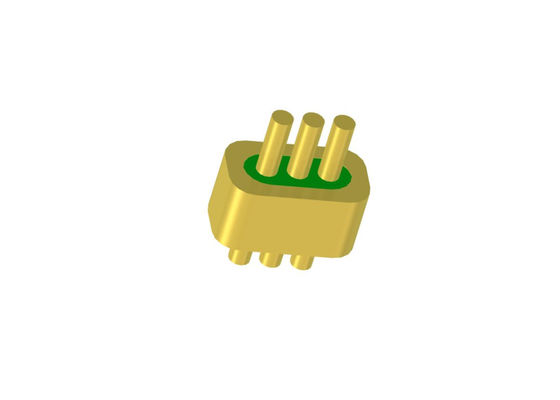

Kovar 4J29 3 Pin Header Connector Hermetic DC Straight Cut For Solder JMC-1139-JH เครื่องเชื่อมหัวสปิ้น
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| การชุบ: | ชุบทอง | เข็มหมุด: | มัลติพิน |
|---|---|---|---|
| หมายเลขพิน: | 3 พิน | วัสดุพิน: | Kovar 4J29 |
| วัสดุแก้ว: | 7052,7070 | การเฮอัด: | <1.01325 x 10e-08 std.cc/s |
| ใบรับรอง: | ROHS ISO-9001-2015 | บรรจุุภัณฑ์: | แก้วกับแมวน้ำโลหะ |
| ชื่อแบรนด์: | ELT(Elite) | โอเอ็มเอ็ม: | สามารถปรับแต่งตามความต้องการของคุณ |
| เน้น: | เครื่องเชื่อม Kovar 4J29,หัวต่อบัดกรีแบบ 3 พิน,เครื่องเชื่อมต่อไฟฟ้าแบบ DC แบบกระจกต่อโลหะ |
||
3-พิน เฮอร์เมติก DC มัลติพิน เฮดเดอร์ แบบตัดตรงสำหรับบัดกรี
ข้อมูลจำเพาะของ JMC-1139-JH:
| ชื่อผลิตภัณฑ์ | เฮอร์เมติก ตัดตรง พิน มัลติพิน เฮดเดอร์ |
| อิมพีแดนซ์ | ไม่ระบุ |
| ประเภท | 3 พิน |
| แถว | 1 แถว |
| สี | ชุบทอง |
| วัสดุตัวเรือนและพิน | Kovar 4J29 |
|
วัสดุกระจก
สีของกระจก
|
ประเภท 7050 หรือ 7070
เขียวหรือขาว
|
| ช่วงความถี่ | ไม่ระบุ |
| VSWR | ไม่ระบุ |
| แรงดันไฟฟ้าที่ทนได้ | ≥100V |
|
เฮอร์เมซิตี้ อัตราการรั่วไหล |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| ความต้านทานฉนวน | ≥2000MΩ |
| อุณหภูมิการทำงาน | -65°C~+260°C |
ภาพรายละเอียด (มม.) ของ JMC-1139-JH
Catalog-Glass-to-Metal Hermetic Seals.pdf
Optimal Hermetic Seals-ELT.pdf
บทนำ
เฮอร์เมติก กลาส ทู เมทัล ซีล RF/DC ฟีดทรู /มัลติพิน เฮดเดอร์ /คอนเนคเตอร์ เรียกอีกอย่างว่า ฉนวนแก้ว พวกมันถูกใช้เป็นหลักในการส่งสัญญาณไมโครเวฟ สัญญาณกำลัง และสัญญาณควบคุมระหว่างโมดูลและโมดูล โมดูลและส่วนประกอบที่มีข้อกำหนดการปิดผนึกด้วยแก๊ส พวกมันเป็นหนึ่งในส่วนประกอบที่สำคัญที่สุดในส่วนประกอบการปิดผนึก
กระจกที่มีค่าคงที่ไดอิเล็กทริกต่ำและการสูญเสียไดอิเล็กทริกต่ำถูกใช้เป็นวัสดุฉนวนและรองรับ ตัวเรือนและตัวนำทำจาก Kovar alloy ที่ผ่านการเผาผนึกภายใต้อุณหภูมิสูง และพื้นผิวถูกชุบทอง ตัวนำกลางมีรูปแบบการสิ้นสุดที่หลากหลาย เช่น การเชื่อมด้วยลวดทอง การบัดกรี และการจับคู่ เป็นต้น ฉนวนแก้วมีขนาดเล็ก น้ำหนักเบา ปิดผนึกได้ เชื่อถือได้สูง และมีการใช้งานอย่างแพร่หลายในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์ในช่วงไม่กี่ปีที่ผ่านมา
คุณสมบัติ:
-ขนาดเล็ก
-น้ำหนักเบา
-เฮอร์เมติก
-คุณภาพคงที่และ ความน่าเชื่อถือสูง
-ตัวนำภายใน: การเชื่อมด้วยลวดทอง การบัดกรี และวิธีการจับคู่ให้เลือก
การใช้งาน:
ช่วงการใช้งานที่หลากหลายของแพ็คเกจอเล็กทรอนิกส์ ดาวเทียม เรดาร์ และอื่นๆ ในสาขาการบินและอวกาศ ยานยนต์ สามารถใช้ร่วมกับผลิตภัณฑ์ SMA คลื่นมิลลิเมตรได้
ข้อดี:
-ชุบทอง 1.27um
-การควบคุม ความคลาดเคลื่อนที่เข้มงวด
-การออกแบบมาตรฐานและแบบกำหนดเองให้เลือก
-ผลิตภัณฑ์และบริการที่ คุ้มค่าสูง
-สต็อกสินค้าจำนวนมากสำหรับขนาดมาตรฐาน
-จัดส่งรวดเร็วสำหรับผลิตภัณฑ์ที่กำหนดเอง
รายการสินค้า:
| 50Ω RF ซิงเกิลพิน ซีรีส์ JM | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อม |
| 50Ω RF ซิงเกิลพิน ซีรีส์ JM มาตรฐาน | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อม |
| 50Ω RF ซิงเกิลพิน ซีรีส์ JM ไม่มาตรฐาน | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อม |
| DC ซิงเกิลพิน ซีรีส์ JK | ตัวเลือกการบัดกรีและการเชื่อม |
| DC ซิงเกิลพิน ซีรีส์ JK มาตรฐาน | ตัวเลือกการบัดกรีและการเชื่อม |
| DC ซิงเกิลพิน ซีรีส์ JK ไม่มาตรฐาน | ตัวเลือกการบัดกรีและการเชื่อมแบบหัวตะปู |
|
มัลติพิน เฮดเดอร์ ซีรีส์ JMC
|
1-9 พิน พร้อมตัวเลือก 1-3 แถว |
| ขนาดที่กำหนดเอง |
หลากหลาย |
หมายเหตุ:
เรามี คอนเนคเตอร์ เฮอร์เมติก กลาส ทู เมทัล ซีล มากกว่า 100,000 ประเภท หากไม่พบคอนเนคเตอร์ที่คุณกำลังใช้งาน โปรดติดต่อเราพร้อมรายละเอียดของคุณ
