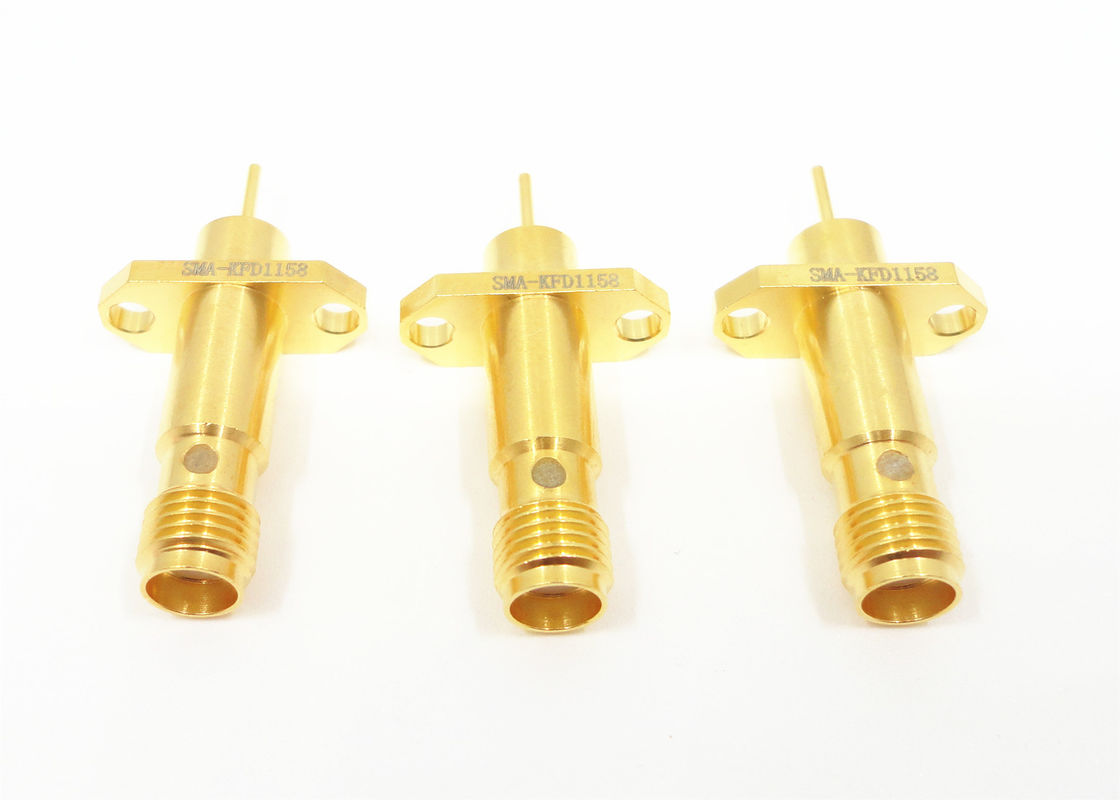

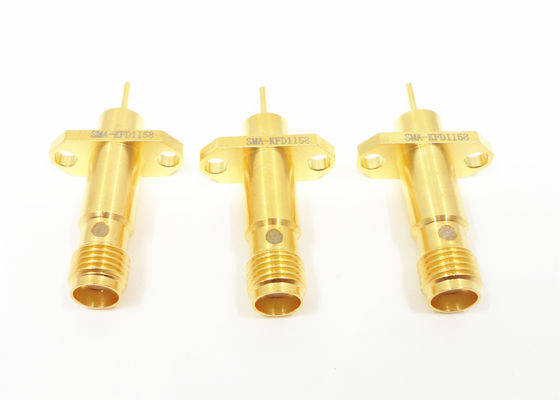

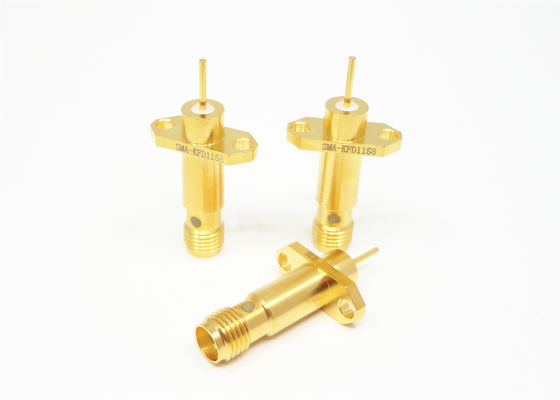

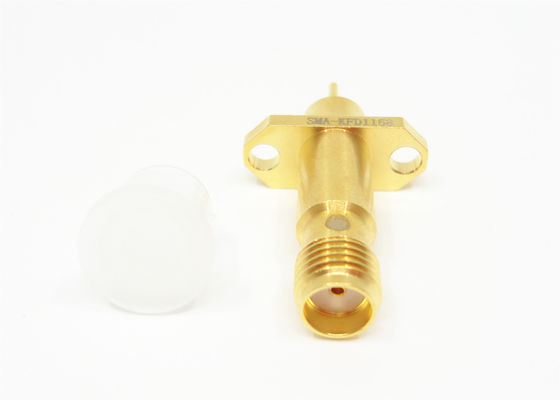

ขนาดที่กำหนดเอง SMA ตัวเมียแบบหน้าแปลน 2 รูพร้อมขั้วต่อพินไมโครสตริปยาว

ภาพใหญ่ : ขนาดที่กำหนดเอง SMA ตัวเมียแบบหน้าแปลน 2 รูพร้อมขั้วต่อพินไมโครสตริปยาว ราคาถูกที่สุด

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	ELT (Elite)
ได้รับการรับรอง:	ROHS, ISO-9001-2015
หมายเลขรุ่น:	SMA-KFD1158

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	100 ชิ้น
ราคา:	negotiable
รายละเอียดการบรรจุ:	กล่องส่งออกมาตรฐาน
เวลาการส่งมอบ:	ภายใน 3-4 สัปดาห์
เงื่อนไขการชำระเงิน:	T/T, เวสเทิร์นยูเนี่ยน, L/C
สามารถในการผลิต:	1,000,00 ชิ้นต่อเดือน

ติดต่อ

รายละเอียดสินค้า

ชุบ:	ชุบทอง	อิมพีแดนซ์:	50Ω
ความถี่:	DC~18GHz	อายุการใช้งาน:	500 รอบ
ร่างกาย:	ทองเหลือง	จัดอันดับแรงดันไฟฟ้า:	335VRMS
DWV:	1000VRMS	ฉนวน:	ไฟเบอร์
เน้น:	ขั้วต่อ RF SMA 2 รู , ขั้วต่อ RF SMA แบบแปลน , ขั้วต่อขาไมโครสตริปเมาท์หน้าแปลน

ขนาดที่กำหนดเอง SMA ตัวเมีย 2 รูหน้าแปลนเมาท์พร้อมขั้วต่อพินไมโครสตริปยาว

ข้อมูลจำเพาะด้านล่างเป็นข้อกำหนดทั่วไปสำหรับตัวเชื่อมต่อ sma ทั้งหมดข้อกำหนดเฉพาะสำหรับ VSWR การสูญเสียการแทรก และการรั่วไหลของ RF สำหรับตัวเชื่อมต่อแต่ละตัวมีให้จากโรงงานของเราตามคำขอ

ขั้วต่อ SMAเป็นคอนเน็กเตอร์โคแอกเซียล RF ความถี่สูงขนาดเล็กที่พัฒนาขึ้นตาม MIL-C-39012มันมีข้อดีของขนาดเล็ก, แถบความถี่กว้าง, ประสิทธิภาพทางกลและทางไฟฟ้าที่เหนือกว่า, ความน่าเชื่อถือสูง ฯลฯ เป็นตัวเชื่อมต่อ RF โคแอกเซียลที่ใช้กันอย่างแพร่หลายมากที่สุดใช้กันอย่างแพร่หลายในการสื่อสารด้วยไมโครเวฟและอุปกรณ์วัดไมโครเวฟและสาขาอื่น ๆตัวเชื่อมต่อประสิทธิภาพสูงชุดนี้ที่พัฒนาโดยบริษัทของเราสามารถเข้าถึงความถี่สูงถึง 20 Ghz

ฟีเจอร์หลัก:

การออกแบบที่มีความแข็งแรงสูงสำหรับสภาพแวดล้อมที่รุนแรง
กลไกการคัปปลิ้งแบบเกลียวมอบความน่าเชื่อถือสำหรับการออกแบบที่ทนทาน
เหมาะอย่างยิ่งสำหรับการใช้งานความถี่สูง

การวาดโครงร่าง:

ขนาดที่กำหนดเอง SMA ตัวเมียแบบหน้าแปลน 2 รูพร้อมขั้วต่อพินไมโครสตริปยาว 0

Specifiacation ของตัวเชื่อมต่อ SMA Rf:

ลักษณะทางอิเล็กทรอนิกส์และวัสดุ
อิมพีแดนซ์		50Ω
ช่วงความถี่		DC~18GHz
จัดอันดับแรงดันไฟฟ้า		335VRMS (ระดับน้ำทะเลสูงสุด)
ไดอิเล็กทริก		1000VRMS (ระดับน้ำทะเลสูงสุด)
VSWR		≤1.3
ความต้านทานของฉนวน		≥5000MΩ
ตัวนำศูนย์	ชาย	ทองเหลืองชุบทอง
	หญิง	เบริลเลียมบรอนซ์ชุบทอง
เปลือกและชิ้นส่วนโลหะอื่นๆ		ทองเหลืองชุบทอง
		เหล็กกล้าไร้สนิมทู่
ปลอกสาย		ทองเหลืองชุบนิเกิล
ฉนวน		ไฟเบอร์
แหวนซีล		ยางซิลิโคน
แรงบิดในการผสมพันธุ์		0.79 -1.13 Nm

แอปพลิเคชัน:

การบินพลเรือนและทหาร
ระบบไมโครเวฟ โทรคมนาคม
อุปกรณ์ทางทหาร,อวกาศ
โซลูชั่น 5G
ระบบการวัด
ระบบเสาอากาศ WiFi โทรศัพท์มือถือ

แคตตาล็อกสินค้า:

1. ตัวเชื่อมต่อ RF, อะแดปเตอร์ (DC ถึง 110GHz)
2. RF & Wave-guide Cable Assemblies
3. Wave-guide to Coax Adapters
4. ตัวเชื่อมต่อแบบบูรณาการ (RF & DC)
5. ขั้วต่อไมโครสี่เหลี่ยม (J30J, Micro D-sub)
6. ซีลสุญญากาศแบบแก้วกับโลหะ ส่วนหัว Feedtru (RF & DC)
7. ข้อต่อโรตารี่ไมโครเวฟ
8. โหลด RF, การสิ้นสุด (TNC, SMA, SSMA, SMP, SSMP, N, K2.92mm)
9. ผลิตภัณฑ์ ODM

สินค้าที่เกี่ยวข้อง

ขนาดที่กำหนดเอง SMA ตัวเมียแบบหน้าแปลน 2 รูพร้อมขั้วต่อพินไมโครสตริปยาว 1

หมายเลขรุ่น	หลี่	L1	L2	L3	L4	L5	ดี	บันทึก
SMA-KHD2	4	4.1	1.5	6.1	6.1	4.5	1.3	ขั้วต่อ RF ตัวเมีย SMA สำหรับ PCB
SMA-KHD3	4	4	2.2	6.7	6.7	4.7	0.8
SMA-KHD5	4.5	4.6	1.6	8	9.5	7.5	0.8
SMA-KHD12	4	2.5	2.5	6.7	6.7	4.7	1.3
SMA-KHD16	4.8	4.8	1.6	8	9.5	7.5	0.8
SMA-KHD100	4	4	2	6.7	6.7	4.7	0.8
SMA-KHD102	4.7	4.6	1.1	8	9.5	7.5	0.8
SMA-KHD104	4.5	1.2	1	8	8	6	0.8

ขนาดที่กำหนดเอง SMA ตัวเมียแบบหน้าแปลน 2 รูพร้อมขั้วต่อพินไมโครสตริปยาว 2

หมายเลขรุ่น	หลี่	ดี	D1	คำอธิบาย
SMA-KHD9	2	1.3	1.4	ขั้วต่อ RF ตัวเมีย SMA สำหรับ PCB
SMA-KHD9A	1.8	0.8	0.9	ขั้วต่อ RF ตัวเมีย SMA สำหรับ PCB

ขนาดที่กำหนดเอง SMA ตัวเมียแบบหน้าแปลน 2 รูพร้อมขั้วต่อพินไมโครสตริปยาว 3

หมายเลขรุ่น	หลี่	L1	L2	L3	L4	L5	L6	ดี	คำอธิบาย
SMA-KHD19	4	13.5	2	1	6.1	6.1	4.5	0.5×0.2	ขั้วต่อ RF ตัวเมีย SMA สำหรับ PCB
SMA-KHD101	4.2	14.2	4.7	1.8	8	9.5	7.5	Φ0.4
SMA-KHD108	4	13.5	2	0.7	6.1	6.1	4.5	0.5×0.2
SMA-KHD125	4	13.5	2	0.5	6.5	6.5	4.5	0.5×0.2
SMA-KHD135	3.9	13.5	2	1	6.1	6.1	4.5	Φ0.4
SMA-KHD151	3.9	13.5	2	1.6	6.1	6.1	4.5	Φ0.4
