ขั้วต่อมุมขวา J30J ซีรี่ส์ตัวเชื่อมต่อ Micro-D / D-Subminature 21 Pins MDM สำหรับ PCB
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| เอาท์เชลล์: | อลูมิเนียมอัลลอยด์ | ติดต่อพิน: | 21 |
|---|---|---|---|
| วัสดุ: | โลหะ | ติดต่อระยะห่าง: | 1.27mm |
| พื้นที่ส่วน: | 0.1-0.15mm² | มาตรฐาน: | MIL-DTL-83513 |
| ประเภทการติดต่อ: | หมุดเกลียวไมโครชุบทอง | ชื่อผลิตภัณฑ์: | J30J, Mirco-D, D-sub, MDM |
| พิมพ์: | มุมฉาก | การรับรอง: | ROHS ISO-9001-2015 |
| เน้น: | ขั้วต่อ Micro-D J30J ซีรี่ส์,ขั้วต่อ MDM 21 พิน,ขั้วต่อ D Subminature MDM |
||

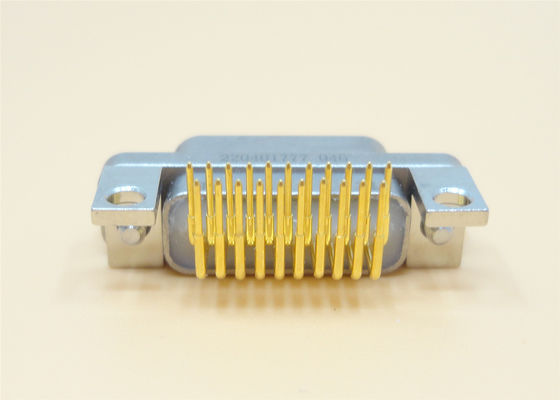

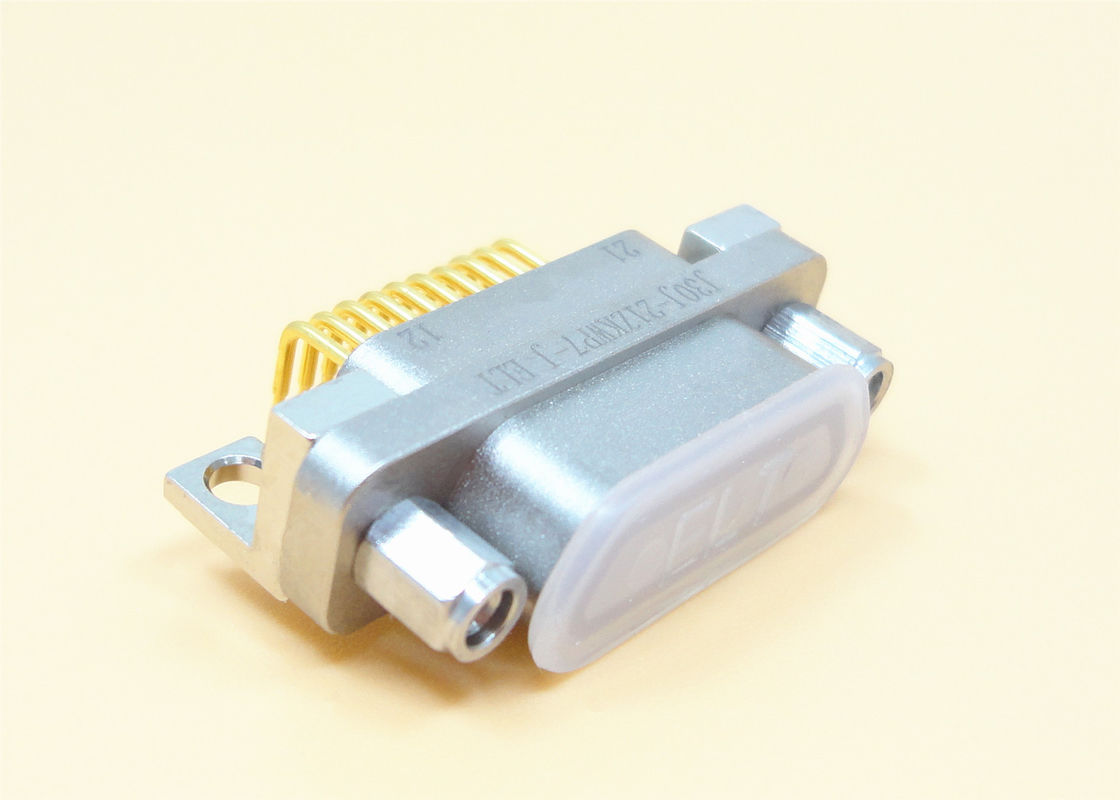

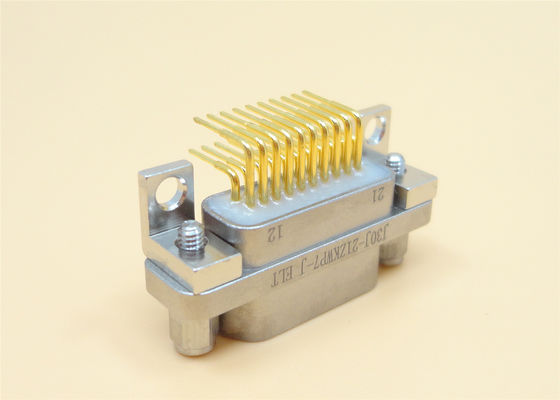

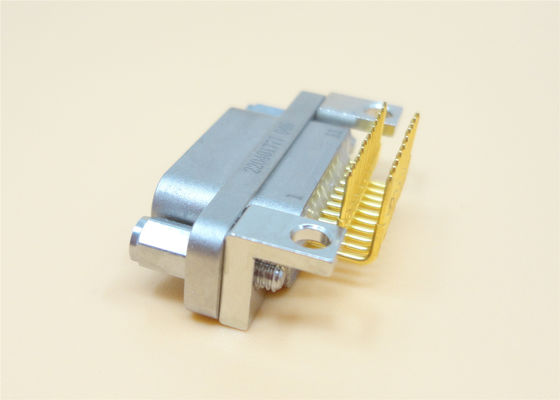

มุมขวา Micro-D สี่เหลี่ยม J30J ขั้วต่อ MDM 21 ขาสำหรับ PCB
ผลิตภัณฑ์ j30j รูปสี่เหลี่ยมผืนผ้า Micro-d เทียบเท่ากับผลิตภัณฑ์ชุด American MDMเปลือกทำจากอะลูมินัมอัลลอย และระยะห่างของหน้าสัมผัสคือ 1.27 มม.ขั้วต่อ j30j นี้เหมาะสำหรับพื้นที่หน้าตัดแกนลวดที่มีขนาด 0.1-0.15 มม.ประสิทธิภาพของผลิตภัณฑ์นี้เป็นไปตาม gjb2446a (ข้อกำหนดทั่วไปสำหรับขั้วต่อไฟฟ้ารูปสี่เหลี่ยมผืนผ้าพร้อมตัวครอบไมโครโพลาไรซ์) ซึ่งเทียบเท่ากับ mil-dtl-83513 และแบ่งออกเป็นแบบธรรมดา (ตัวเรือน) และแบบปรับปรุง (ตัวเรือน)มีลักษณะเฉพาะของพื้นที่ติดตั้งขนาดเล็ก น้ำหนักเบา การเชื่อมต่อที่เชื่อถือได้ ป้องกันแม่เหล็กไฟฟ้าที่ดีและต้านทานแผ่นดินไหว และใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์และเครื่องมือที่ต้องการพื้นที่ขนาดเล็ก
ตัวเชื่อมต่อทั่วไปประกอบด้วย 6 ซีรี่ส์ย่อย: ขั้วต่อการจีบ, ขั้วต่อหน้าสัมผัสการเชื่อม, ขั้วต่อ PCB n-in-line, ขั้วต่อ PCB nj ในบรรทัด, ขั้วต่อมุมขวาของ PCB และขั้วต่อมุมขวาของ PCB WJ
| การจัดเตรียมการติดต่อ (มุมมองใบหน้าของพินแทรก) |
ข้อมูลจำเพาะ:
| คะแนนปัจจุบัน | 3A |
| ระดับแรงดันไฟฟ้า | 300V |
| ความต้านทานของฉนวน | ≥ 5000 MΩ |
| ความทนทาน | 500 รอบ |
| อิเล็กทริกทนต่อแรงดันไฟฟ้า | 800 |
| อุณหภูมิสิ่งแวดล้อม | -55℃ ~ + 125℃ |
| ความชื้นสัมพัทธ์ | มากถึง 95% ที่ +40 ℃ |
| การสั่นสะเทือน | 10Hz~ 2000Hz 196m/S² |
| อัตราเร่งรวม RMS | 23.1G |
| ผลกระทบ | 735m/S² |
| มิติภายนอกการวาดภาพ |
| หมายเลขรุ่น | อา | บี |
| J30J-9ZKW-J | 19.6 | 14.35 |
| J30J-15ZKW-J | 23.5 | 18.2 |
| J30J-21ZKW-J | 27.4 | 22 |
| J30J-35ZKW-J | 29.8 | 24.5 |
| J30J-31ZKW-J | 33.6 | 28.3 |
| J30J-37ZKW-J | 37.4 | 32.2 |
คุณสมบัติ:
*มาตรฐาน: เทียบเท่า mil-dtl-83513
*9, 15, 21, 25, 31, 37 ผลิตภัณฑ์นิวเคลียร์
*โหมดสิ้นสุดของ PCB คือหน้าสัมผัสมุมฉาก และกริดคือ 1.27 × 2.54 (แถว × เส้น)
*เข็มบิด
*พื้นที่หน้าตัดของสายเคเบิลที่ใช้ได้คือ 0.1~0.15 mm2
*พื้นที่หน้าตัดของสายเคเบิลเท่ากับ 0.07 mm2
*1, 2, 3, 4-raw ตัวเลือก
*การเชื่อมต่อความหนาแน่นสูง
*มีทั้งแบบตรงและแบบมุมฉาก
* ความต้านทานการสัมผัสต่ำ ความจุกระแสไฟสูงและความเป็นฉนวนสูง
* ตัวเชื่อมต่อและชุดสายเคเบิลที่ออกแบบเอง
*การเลือกรุ่นตรงและมุมขวา
* ประหยัดพื้นที่และน้ำหนัก
ประเภท:
- ซีรีส์ J30J
- J30JM (สุญญากาศ) ซีรีส์
- J30(พลาสติก) ซีรีส์
- ซีรีส์ J50J
- ซีรีส์ J55A
- J55AM (สุญญากาศ) ซีรีส์
- ซีรีส์ J56J
- ซีรีส์ J30J
- J30JM (สุญญากาศ) ซีรีส์
- J30(พลาสติก) ซีรีส์
- ซีรีส์ J50J
- ซีรีส์ J55A
- J55AM (สุญญากาศ) ซีรีส์
- ซีรีส์ J56J
การใช้งาน:
- Avionics, เรดาร์
- ขีปนาวุธและระบบนำทาง
- อุปกรณ์ออนบอร์ด
- ระบบโทรคมนาคม
- Avionics, เรดาร์
- ขีปนาวุธและระบบนำทาง
- อุปกรณ์ออนบอร์ด
- ระบบโทรคมนาคม
- ศูนย์วิจัย
-ทหาร
- จีพีเอส
- UAV
- คการสื่อสาร
-Satcom
- ระบบนำทาง- ศูนย์วิจัย
- แอปพลิเคชันทางการแพทย์
- Surface Mount (SMT) บอร์ดกับสายเคเบิล
