รายละเอียดสินค้า:
การชำระเงิน:
|
| ช่วงความถี่: | ดีซี~30GHz | อุปสรรค: | 50Ω |
|---|---|---|---|
| ความทนทาน: | 500 รอบ | วัสดุ: | สแตนเลส |
| การใช้งาน: | เครื่องเสียง/วิดีโอ/ไมโครเวฟ | VSWR: | ≤1.3 |
| ความต้านทานของฉนวน: | ≥2000MΩ | ฉนวนขนาดกลาง: | ไฟเบอร์ |
| แสงสูง: | MF108A Cable RF Plug,SSMA เพศชาย สแตนเลส RF Plug |
||
เครื่องเชื่อม RF coaxial ของซีรีส์ SSMA เป็นรุ่นขนาดเล็กของเครื่องเชื่อม SMA ที่มีลักษณะด้วยขนาดเล็ก, ความถี่ความถี่ที่กว้าง และความน่าเชื่อถือสูงพวกมันถูกใช้อย่างมากในหลายสาขา เช่น การบิน, ท้องอากาศ และการสื่อสารไมโครเวฟ
ลักษณะ:
1ขนาดขนาดเล็ก: เครื่องเชื่อม SSMA ขนาดเล็กกว่าเครื่องเชื่อม SMA ทําให้มันเหมาะสําหรับการใช้งานที่พื้นที่มีค่าพิเศษ
2ความกว้างของถี่ความถี่: เครื่องเชื่อม SSMA ถูกออกแบบให้ทํางานในช่วงความถี่ที่กว้าง โดยทั่วไปรองรับถึง 18 GHz หรือสูงกว่า
3ความน่าเชื่อถือสูง: เครื่องเชื่อมเหล่านี้ถูกออกแบบมาเพื่อรักษาการเชื่อมต่อที่มั่นคงในสภาพแวดล้อมที่ต้องการ, รวมถึงอุณหภูมิสูงและการสั่นสะเทือน
4ความสูญเสียจากการสะท้อนที่ต่ํา: การออกแบบของเครื่องเชื่อม SSMA ช่วยลดการสะท้อนสัญญาณให้น้อยที่สุด, ลดการสูญเสียและให้ผลงานที่ดีขึ้น
รายละเอียดของ SSMA RF Connector:
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติของอิเล็กทรอนิกส์และวัสดุ | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 30GHz | |
| ความดันเฉพาะ | 250 VRMS (ระดับทะเลสูงสุด) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 750 VRMS (ระดับทะเลสูงสุด) | |
| VSWR | ≤ 1.3 | |
| ความต้านทานต่อการปิด | ≥ 2000MΩ | |
| คอนดิกเตอร์กลาง | เพศชาย | Bราสทองคํา |
| หญิง | โลหะทองแดงเบริลเลียม | |
| กล่องและชิ้นส่วนโลหะอื่น ๆ | Bราสทองคํา | |
| โลหะไร้สแตนเลส passivated | ||
| กรอบเคเบิล | หมึกเหล็ก | |
| อุปกรณ์กันไฟ | PTFE | |
| แหวนร่องรอย | ยางซิลิคอน | |
| ทอมปอร์คการจับคู่ | 0.5 -0.7N.m | |
การใช้งาน:
1การสื่อสารไร้สาย: ในสายไมโครเวฟ, การสื่อสารจุดต่อจุด, และระบบแอนเทนเน่สถานีฐานเซลล์, เครื่องเชื่อม SSMA ใช้ในการเชื่อมส่วนประกอบ RF (รังสีความถี่)
2สายอากาศและการบิน:เครื่องเชื่อม SSMA ใช้ในระบบสื่อสารและการนําทางต่างๆ ภายในอุตสาหกรรมอากาศศาสตร์ เนื่องจากความน่าเชื่อถือสูงและความสามารถในการทนต่อสภาพที่รุนแรง.
3อุปกรณ์การทดสอบ: ในอุปกรณ์ทดสอบและวัด RF, เครื่องเชื่อม SSMA สามารถใช้ในการเชื่อมเครื่องมือการทดสอบกับอุปกรณ์ที่กําลังทดสอบ (EUT) หรือองค์ประกอบ RF อื่น ๆ
รายการสินค้า:
| เครื่องปรับรังสี |
| SMA RF Connector เครื่องเชื่อม |
| เครื่องเชื่อม RF SSMP |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
| รวมเคเบิล RF |
| คลื่นนําไปยัง Adapter โคอาเซียล |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |

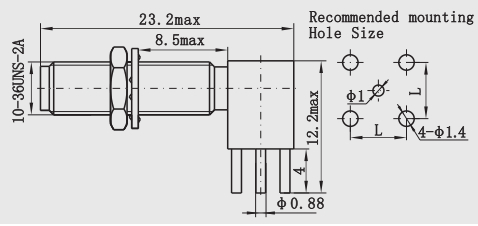

ขนาดของอินเตอร์เฟซ:
สินค้าที่เกี่ยวข้อง
1. มินิ SMA Microstrip ซีรี่ย์ 2 หลุม เครื่องเชื่อมต่อ Flange
2.SMA เครื่องเชื่อม RF เพศหญิงสําหรับเคเบิล RG178
2.Mini SMA PCB Panel Mount 4 Holes Flange Connectors เครื่องเชื่อมต่อ
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของสายเชื่อม SMA, หากเชื่อมที่คุณใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณ.
