รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | ตัวเชื่อมต่อ SMA RF | การชุบ: | ทอง |
|---|---|---|---|
| VSWR: | ≤1.3 | ประเภทการติดตั้ง: | หน้าแปลนเมาท์ |
| โลตติจ์ทํางาน: | 335V rms ที่ระดับน้ำทะเล | ช่วงความถี่: | กระแสตรงถึง 18GHz |
| ร่างกาย: | สีเหลือง | เพศ: | แจ็ค/หญิง |
| เน้น: | สายเชื่อม RF SMA ทองแดง,ตัวเชื่อม RF SMA หญิง,เครื่องเชื่อม RF SMA |
||

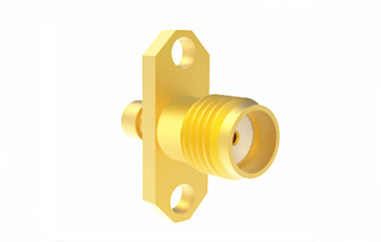

สายเชื่อม coaxial SMA RF เป็นสายเชื่อม coaxial ความถี่สูงที่คอมแพคต และถูกออกแบบให้สอดคล้องกับ MIL-C-39012ผลงานทางกลและไฟฟ้าที่พิเศษ, และความน่าเชื่อถือสูง. ในฐานะเช่นนี้มันได้กลายเป็นตัวเชื่อม RF coaxial ที่ใช้กันมากที่สุด. มันถูกใช้อย่างมากในอุปกรณ์การสื่อสารไมโครเวฟและเครื่องวัดไมโครเวฟระหว่างสาขาอื่นๆเครื่องเชื่อมประสิทธิภาพสูงที่บริษัทของเราออกแบบ สามารถทํางานได้ในความถี่สูงถึง 20GHz
รายละเอียดของ SMA Rf Connector:
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| อินเตอร์เฟซตาม | IEC60169-15 |
| อุปสรรค | 50Ω |
| ระยะความถี่ | DC ถึง 18GHz |
| การสูญเสียการใส่ | ≤0.30dB |
| VSWR | ≤1.2 ((DC-6GHz) |
| ความต้านทานต่อการปิด | ≥ 5000MΩ |
| ความต้านทานศูนย์ติดต่อ | ≤3mΩ |
| ความต้านทานต่อการสัมผัสภายนอก | ≤2mΩ |
| หมุนเวียนการเจริญพันธุ์ | ≥ 500 |
| ระยะอุณหภูมิ | -65-+165°C |

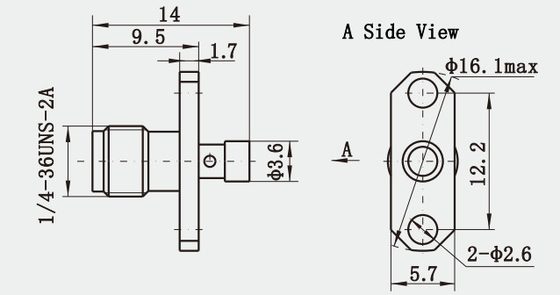

รูปแบบเครื่องเชื่อม RF สายสลัด SMA สายสลัดหญิงสําหรับสายเคเบิล CXN3506/MF108A:
คุณสมบัติของวัสดุและเครื่องกล:
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | เนื้อทองแดง |
| หญิง | Sn-P ทองแดง | |
| สัมผัสยืดหยุ่น | โบรนซ์เบอริลเลียม นิเคิลเคลือบ | |
| กล่องและชิ้นส่วนโลหะอื่น ๆ | หมึก | |
| การปรับปรุงความอ่อนแอ | ||
| ผ้าม่าน | หมึก | |
| ทอร์คการกระชับของการเชื่อม | 0.79-1.13 นิเมตร | |
| ความทนทาน | 500 จันทร์ | |
| แหวนประทับ | ยางซิลิโคน | |
| อุปกรณ์แยก | PTFE | |
ลักษณะสําคัญ:
1ขนาดเล็ก: ตามที่ชื่อชี้ให้เห็น, "SubMiniature" แสดงว่าสายเชื่อม SMA เล็กกว่าสายเชื่อม coaxial อีกหลายชนิดทําให้มันเหมาะสําหรับการใช้งานที่พื้นที่มีค่าพิเศษ.
2ความสามารถความถี่สูง: เครื่องเชื่อม SMA ได้ถูกออกแบบมาเพื่อจัดการกับความถี่สูง โดยทั่วไปสูงถึง 18 GHz ถึงแม้ว่าบางรุ่นอาจสูงถึง 26.5 GHzทําให้มันเหมาะสําหรับการใช้งานไมโครเวฟ.
3ความกว้างของแบนด์วิธ: พร้อมกับความสามารถความถี่สูง, สายเชื่อม SMA สามารถส่งสัญญาณผ่านระดับความถี่ที่กว้างขวางโดยไม่ต้องลดลงในผลงานอย่างสําคัญ
การใช้งาน:
1ระดับการใช้งานที่กว้างขวาง: เนื่องจากขนาด, ความกว้างของแบนด์วิด และความน่าเชื่อถือ, เครื่องเชื่อม SMA ถูกใช้ในรูปแบบการใช้งานที่กว้างขวางรวมถึงโทรคมนาคม, อุปกรณ์การทดสอบ, ระบบทหาร,และเครื่องมือวิทยาศาสตร์.
2. อินเตอร์เฟซมาตรฐาน: ตามมาตรฐาน MIL-C-39012เครื่องเชื่อม SMA มีอินเตอร์เฟซที่สม่ําเสมอที่ให้ความเหมาะสมกับส่วนประกอบและอุปกรณ์อื่น ๆ ที่ปฏิบัติตามรายละเอียดเดียวกัน.
3. ความแตกต่างและการปรับปรุง: มีหลายรูปแบบของสายเชื่อม SMA ที่มีอยู่, รวมถึงตัวเลือกการสิ้นสุดที่แตกต่างกัน (เช่น SMA-J), ตัวปรับมุมขวา, และรุ่นระดับต่ํา,ให้ความยืดหยุ่นสําหรับความต้องการการออกแบบต่าง ๆ.
รายการสินค้า:
| เครื่องปรับรังสี |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม RF SMP/SSMP |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม RF BNC เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
| รวมเคเบิล RF |
| คลื่นนําไปยัง Adapter โคอาเซียล |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
สินค้าที่เกี่ยวข้อง
1) สายสอด RF SMA หญิงปิดปิด
| รุ่นหมายเลข | หมายเหตุ |
| SMA ((M) -KFD | อุปกรณ์ปิด |
2) หญิง Bulkheaf มุมขวา Solder Mount SMA Connector
| รุ่นหมายเลข | L | หมายเหตุ |
| SMA-KYWHD | 14.8 | |
| SMA-KYWHD1 | 13.5 |
ครับหมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของสายเชื่อม SMA, หากเชื่อมที่คุณใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณ.
