บ้าน ผลิตภัณฑ์ขั้วต่อ RF 2.4 มม

2.4 มิลลิเมตรเวฟซีรีส์ RF สแตนเลสปลั๊กตัวผู้พร้อมไมโครสตริป

สนทนาออนไลน์ตอนนี้ฉัน
ได้รับการรับรอง
จีน Xi'an Elite Electronics Co., Ltd. รับรอง
จีน Xi'an Elite Electronics Co., Ltd. รับรอง
สินค้าตรงตามที่คาดหวังและมีคุณภาพสูง การบริการยอดเยี่ยมมาก จะสั่งจากอีกแน่นอน

—— เกรกอรี่, สหรัฐอเมริกา

เข้าใจข้อกำหนดของฉันและค้นหาชิ้นส่วนที่ถูกต้อง

—— เอียนนิวซีแลนด์

เป็นความยินดีอย่างยิ่งที่ได้ติดต่อกับคุณและขอขอบคุณสำหรับความช่วยเหลือและคำแนะนำของคุณ หวังว่าจะมี copperation มากขึ้นในอนาคตอันใกล้

—— เทอเรนซ์สิงคโปร์

ตัวเชื่อมต่อ SMP มีคุณภาพสูงอัตราการรั่วไหลสามารถเข้าถึง 1 * 10 ^ -9 mbar * l / s จัดการกับราคาทางเศรษฐกิจอย่างมาก

—— Jonh, สหรัฐอเมริกา

ผู้ขายมืออาชีพ

—— อาบู, ซาอุดีอาระเบีย

ฉันได้เครื่องเชื่อมความถี่สูงของคุณ และมันดีจริงๆ!

—— แจ็คกี้, เกาหลี

เราทดสอบสายไฟ และมันทํางานตามที่คาด

—— โจช, สหราชอาณาจักร

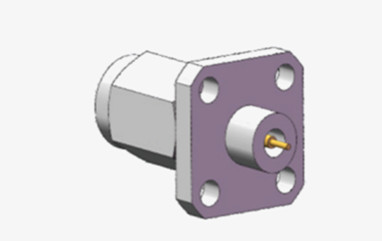

2.4 มิลลิเมตรเวฟซีรีส์ RF สแตนเลสปลั๊กตัวผู้พร้อมไมโครสตริป

2.4 Millimeter Wave Series RF Stainless Steel Male Plug Connector with Microstrip
2.4 Millimeter Wave Series RF Stainless Steel Male Plug Connector with Microstrip 2.4 Millimeter Wave Series RF Stainless Steel Male Plug Connector with Microstrip

ภาพใหญ่ :  2.4 มิลลิเมตรเวฟซีรีส์ RF สแตนเลสปลั๊กตัวผู้พร้อมไมโครสตริป ราคาถูกที่สุด

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: ELT (Elite)
ได้รับการรับรอง: ISO-9001-2015
หมายเลขรุ่น: 2.4-JFD8G
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 100
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: กล่องส่งออกมาตรฐาน
เวลาการส่งมอบ: ภายใน 5-7 วันทำการ (สำหรับหุ้น)
เงื่อนไขการชำระเงิน: L/C, T/T, Western Union
สามารถในการผลิต: 35000 ชิ้น / ปี
รายละเอียดสินค้า
ชื่อสินค้า: ขั้วต่อโคแอกเชียล RF 2.4 มม การชุบ: ทองคํา / Passivation
อุปสรรค: 50Ω ใบรับรอง: ISO-9001-2015
ประเภท: ชาย VSWR: ≤1.05+0.005ฉ
วัสดุ: ทองเหลือง/สแตนเลส ช่วงความถี่: ดีซี~50GHz
ชื่อสินค้า: ขั้วต่อโคแอกเซียล RF 2.4 มม
เน้น:

2.4 มม. RF สแตนเลสคอนเนคเตอร์

,

2.4 มม. ปลั๊กตัวผู้ไมโครสตริป

,

2.4 มม. มิลลิเมตรเวฟ RF คอนเนคเตอร์

2.4 มิลลิเมตรเวฟซีรีส์ RF สแตนเลสปลั๊กตัวผู้พร้อมไมโครสตริป



คอนเนคเตอร์ 2.4 มม. เป็นตัวอย่างของคอนเนคเตอร์คลื่นมิลลิเมตร (MMW) ขั้นสูงที่ทำงานได้อย่างมีประสิทธิภาพสูงสุด 50 GHz คอนเนคเตอร์เหล่านี้ใช้อินเทอร์เฟซอากาศร่วมกับการยึดแบบเกลียว ซึ่งมีชื่อเสียงในด้านขนาดที่คล่องตัว น้ำหนักน้อย ความถี่ในการทำงานที่สูงขึ้น และการเชื่อมต่อที่เชื่อถือได้ คุณสมบัติเหล่านี้ทำให้มีความสำคัญในการประเมินคลื่นไมโครเวฟความถี่สูงและการใช้งานคลื่นมิลลิเมตร

ในบริบท RF และไมโครเวฟมาตรฐาน มีการใช้งานคอนเนคเตอร์โคแอกเชียล 2.4 มม. ความแม่นยำสูง 50 โอห์มอย่างแพร่หลาย คอนเนคเตอร์เหล่านี้ซึ่งได้รับการยกย่องในด้านประสิทธิภาพที่ยอดเยี่ยม เป็นส่วนสำคัญในการตั้งค่าการทดสอบและการวัดที่หลากหลาย ตั้งแต่การสื่อสารผ่านเซลลาร์ไปจนถึงการเชื่อมต่อดาวเทียม รับประกันความเข้ากันได้ที่แม่นยำระหว่างอุปกรณ์และสายเคเบิล คอนเนคเตอร์เหล่านี้ทำจากสแตนเลสที่ทนทาน สร้างขึ้นเพื่อทนทานต่อการใช้งานซ้ำๆ พวกมันถูกออกแบบด้วยระบบไดอิเล็กทริกอากาศและเสริมด้วยตัวรองรับตัวนำกลางที่ทำจากพลาสติกสูญเสียต่ำ ซึ่งช่วยเพิ่มประสิทธิภาพและฟังก์ชันการทำงานโดยรวม

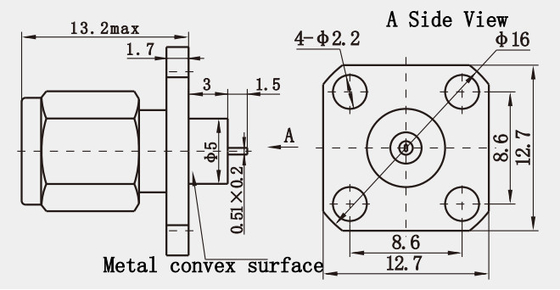

ภาพวาดโครงร่าง :(มม.)

2.4 มิลลิเมตรเวฟซีรีส์ RF สแตนเลสปลั๊กตัวผู้พร้อมไมโครสตริป



คุณสมบัติ :



คุณสมบัติทางไฟฟ้า
อิมพีแดนซ์
50Ω
ช่วงความถี่
DC~50GHz
แรงดันไฟฟ้าที่กำหนด
170VRMS (สูงสุดระดับน้ำทะเล)
แรงดันไฟฟ้าทนฉนวน
500VRMS (สูงสุดระดับน้ำทะเล)
ความต้านทานฉนวน
≥5000MΩ


ความต้านทานหน้าสัมผัส

ตัวนำภายนอก
≤2mΩ
ตัวนำกลาง
≤3mΩ
VSMR
≤1.05+0.005f


 ขนาดอินเทอร์เฟซ:
2.4 มิลลิเมตรเวฟซีรีส์ RF สแตนเลสปลั๊กตัวผู้พร้อมไมโครสตริป
คุณสมบัติ:

1. ความทนทาน:
ตัวคอนเนคเตอร์ผลิตจากวัสดุตัวเรือนสแตนเลสแบบพาสซีฟและขาหน้าสัมผัสทองแดงเบริลเลียม ทำให้มั่นใจได้ถึงความทนทานและประสิทธิภาพที่คงที่ในระยะยาว สแตนเลสยังให้ความต้านทานการกัดกร่อนที่ดีเยี่ยม ทำให้เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่รุนแรง
2. การใช้งานที่หลากหลาย:
คอนเนคเตอร์ประเภทนี้สามารถใช้งานได้ในหลายสาขา รวมถึงเสาอากาศ เสียง โทรทัศน์ และวิทยุ เนื่องจากมีประสิทธิภาพและความน่าเชื่อถือสูง ตรงตามข้อกำหนดการเชื่อมต่อ RF ที่เข้มงวดของพื้นที่เหล่านี้


ข้อดี:



  ผลิตภัณฑ์ทั่วไป ผลิตภัณฑ์ชั้นยอด
ช่วงความถี่ DC~40GHz DC~65GHz
VSWR ≤1.35 ≤1.3
ความทนทาน 300 รอบ >500 รอบ


การใช้งาน:

1. การใช้งานวิทยุ
อุปกรณ์วิทยุสมัครเล่นและวิทยุมืออาชีพ: ในการสื่อสารวิทยุสมัครเล่นและวิทยุ Citizens Band (CB) คอนเนคเตอร์ 2.4 มม. ใช้เชื่อมต่ออุปกรณ์วิทยุต่างๆ เนื่องจากมีประสิทธิภาพที่เสถียรและความเข้ากันได้ทางกล พวกมันให้การส่งสัญญาณที่เชื่อถือได้และการรักษาความปลอดภัยการเชื่อมต่อที่เพิ่มขึ้นผ่านกลไกการจับคู่แบบสกรู
การใช้งานวิทยุ VHF ทางทะเล: ในการสื่อสารทางทะเล โดยเฉพาะอย่างยิ่งในอุปกรณ์วิทยุ Very High Frequency (VHF) คอนเนคเตอร์ 2.4 มม. เป็นที่นิยมเนื่องจากทนทานต่อการกัดกร่อนและความทนทานสูง พวกมันรักษาประสิทธิภาพที่เชื่อถือได้ในระยะยาวในสภาพแวดล้อมทางทะเล หลีกเลี่ยงความเสียหายจากน้ำทะเลและความชื้น
2. การใช้งานเครื่องมือและระบบคลื่นมิลลิเมตร
เครื่องมือทดสอบความแม่นยำสูง: คอนเนคเตอร์ 2.4 มม. มีบทบาทสำคัญในเครื่องมือทดสอบความแม่นยำสูงในห้องปฏิบัติการและสายการผลิต ตัวอย่างเช่น ในเครื่องวิเคราะห์เครือข่ายและเครื่องกำเนิดสัญญาณ คอนเนคเตอร์เหล่านี้ช่วยให้มั่นใจได้ถึงการส่งสัญญาณที่แม่นยำและความเสถียรของการเชื่อมต่อ รับประกันความถูกต้องของผลการทดสอบ


ผลิตภัณฑ์หลักของเรา:

RF Adapter
SMA/SSMA RF Connector
SMP/SSMP RF Connector
TNC RF Connector
N Type RF Connector
MCX/MMCX RF Connector
BNC RF Connector Millimeter Wave Connectors(2.4mm, 2.92mm)
RF Cable Assemblies
Waveguide to Coaxial Adapter
Glass-to-metal Hermetic Seals
J30J Series Connector
Microwave Rotary Joints


หมายเหตุ:
เรามีคอนเนคเตอร์มากกว่า 10,000 ประเภทคอนเนคเตอร์, หากไม่พบคอนเนคเตอร์ที่คุณกำลังใช้งาน โปรดติดต่อเราพร้อมรายละเอียดของคุณ
รายละเอียด.

2.4 มิลลิเมตรเวฟซีรีส์ RF สแตนเลสปลั๊กตัวผู้พร้อมไมโครสตริป
