รายละเอียดสินค้า:
การชำระเงิน:
|
| คําสําคัญ: | ขั้วต่อ RF แบบแผงกั้น | ประเภท: | ขั้วต่อคลื่นมิลลิเมตร |
|---|---|---|---|
| การชุบ: | ชุบทอง | การใช้งาน: | รฟ |
| ฉนวน: | ไฟเบอร์ | วัสดุ: | สีเหลือง |
| เพศ: | หญิง | ความไม่ลงรอยกัน: | 50โอห์ม |
| เน้น: | K2.92 เครื่องเชื่อม RF หญิง,50Ohm Impendence RF Connector |
||

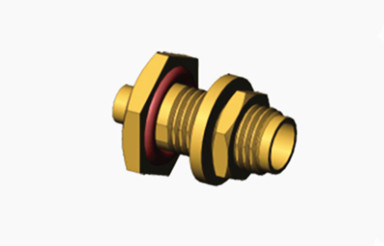

K2.92 เครื่องเชื่อมโคเอชเชียล RF แผ่นขั้วเพศเมียสําหรับสาย 2#
มักเรียกว่า "ชนิด K" เครื่องเชื่อม 2.92 เป็นส่วนสําคัญของเทคโนโลยีคลื่นมิลลิเมตร สามารถรองรับความถี่ถึง 40 GHzตัวปรับตัวเหล่านี้ไม่เพียงแค่ทําให้การแลกเปลี่ยนกับ SMA และ 3.5 มิลลิเมตร แต่ยังใช้ระบบไฟฟ้าแบบอากาศ พวกเขาโดดเด่นเนื่องจากการออกแบบที่คอมแพคต, น้ําหนักต่ํา, ผลงานที่เพิ่มขึ้นในความถี่สูง, และรับประกันการเชื่อมต่อที่น่าเชื่อถือ

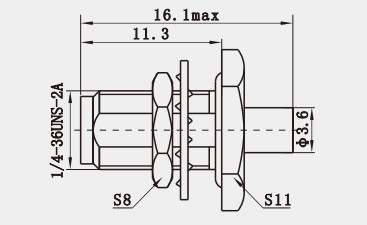

รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| อุปสรรค | 50 Ω |
| ระยะความถี่ | DC - 40GHz |
| ระดับความกระชับกําลัง | 250 VRMS (ระดับน้ําทะเลสูงสุด) |
| ความดันทนทานแบบแบบดียิเลคทริก | 750 VRMS (ระดับน้ําทะเลสูงสุด) |
| สัดส่วนคลื่นยืนของแรงดัน VSWR |
≤ 1.05 + 0.005f |
| ความต้านทานต่อการสัมผัส | คอนดิวเตอร์ศูนย์ ≤ 3.0 mΩ |
| หน่วยนําทางภายนอก ≤ 2.0 mΩ | |
| ความต้านทานต่อการปิด | ≥ 5000 MΩ |
| คอนดิวเตอร์ภายใน | ชาย: ทองแดง ทองคํา |
| แจ็คหญิง: เบคู, ทองคํา | |
| สัมผัสที่ทนทาน | BeCu โนเคิลเคลือบ |
| ร่าง / เปลือก / บ้าน | ทองแดง ทองคํา สแตนเลส Passivated |
| อุปกรณ์กันไฟ | PEI |
| ก๊าซเกต | ยางซิลิโคน |
| อุณหภูมิ | -55°C ~ +125°C |
| ความทนทาน | 500 วงจร |
| ทอร์ค | 00.79 ~ 1.13 นิโอน |
ลักษณะ:
1. ความเข้ากันและการแลกเปลี่ยน
ความเข้ากันได้ดี: การออกแบบของเครื่องเชื่อมชนิด K ได้พิจารณาให้ดีถึงความเข้ากันได้กับเครื่องเชื่อม SMA และ 3.5mmการปรับขนาดของสายไฟภายในและภายนอกให้ตรงกัน เพื่ออํานวยความสะดวกในการเปลี่ยนระหว่างระบบต่าง ๆ.
ความสามารถในการแลกเปลี่ยนกัน: แม้ว่าเครื่องเชื่อมแบบ K จะแลกเปลี่ยนกันได้กับเครื่องเชื่อม SMA และ 3.5mm แต่ผู้ใช้ควรรู้ถึงผลกระทบต่อผลการทํางานเมื่อเชื่อมต่อชนิดของเครื่องเชื่อมต่าง ๆ
2- วัสดุและงานฝีมือ
สร้างจากทองแดง: ผลิตโดยหลักจากทองแดง, เครื่องเชื่อม RF coaxial กันน้ํา K2.92 ทองแดงได้รับประโยชน์จากคุณสมบัติทางกลที่ดีเยี่ยมของวัสดุและความทนทานต่อการกัดกร่อนรับประกันการทํางานที่มั่นคงในสภาพแวดล้อมที่รุนแรง.
การผลิตแม่นยํา: กระบวนการผลิตแม่นยําของเครื่องเชื่อมชนิด K รับประกันการเชื่อมต่อที่น่าเชื่อถือและความมั่นคงในระยะยาวโดยเฉพาะการส่งสัญญาณความถี่สูง และสภาพที่ต้องการ.
เครื่องเชื่อม RF อื่นๆ ขนาด 2.92 มิลลิเมตร ชาย หญิง
|
เลขส่วน
|
คําอธิบาย
|
|
K-KFD38
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-KFD76G
|
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้หญิง RF โคเอชชียล Connector
|
|
K-KFD8
|
2.92 มิลลิเมตร ประเภท K ผู้หญิง RF Coaxial Connector
|
|
K-JFD9G |
สแตนเลส 2.92 มิลลิเมตร ประเภท K ผู้ชาย RF โคเอชชียล Connector
|
1.
2.
3.
4.
การใช้งาน:
1การสื่อสารทางดาวเทียม
การเชื่อมต่อที่มีประสิทธิภาพสูง: ในด้านการสื่อสารทางดาวเทียม เครื่องเชื่อมต่อ K2.92 มีบทบาทสําคัญในการส่งสัญญาณจากอุปกรณ์บนพื้นดินไปยังดาวเทียมโดยไม่เสียค่ารับประกันการส่งสัญญาณความซื่อสัตย์สูง เนื่องจากผลงานไฟฟ้าที่ดี.
ทนต่อสภาพแวดล้อมสุดขั้ว: สําหรับอุปกรณ์ดาวเทียมที่ทํางานในสภาพนอกชั้นบรรยากาศสุดขั้ว วัสดุและการออกแบบของ K292 เครื่องเชื่อมประกันผลงานที่มั่นคง ภายใต้สภาพการรังสีและความแตกต่างของอุณหภูมิ.
2อุปกรณ์ทดสอบและวัด
การวัดแม่นยํา: ในการทดสอบวงจรและองค์ประกอบความถี่สูง เครื่องเชื่อม K2.92 รับประกันความสมบูรณ์ของสัญญาณระหว่างอุปกรณ์วัดและอุปกรณ์ที่กําลังทดสอบเพิ่มความแม่นยําของการทดสอบ.
ความเข้ากันได้อย่างดี: การออกแบบของเครื่องเชื่อม K2.92 สามารถเข้ากันได้กับเครื่องเชื่อมระดับ SMA และ 3.5mmทําให้สามารถใช้กับอุปกรณ์การทดสอบต่างๆ และขยายความกว้างของอุปกรณ์ในการทดสอบและวัดได้อย่างมาก.
