ตัวเชื่อมต่อซีลแก้วกับโลหะแบบ Full Radius สำหรับการบรรจุแบบสุญญากาศ RF Feedthrus M3020C
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| Product Name: | Glass To Metal Hermetic Seals | Pin: | Single |
|---|---|---|---|
| Pin Tip Options: | Full Radius | Certificate: | ROHS ISO-9001-2015 |
| Plating: | Gold Plated | DC Feedthrus: | Kovar 4J29 |
| Glass: | 7052, 7070 | Hermecity: | 1 x 10-9 ccHe/sec @ 1 atm |
| เน้น: | RF Feedthrus ซีลแก้วกับโลหะ,ตัวเชื่อมต่อ RF feedthrus ซีลแก้วกับโลหะ,ตัวเชื่อมต่อซีลแก้วกับโลหะ M3020C |
||

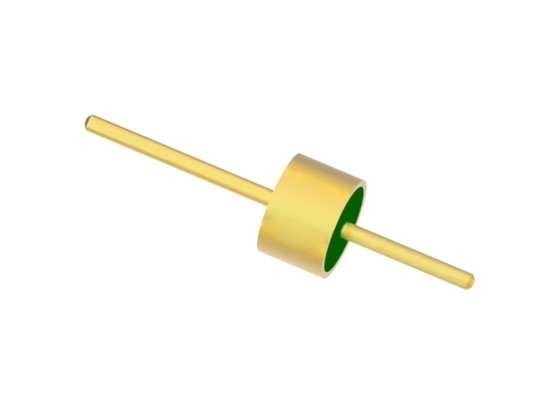

ตัวเชื่อมต่อซีลแก้วโลหะ Full Radius RF feedthrus สำหรับบรรจุภัณฑ์แบบสุญญากาศ
Full Radiusซีลแก้วโลหะ เรียกอีกอย่างว่าฉนวนแก้ว. ส่วนใหญ่ใช้ในการส่งสัญญาณไมโครเวฟ สัญญาณพลังงาน และสัญญาณควบคุมระหว่างโมดูลกับโมดูล โมดูลกับส่วนประกอบที่มี gaข้อกำหนดการซีล พวกเขาเป็นหนึ่งในส่วนประกอบที่สำคัญที่สุดในการปิดผนึกส่วนประกอบ
 |
|
ใช้แก้วที่มีค่าคงที่ไดอิเล็กทริกต่ำและการสูญเสียไดอิเล็กทริกต่ำเป็นวัสดุฉนวนและรองรับ ตัวเรือนและตัวนำทำจากโลหะผสม Kovar ที่เผาภายใต้อุณหภูมิสูง และพื้นผิวเคลือบทอง ตัวนำตรงกลางมีรูปแบบการสิ้นสุดที่หลากหลาย เช่น การเชื่อมต่อสายทอง การบัดกรี และการผสมพันธุ์ ฯลฯ ฉนวนแก้วมีขนาดเล็ก น้ำหนักเบา สุญญากาศ เชื่อถือได้สูง และแพร่หลายในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์ในช่วงไม่กี่ปีที่ผ่านมา
ข้อมูลจำเพาะ:
| ชื่อผลิตภัณฑ์ | Full Radius ซีลแก้วโลหะ |
| อิมพีแดนซ์ | RF |
| ประเภท | เดี่ยว |
| ตัวเลือกปลายพิน | Full Radius |
| แผ่น | เคลือบทอง |
| DC Feedthrus | Kovar 4J29 |
|
วัสดุแก้ว
สีแก้ว
|
7052 หรือ 7070
สีเขียวหรือสีขาว
|
| VSWR | NA |
|
ความสุญญากาศ อัตราการรั่วไหล |
< 1.01325 X 10-3 Pa*cm3/s |
| แรงดันไฟฟ้าที่ทนได้ | ≥300V |
| ความต้านทานฉนวน | ≥2000MΩ สำหรับพินเดี่ยว, ≥1000MΩ สำหรับหลายพิน, |
| อุณหภูมิในการทำงาน | -65℃~+260℃ |
คุณสมบัติ:
-สุญญากาศ
-คุณภาพคงที่และความน่าเชื่อถือสูง
-ขนาดเล็ก
-น้ำหนักเบา
-การเชื่อมต่อสายทอง การบัดกรี และวิธีการผสมพันธุ์ให้เลือก
แอปพลิเคชัน:
การใช้งานที่หลากหลายของแพ็คเกจอิเล็กทรอนิกส์ มาตรการตอบโต้ทางอิเล็กทรอนิกส์ ขีปนาวุธ ดาวเทียม เรดาร์ และอื่นๆ ในด้านการทหาร การบินและอวกาศ การบินและอวกาศ ยานยนต์ และสาขาอื่นๆ สามารถใช้กับ SMA ผลิตภัณฑ์คลื่นมิลลิเมตรได้
ข้อดี:
-การควบคุมความคลาดเคลื่อนอย่างเข้มงวด
-การออกแบบมาตรฐานและแบบกำหนดเองให้เลือก
-เกรดทหารเคลือบทอง 1.27um
-สต็อกขนาดใหญ่สำหรับขนาดมาตรฐาน
-จัดส่งรวดเร็วสำหรับผลิตภัณฑ์ที่กำหนดเอง
-ผลิตภัณฑ์และบริการที่คุ้มค่า
-การออกแบบมาตรฐานและแบบกำหนดเองให้เลือก
-เกรดทหารเคลือบทอง 1.27um
-สต็อกขนาดใหญ่สำหรับขนาดมาตรฐาน
-จัดส่งรวดเร็วสำหรับผลิตภัณฑ์ที่กำหนดเอง
-ผลิตภัณฑ์และบริการที่คุ้มค่า

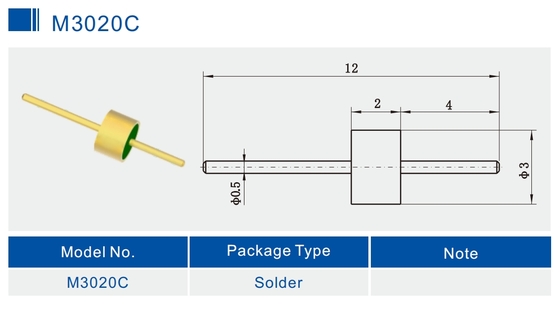

ภาพรายละเอียด
หน่วย: มม.
รายการสินค้า: Catalog-Glass-to-Metal Hermetic Seals.pdf
| M3020C | ตัวเลือกการบัดกรี การผสมพันธุ์ และการเชื่อมต่อ |
| 50Ω RF Single-pin JM Standard Series | ตัวเลือกการบัดกรี การผสมพันธุ์ และการเชื่อมต่อ |
| 50Ω RF Single-pin JM Non-Standard Series | ตัวเลือกการบัดกรี การผสมพันธุ์ และการเชื่อมต่อ |
| DC Single-pin JK Series | ตัวเลือกการบัดกรีและการเชื่อมต่อ |
| DC Single-pin JK Standard Series | ตัวเลือกการบัดกรีและการเชื่อมต่อ |
| DC Single-pin JK Non-Standard Series | ตัวเลือกการบัดกรีและการเชื่อมต่อแบบ Nail Head |
|
Multi-pin Header JMC Series
|
1-9 พินพร้อมตัวเลือก 1-3 แถว |
| ขนาดที่กำหนดเอง |
ยินดีต้อนรับ |
หมายเหตุ:
เรามีมากกว่า 100,000 ประเภทของ ตัวเชื่อมต่อซีลแก้วโลหะแบบสุญญากาศ, หากไม่พบตัวเชื่อมต่อที่คุณใช้อยู่ โปรดติดต่อเราพร้อมรายละเอียดของคุณ
