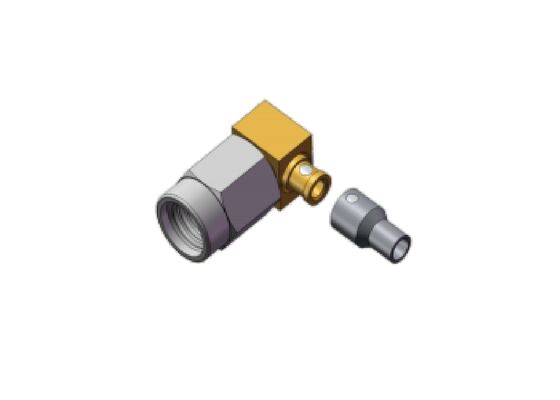

ขั้วต่อ RF SMA Mini มุมฉากตัวผู้ SSMA 50 โอห์ม 3GHz พร้อมสายเคเบิลยืดหยุ่นแบบหลายแกน
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | เครื่องเชื่อม SSMA RF | แบบอย่าง: | SSMA-JW2A-1 |
|---|---|---|---|
| ช่วงความถี่: | 0.3MHz-3GHz | ความต้านทาน: | 50Ω |
| สวพ: | 750V | ความต้านทานของฉนวน: | ≥5000MΩ |
| ตัวนำศูนย์: | โลหะผสมทองแดง, ชุบทอง | ตัวนำด้านนอก: | เหล็กกล้าไร้สนิม， ทู่ |
| สายผสมพันธุ์: | สายเคเบิลยืดหยุ่น SFF-50-1, SFF-50-1.5-1 | ฉนวน: | ไฟเบอร์ |
| ตัวอย่าง: | ในสต็อก | รูปแบบตัวเชื่อมต่อ: | มุมฉาก |
| เน้น: | ขั้วต่อ RF SSMA ความต้านทาน 50Ω,ขั้วต่อ SMA ตัวผู้ 3GHz แบบมุมฉาก,ขั้วต่อสายเคเบิล RF แบบหลายแกนชนิดยืดหยุ่น |
||
50 Ω 3GHz RA มินิ SMA ชาย SSMA RF เชื่อมต่อผสมพันธุ์ 7 สายเคเบิลแบบยืดหยุ่นตัวนำหลายคอร์
ประสิทธิภาพความถี่สูงถึง 18GHz
ตัวเชื่อมต่อ SSMA RF เป็นเวอร์ชันย่อของตัวเชื่อมต่อ SMA RF ซึ่งออกแบบให้มีขนาดเล็กลง 30% ในขณะที่ยังคงคุณลักษณะด้านประสิทธิภาพที่ยอดเยี่ยม โดดเด่นด้วยอินเทอร์เฟซแบบเกลียว (10-36UNF-2) และอิมพีแดนซ์ลักษณะเฉพาะ 50Ω ตัวเชื่อมต่อเหล่านี้รองรับความถี่สูงสุด 30GHz
คุณสมบัติที่สำคัญ:
- การออกแบบที่กะทัดรัด - เล็กกว่าตัวเชื่อมต่อ SMA RF มาตรฐานถึง 30%
- การทำงานของคลื่นความถี่กว้างถึง 30GHz
- ความน่าเชื่อถือสูงสำหรับการใช้งานที่มีความต้องการสูง
- มีให้เลือกหลายรูปแบบ: ตัวเลือกแบบตรง, มุมฉาก, ผนังกั้น และตัวเลือกการติดตั้งแบบแปลน
- ปลอกเกลียว/กระบอกสแตนเลสเพื่อความทนทาน
อินเทอร์เฟซของตัวเชื่อมต่อ SSMA RF
RA มินิ SMA SSMA RF Connector ขนาด:
หมายเลขรุ่น: SSMA-JW2A-1 (สายผสมพันธุ์ SFF-50-1, สาย OD 1.8 มม.)
หมายเลขรุ่น: SSMA-JW2A-2 (สายผสมพันธุ์ SFF-50-1, สาย OD 1.8 มม.)
หมายเลขรุ่น: SSMA-JW3A-1 (สายผสมพันธุ์ SFF-50-1.5-1, สาย OD 2.55 มม.)
หมายเลขรุ่น: SSMA-JW3A (สายผสมพันธุ์ SFF-50-1.5-1, สาย OD 2.55 มม.)
การใช้งาน
Xi'an Elite Electronics เชี่ยวชาญด้านโซลูชันการเชื่อมต่อโครงข่ายอย่างเป็นระบบสำหรับอุตสาหกรรมที่มีความต้องการสูง ได้แก่:
- ระบบการบินและอวกาศ
- อุปกรณ์นำทางและเรดาร์
- ระบบการสื่อสาร
- เครื่องมือวัด
- แอปพลิเคชั่นอิเล็กทรอนิกส์
บรรจุภัณฑ์และการจัดส่ง
ตัวเชื่อมต่อ RF SSMA แต่ละตัวได้รับการบรรจุอย่างระมัดระวังเพื่อให้แน่ใจว่ามีการป้องกันระหว่างการขนส่ง:
เราใช้บริการจัดส่งที่เชื่อถือได้เพื่อการจัดส่งที่รวดเร็ว โดยให้ข้อมูลการติดตามลูกค้าเมื่อจัดส่ง
