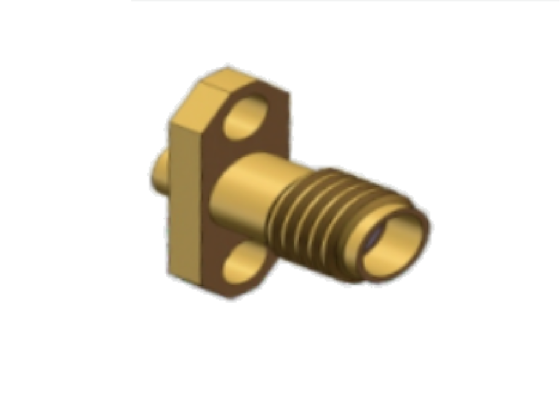

50Ω 2 หลุม Flanges Mount Jack Mini SMA หญิง RF Coaxial.086 เครื่องเชื่อมเคเบิล 18GHz
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่อสายเคเบิลแจ็คเมาท์หน้าแปลนขนาดเล็ก SMA 2 รู | แบบอย่าง: | SSMA-KFB2-2 |
|---|---|---|---|
| ช่วงความถี่: | 0.3MHz-18GHz | ความต้านทาน: | 50Ω |
| สวพ: | 750V | ความต้านทานของฉนวน: | ≥5000MΩ |
| ตัวนำศูนย์: | โลหะผสมทองแดง, ชุบทอง | ตัวนำด้านนอก: | โลหะผสมทองแดง, ชุบทอง |
| สายผสมพันธุ์: | .086 สายเคเบิล | ฉนวน: | ไฟเบอร์ |
| เน้น: | ขั้วต่อโคแอกเซียล RF ตัวเมีย SMA,แจ็คการติดตั้งฟลานจ์ 18GHz,เครื่องเชื่อมสาย SSMA 50Ω |
||
50Ωมินิ SMA 2 รูหน้าแปลนเมาท์แจ็คมินิ SMA หญิง RF โคแอกเซียล .086 ตัวเชื่อมต่อสายเคเบิล 18GHz
ตัวเชื่อมต่อโคแอกเชียล Mini SMA RF เป็นตัวเชื่อมต่อ 50 โอห์มที่มีความแม่นยำซึ่งออกแบบมาเพื่อทำงานโดยไม่มีโหมดสูงสุด 30GHz โดยทั่วไปจะใช้ในการใช้งานที่ต้องการขนาดลดลงและมีความหนาแน่นของบรรจุภัณฑ์สูงขึ้น อินเทอร์เฟซ Mini SMA มาตรฐานใช้ไดอิเล็กตริก PTFE Elite Electronic นำเสนอตัวเชื่อมต่อ Mini SMA สำหรับสายเคเบิลกึ่งแข็ง กึ่งยืดหยุ่น และสูญเสียน้อย รวมถึงตัวยึดหน้าแปลน ตัวยึดสกรูกั้น ตัวยึด PCB และอะแดปเตอร์ที่มีความแม่นยำ ซึ่งสามารถปรับแต่งสำหรับการใช้งานเฉพาะได้
ตัวเชื่อมต่อโคแอกเซียล Mini SMA RF เป็นตัวเชื่อมต่อ SMA เวอร์ชันย่อส่วน ซึ่งออกแบบให้มีขนาดเล็กลง 30% ในขณะที่ยังคงประสิทธิภาพที่ยอดเยี่ยม โดดเด่นด้วยอินเทอร์เฟซแบบเกลียว (10-36UNF-2) และอิมพีแดนซ์ลักษณะเฉพาะ 50Ω ตัวเชื่อมต่อเหล่านี้รองรับความถี่สูงสุด 30GHz
คุณสมบัติการออกแบบมินิ SMA
คุณสมบัติการออกแบบมินิ SMA
- การออกแบบที่กะทัดรัด - เล็กกว่าตัวเชื่อมต่อ SMA มาตรฐานถึง 30%
- การทำงานของคลื่นความถี่กว้างถึง 30GHz
- โครงสร้างที่ทนทานเพื่อความน่าเชื่อถือ
- มีให้เลือกหลายรูปแบบ: แบบตรง, มุมฉาก, แผงกั้น, PCB และตัวเลือกการยึดหน้าแปลน
- VSWR ต่ำและการสูญเสียการแทรก
อินเทอร์เฟซของตัวเชื่อมต่อโคแอกเซียล Mini SMA RF
อินเทอร์เฟซของตัวเชื่อมต่อโคแอกเซียล Mini SMA RF
หน้าแปลน 2 รูเมาท์มินิ SMA ชาย RF โคแอกเซียล .086 ตัวเชื่อมต่อสายเคเบิล:
หมายเลขรุ่น:SSMA-KFB2-2
หมายเลขรุ่น: SSMA-KFB2
รุ่นที่คล้ายกัน Mini SMA ตัวเรือนสเตนเลสสตีลติดหน้าแปลน 2 รูสำหรับสาย .086
หมายเหตุ: โปรดตรวจสอบแค็ตตาล็อกของเราสำหรับรุ่นที่คล้ายกันเพิ่มเติมตามการใช้งานของคุณ
การใช้งาน
Xi'an Elite Electronic เชี่ยวชาญด้านโซลูชันการเชื่อมต่อโครงข่ายอย่างเป็นระบบสำหรับอุตสาหกรรมที่มีความต้องการสูง ได้แก่:
- ระบบการบินและอวกาศ
- อุปกรณ์นำทางและเรดาร์
- ระบบการสื่อสาร
- เครื่องมือวัด
- แอปพลิเคชั่นอิเล็กทรอนิกส์
บรรจุภัณฑ์และการจัดส่ง
สายเคเบิล RF โคแอกเชียลตัวเชื่อมต่อ Mini SMA 2 รูแต่ละอันติดหน้าแปลน 086 ได้รับการบรรจุอย่างระมัดระวังเพื่อให้แน่ใจว่าการป้องกันระหว่างการขนส่ง:
เราใช้บริการจัดส่งที่เชื่อถือได้เพื่อการจัดส่งที่รวดเร็ว โดยให้ข้อมูลการติดตามลูกค้าเมื่อจัดส่ง
หากต้องการข้อมูลรุ่นผลิตภัณฑ์ที่คล้ายกันเพิ่มเติม โปรดตรวจสอบแค็ตตาล็อกของเราหรือติดต่อทีมขายของเราที่:
