รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | SMP ตัวเชื่อมต่อโคแอกเชียล RF | การชุบ: | ชุบทอง |
|---|---|---|---|
| ความต้านทาน: | 50โอห์ม | ใบรับรอง: | CE ROHS |
| ความทนทาน: | 500 รอบ | รายการ: | คอนเนคเตอร์ตัวเมีย SMP |
| วิธีการเมานต์: | หน้าแปลน 2 รู | ตัวเชื่อมต่อ: | ไมโครสตริป,SMP,มุมขวา |
| แสงสูง: | เครื่องเชื่อม RF Coaxial จํากัด,เครื่องเชื่อม RF มุมขวา Flanges Mount,เครื่องเชื่อม RF เพศชายทอง |
||

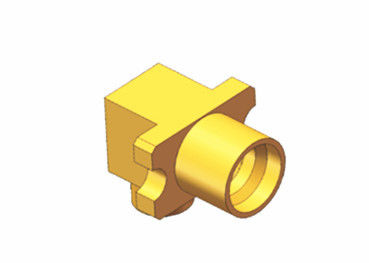

ประสบการณ์การเชื่อมต่อที่ขยายขึ้นกับ SMP ชายมุมขวา Flang Mount จํากัด Detent RF Connector
SMP เป็นเครื่องเชื่อม RF coaxial ที่กระชับกระชับ (สนัปคอปปิ้ง) ที่มีขนาดเล็ก, การออกแบบเบา, ผลงานที่น่าตื่นเต้นที่ดีและความกว้างของแบนด์วิทในการทํางานมันสามารถทํางานได้ถึง 30GHz (ด้วยเครื่องเชื่อม SMP ที่ทํางานได้สูงของเรา, ความถี่สามารถถึง 40GHz) ปั๊กมีรูปแบบอินเตอร์เฟซสามแบบ: การผ่อนคลายเต็ม, การผ่อนคลายจํากัด, และการผ่อนคลายเรียบ (รวมกับการเบรก)และตัวปรับเปลี่ยนในชุด, มันให้บริการทางการเชื่อมต่อสําหรับ board-to-board, blind mate และ rack-and-panel โดยยังคงความหนาแน่นของแพคเกจ
รายละเอียด
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 40GHz | |
| ความดันเฉพาะ | 170VRMS* | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 500VRMS* | |
| ความต้านทานต่อการปิด | ≥ 2000MΩ | |
| ความต้านทานกลาง | ผ่าตัดภายนอก | ปกติ≤2.5mΩ, การปิด ≤4mΩ |
| คอนดิกเตอร์กลาง | ปกติ≤6mΩ การปิด ≤26mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติวัสดุและเครื่องกล | ||
| คอนดิกเตอร์ศูนย์ | เพศชาย | Sn-P ทองแดง ทองคํา |
| หญิง | โบรนซ์เบอริลเลียม ทองคํา | |
| สัมผัสยืดหยุ่น | เนื้อเบรีลเลียมทองแดง | ทองคํา |
| กล่องและชิ้นส่วนโลหะอื่น ๆ | ทองแดง สแตนเลส | ทองเคลือบ Passivation |
| อุปกรณ์แยก | การซินเตอร์กระจก/PTFE/PEI | |
| อัตราการรั่วไหลของสินค้าแบบปิด | 1.01325×10-3ปาซม3/s | |
คุณลักษณะและข้อดี:
การใช้งานความถี่สูง: เครื่องเชื่อม SMP มีลักษณะช่วงความถี่ที่กว้าง โดยมีความถี่ในการทํางานที่สามารถถึง DC ~ 40GHz
ขนาดเล็กและน้ําหนักเบา: เครื่องเชื่อม SMP เป็นเครื่องเชื่อมขนาดเล็กที่คอมพัคต์ เหมาะสําหรับการติดตั้งแบบแน่นแบบโมดูล
การเชื่อมโยงที่น่าเชื่อถือ: การออกแบบของตัวเชื่อม SMP รับประกันความมั่นคงและความน่าเชื่อถือของการเชื่อมโยง ทําให้มันเหมาะสําหรับสภาพแวดล้อมการเชื่อมโยงที่มีความน่าเชื่อถือสูง
การติดตั้งง่าย ไม่ว่าจะเป็นการติดตั้ง PCB การติดตั้งสายไฟฟ้า หรือตัวปรับในชุดSMP ให้บริการเป็นทางออกที่สะดวกและรวดเร็วในขณะที่รักษาความหนาแน่นของแพคเกจสําหรับการใช้งานการเชื่อมต่อ board-to-board และ blind mate.
ความสามารถต่อการสั่นสะเทือนที่แข็งแรง: เครื่องเชื่อม SMP มีความสามารถต่อการสั่นสะเทือนที่ดีเยี่ยม ทําให้สามารถรักษาการเชื่อมต่อที่มั่นคงในสภาพแวดล้อมการสั่นสะเทือน
รายการสินค้า:
| เครื่องปรับรังสี |
| คลื่นนําไปยังตัวปรับ Coaxial |
| รวมเคเบิล RF |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม RF SMP/SSMP |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม RF BNC เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
การใช้งาน:
การเชื่อมต่อแอนเทนนา: เนื่องจากขนาดเล็กและผลงานที่ดีเยี่ยมของมัน, เครื่องเชื่อมต่อ SMP เป็นทางเลือกที่ดีสําหรับการเชื่อมต่อแอนเทนนา.
การติดตั้งอุปกรณ์เบนด์กว้าง: เครื่องเชื่อมสาย SMP เป็นทางออกที่เหมาะสมสําหรับการติดตั้งแบบแบบจําลองโดยระยะการติดตั้งขั้นต่ําของเครื่องเชื่อม SMP ที่เล็กที่สุดถึง 4.3 มิลลิเมตร
การทดสอบและการวัด: ในการใช้งานที่ต้องการความแม่นยําและความถี่สูง เครื่องเชื่อม SMP สามารถให้ผลงานที่ดีเยี่ยม เช่นพวกเขาสามารถนําไปใช้เพื่อบรรลุความผิดทางแกน การจับคู่ตาบอด, ทํางานร่วมกับ Samtec ของความสามารถสูง เสียต่ํา
คอมพิวเตอร์ควอนตัม: ในสาขาที่กําลังเกิดของคอมพิวเตอร์ควอนตัม เครื่องเชื่อม SMP ยังมีบทบาทสําคัญ
ภาพละเอียด:
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องเชื่อม SMP, หากเชื่อมที่คุณใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณอีส
