เครื่องเชื่อมต่อรังสีอากาศอัดลมกระจกต่อผนึกโลหะ
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | แก้วกับแมวน้ำเฮอร์เมติกโลหะ | การชุบ: | ชุบทอง |
|---|---|---|---|
| ความต้านทาน: | 50Ω RF | ใบรับรอง: | ROHS ISO-9001-2015 |
| เข็มหมุด: | เดี่ยว | วัสดุ: | Kovar 4J29 |
| กระจก: | 7052,7070 | การเฮอัด: | <1.01325 x 10e-08 std.cc/s |
| เน้น: | ขั้วต่อฟีดทรู RF แบบเฮอร์เมติก,ขั้วต่อพินเจาะแบบซีลแก้วกับโลหะ,ขั้วต่อฟีดทรู RF JM5525 |
||

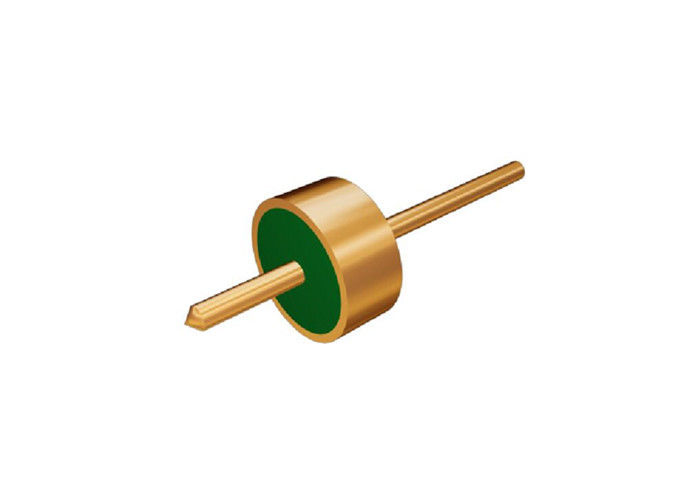

คอนเนคเตอร์แบบซีลสุญญากาศ RF แบบเข็มเจาะ
คอนเนคเตอร์แบบซีลสุญญากาศแก้วกับโลหะ RF/DC /หัวต่อแบบหลายพิน /คอนเนคเตอร์ เรียกอีกอย่างว่า ฉนวนแก้ว ใช้สำหรับส่งสัญญาณไมโครเวฟ สัญญาณกำลัง และสัญญาณควบคุมระหว่างโมดูลกับโมดูล โมดูลกับส่วนประกอบที่ต้องการการซีลแบบสุญญากาศ เป็นหนึ่งในส่วนประกอบที่สำคัญที่สุดในส่วนประกอบแบบซีล
ใช้แก้วที่มีค่าคงที่ไดอิเล็กทริกต่ำและค่าการสูญเสียไดอิเล็กทริกต่ำเป็นวัสดุฉนวนและรองรับ ตัวเรือนและตัวนำทำจาก โลหะผสม Kovar ที่ผ่านการเผาผนึกที่อุณหภูมิสูง และพื้นผิวเคลือบทอง ตัวนำกลางมีรูปแบบการสิ้นสุดที่หลากหลาย เช่น การเชื่อมด้วยลวดทอง การบัดกรี และการจับคู่ เป็นต้นฉนวนแก้วมีขนาดเล็ก น้ำหนักเบา ป้องกันการรั่วซึม มีความน่าเชื่อถือสูง และมีการใช้งานอย่างแพร่หลายในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์ในช่วงไม่กี่ปีที่ผ่านมา
ข้อมูลจำเพาะ:
| ชื่อผลิตภัณฑ์ | คอนเนคเตอร์แบบซีลสุญญากาศแก้วกับโลหะ |
| อิมพีแดนซ์ | 50Ω RF |
| ประเภท | 1 พิน |
| แถว | 1 แถว |
| สี | เคลือบทอง |
| วัสดุตัวเรือนและพิน | Kovar 4J29 |
|
วัสดุแก้ว
สีแก้ว
|
7050 หรือ 7070
เขียวหรือขาว
|
| ช่วงความถี่ | DC~50 GHz |
| VSWR | ≤1.2 |
| แรงดันไฟฟ้าที่ทนได้ | ≥300V |
|
การซีลสุญญากาศ อัตราการรั่วไหล |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| ความต้านทานฉนวน | ≥2000MΩ สำหรับพินเดี่ยว, ≥1000MΩ สำหรับหลายพิน, |
| อุณหภูมิการทำงาน | -65℃~+260℃ |
Catalog-Glass-to-Metal Hermetic Seals.pdf
คุณสมบัติ:
-ขนาดเล็ก
-น้ำหนักเบา
-ซีลสุญญากาศ
-คุณภาพคงที่และ ความน่าเชื่อถือสูง
-ตัวนำภายใน: เลือกวิธีการเชื่อมด้วยลวดทอง การบัดกรี และการจับคู่
การใช้งาน:
ช่วงการใช้งานที่หลากหลายของแพ็คเกจอเล็กทรอนิกส์ ดาวเทียม เรดาร์ และอื่นๆ ในสาขาการบินและอวกาศ ยานยนต์ สามารถใช้ร่วมกับ SMA ผลิตภัณฑ์คลื่นมิลลิเมตร
ข้อดี:
-เคลือบทอง 1.27um
-การควบคุม ความคลาดเคลื่อนที่เข้มงวด
-การออกแบบมาตรฐานและแบบกำหนดเองให้เลือก
-ผลิตภัณฑ์และบริการ ที่คุ้มค่าสูง
-สต็อกสินค้าจำนวนมากสำหรับขนาดมาตรฐาน
-จัดส่งรวดเร็วสำหรับผลิตภัณฑ์ที่กำหนดเอง

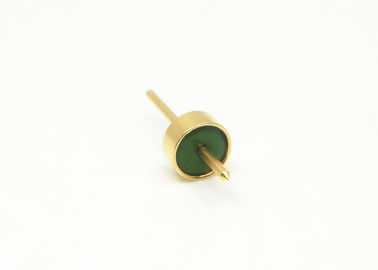

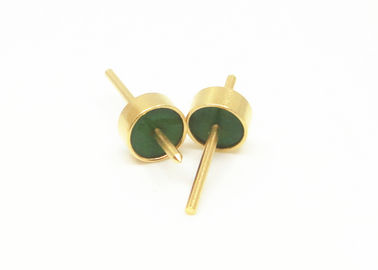

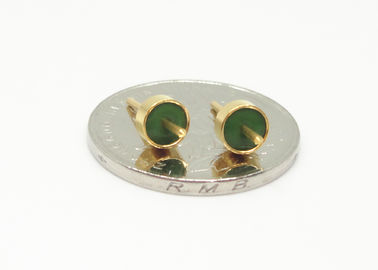

รูปภาพรายละเอียด
รายการสินค้า:
| 50Ω RF พินเดี่ยว ซีรีส์ JM | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อม |
| 50Ω RF พินเดี่ยว ซีรีส์ JM มาตรฐาน | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อม |
| 50Ω RF พินเดี่ยว ซีรีส์ JM ไม่มาตรฐาน | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อม |
| DC พินเดี่ยว ซีรีส์ JK | ตัวเลือกการบัดกรีและการเชื่อม |
| DC พินเดี่ยว ซีรีส์ JK มาตรฐาน | ตัวเลือกการบัดกรีและการเชื่อม |
| DC พินเดี่ยว ซีรีส์ JK ไม่มาตรฐาน | ตัวเลือกการบัดกรีและการเชื่อมแบบหัวตะปู |
|
หัวต่อแบบหลายพิน ซีรีส์ JMC
|
1-9 พิน พร้อมตัวเลือก 1-3 แถว |
| ขนาดที่กำหนดเอง |
หลากหลาย |
หมายเหตุ:
เรามี คอนเนคเตอร์แบบซีลสุญญากาศแก้วกับโลหะมากกว่า 100,000 ประเภท หากไม่พบคอนเนคเตอร์ที่คุณต้องการ โปรดติดต่อเราพร้อมรายละเอียดของคุณ
