สายต่อ RF สายต่อ SMA สีทองตรง
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | อะแดปเตอร์ SMA ชายกับหญิง | วัสดุ: | สีเหลือง |
|---|---|---|---|
| ประเภท: | ตรง | เพศ: | ชายเป็นหญิง |
| ใจสั่น: | ชุบทอง | อุปสรรค: | 50โอห์ม |
| ความทนทาน (การผสมพันธุ์): | 500 รอบ | น้ําหนัก: | ประมาณ 80~150ก |
| เน้น: | ช่องเสียบสาย coax,ช่องเสียบสายโคแอกเชียล |
||
สายต่อ RF สายต่อ SMA สีทองตรง
สายเชื่อม coaxial SMA RF ยืนยันว่าเป็นสายเชื่อมที่คอมแพคตและมีความถี่สูงที่เหมาะสมกับ MIL-C-39012ซึ่งมีขนาดขั้นต่ํา, ระยะความถี่ที่กว้างขวาง, ความสามารถทางกลและไฟฟ้าที่โดดเด่น และความน่าเชื่อถือมากขึ้นเนื่องจากการใช้อย่างแพร่หลายในสาขาต่างๆ เช่น เครื่องสื่อสารไมโครเวฟและอุปกรณ์วัด, มันได้บรรลุฐานะของสายประสาน RF ที่ใช้บ่อยที่สุดบริษัทของเราได้ออกแบบสายเชื่อมที่มีความสามารถสูงขึ้นนี้ เพื่อทนต่อความถี่สูงถึง 20GHz.
คุณสมบัติไฟฟ้า
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 18GHz | |
| ความดันเฉพาะ | 335VRMS* | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1000VRMS* | |
| ความต้านทานต่อการปิด | ≥ 5000MΩ | |
| ความต้านทานกลาง | คอนดิกเตอร์ศูนย์ | ≤3.0mΩ |
| คอนดิกเตอร์ภายนอก | ≤2.0mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติของวัสดุและเครื่องกล: | |||
| คอนดิกเตอร์ศูนย์ | ชาย/พล็อก | สีเหลือง | ทองคํา |
| หญิง/ซ็อต | เบริลเลียมทองแดง | ทองคํา | |
| สัมผัสที่ทนทาน | เบริลเลียมทองแดง | เครื่องเคลือบ nickel | |
| กล่อง/โฮสติก | สีเหลือง | ทองคํา | |
| กล่อง/โฮสติก | สแตนเลส | ปรสิต | |
| อุปกรณ์กันไฟ | PTFE | ||
| แหวนประทับ | ยางซิลิโคน | ||
| ความทนทาน | 500จักรยาน | ||
| ทอร์ค | 0.79 ~ 1.13N.m | ||
| *วัสดุอื่น ๆ และการเคลือบเสร็จสามารถ customzied | |||

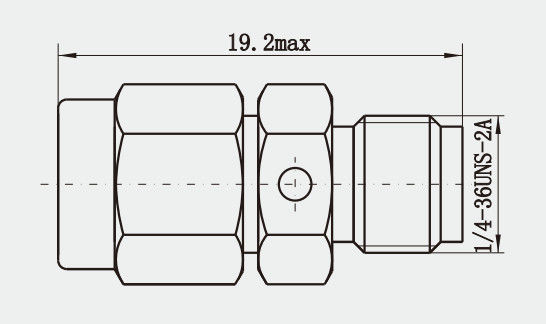

ภาพวาดสินค้า:
ลักษณะสินค้า:
1ความทนทาน: โครงสร้างทองแดงให้ความแข็งแรงทางกลและความทนทานอย่างมาก ทําให้มันสามารถทนต่อความดันและความเสียหายทางกายภาพในระหว่างการใช้งานปกติ
2. การสรุปพื้นผิว: เพื่อป้องกันการออกซิเดชั่นและยืดอายุการใช้งาน อัดแปลงทองแดงสามารถเคลือบด้วยทองคําหรือเงิน, ระหว่างการรักษาพื้นผิวอื่น ๆ
3การประยุกต์ใช้: แอดป์เตอร์ทองแดง SMA สามารถใช้ได้ในการประยุกต์ใช้ RF หลายประเภท รวมถึงการสื่อสารไมโครเวฟ ระบบราดาร์ อุปกรณ์ทดสอบและอุปกรณ์อิเล็กทรอนิกส์อื่น ๆ ที่ต้องการการส่งสัญญาณความถี่สูง.
4ผลงาน: เนื่องจากการออกแบบและวัสดุของพวกเขา, สมาแอดป์เตอร์ทองแดงให้สูญเสียการใส่ที่ต่ําและสูญเสียการกลับที่สูง (สูญเสียการสะท้อน), ซึ่งมีความสําคัญในการรักษาความสมบูรณ์ของสัญญาณ.
การใช้งาน:
1. เครือข่ายไร้สาย: ในการก่อสร้างโครงสร้างพื้นฐานไร้สาย เช่น เครือข่ายพื้นที่ไร้สาย (WLANs) สถานีฐานโทรศัพท์มือถือและระบบไร้สายอื่น ๆ อาจใช้ตัวปรับ SMA
2. เครื่องขยายเสียง RF และโมดูล: ในกรณีที่สัญญาณเข้าและออกต้องเชื่อมต่อกับเครื่องขยายเสียง RF เครื่องแปลงหรือเครื่องผสม สมาแอพเดทเตอร์เป็นตัวเลือกทั่วไป
3ห้องปฏิบัติการและการทําต้นแบบ: ในการพัฒนาและทดสอบวงจรและอุปกรณ์ RF ใหม่, แอดป์เตอร์ SMA ให้วิธีการเชื่อมต่อที่สามารถนําไปใช้ได้อีกครั้งและน่าเชื่อถือได้
4อุปกรณ์การวินิจฉัยทางการแพทย์: ในอุปกรณ์การแพทย์บางชนิดที่ใช้ความถี่ไมโครเวฟสําหรับการถ่ายภาพหรือการรักษาภายในร่างกาย อดพเตอร์ SMA อาจใช้ในการเชื่อมต่อเซนเซอร์หรือเครื่องส่งสัญญาณ
รายละเอียดบรรจุ:
* กล่องส่งออกมาตรฐาน
* ตามความต้องการของลูกค้า
หมายเหตุ:
เราสามารถจําหน่ายอาร์เอฟมากกว่า 1000 ชนิด คอนเนคเตอร์ ถ้ามันไม่ตรงกับคําขอของคุณ โปรดติดต่อเรา
