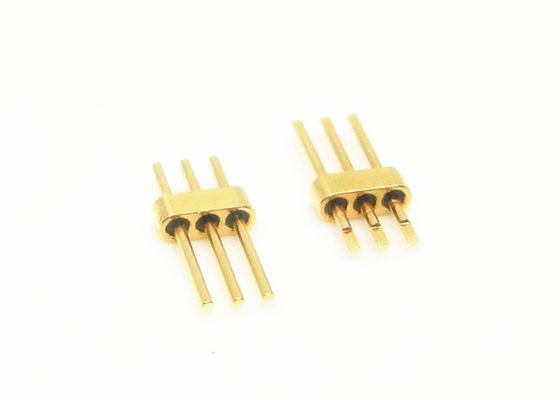

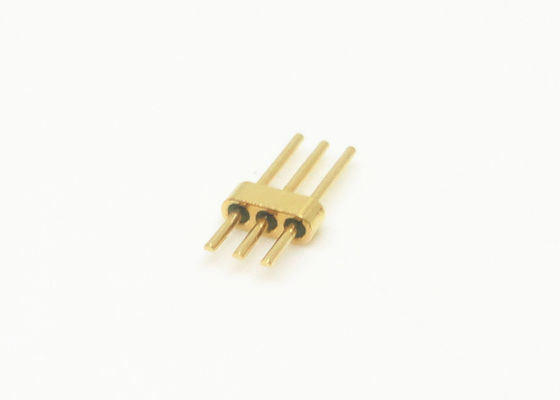

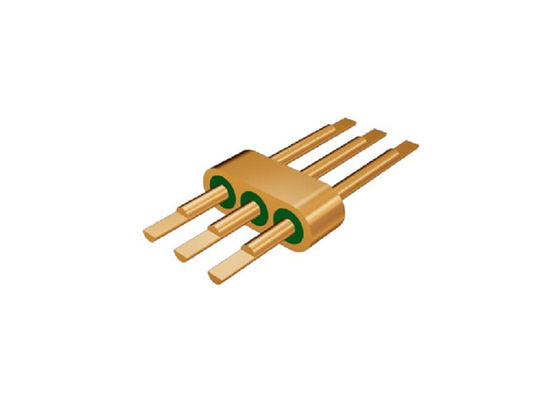

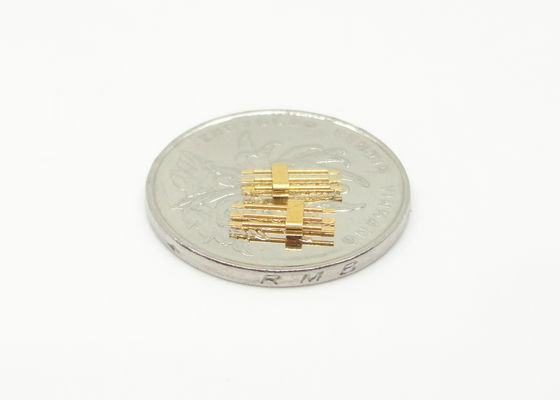

3 พิน เฮดเดอร์แบบหลายพิน ซีลแก้วแบบสุญญากาศสำหรับโลหะ 0.5 มม. MC-244
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ส่วนหัวแบบหลายพินจากแก้วถึงโลหะ | การชุบ: | ชุบทอง |
|---|---|---|---|
| ความต้านทาน: | อื่น | ใบรับรอง: | ROHS ISO-9001-2015 |
| เข็มหมุด: | 3 | วัสดุ: | Kovar 4J29 |
| กระจก: | 7052,7070, DM308 | การเฮอัด: | <1.01325 x 10e-08 std.cc/s |
| เน้น: | เครื่องเชื่อมประปากระจก-โลหะ 3 ปิน,หัวเครื่อง multi-pin hermetic 0.5mm,เครื่องเชื่อมประปากระจกกับโลหะ 0.5mm |
||
3 Pins Multi-pin Headers Hermetic Glass To Metal Seal Connectors 0.5mm
ซีลแก้วกับโลหะแบบสุญญากาศ RF/DC Feedthroughs หัวต่อแบบหลายพิน /คอนเนคเตอร์ หรือที่เรียกว่า ฉนวนแก้ว. ส่วนใหญ่ใช้ในการส่งสัญญาณไมโครเวฟ สัญญาณกำลัง และสัญญาณควบคุมระหว่างโมดูลกับโมดูล โมดูลกับส่วนประกอบที่มีข้อกำหนดการปิดผนึกด้วยแก๊ส เป็นหนึ่งในส่วนประกอบที่สำคัญที่สุดในส่วนประกอบการปิดผนึก
ใช้แก้วที่มีค่าคงที่ไดอิเล็กทริกต่ำและการสูญเสียไดอิเล็กทริกต่ำเป็นวัสดุฉนวนและรองรับ ตัวเรือนและตัวนำทำจาก Kovar alloy ที่ผ่านการเผาผนึกภายใต้อุณหภูมิสูง และพื้นผิวเคลือบทอง ตัวนำกลางมีรูปแบบการสิ้นสุดที่หลากหลาย เช่น การเชื่อมด้วยลวดทอง การบัดกรี และการจับคู่ เป็นต้น ฉนวนแก้วมีขนาดเล็ก น้ำหนักเบา ปิดผนึกแน่นหนา มีความน่าเชื่อถือสูง และมีการใช้งานอย่างแพร่หลายในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์ในช่วงไม่กี่ปีที่ผ่านมาแคตตาล็อก-ซีลแก้วกับโลหะแบบสุญญากาศ-ELT.pdf
ข้อมูลจำเพาะ:
| ชื่อผลิตภัณฑ์ | ซีลแก้วกับโลหะ หัวต่อแบบหลายพิน |
| อิมพีแดนซ์ | อื่นๆ |
| ประเภท | 3 พิน |
| แถว | 1 แถว |
| สี | เคลือบทอง |
| วัสดุตัวเรือนและพิน | Kovar 4J29 |
|
วัสดุแก้ว
สีแก้ว
|
ประเภท 7052 หรือ 7070 หรือ DM308
เขียวหรือขาว
|
| ช่วงความถี่ | NA |
| VSWR | NA |
| แรงดันไฟฟ้าที่ทนได้ | ≥300V |
|
การปิดผนึก อัตราการรั่วไหล |
<1.01325 X 10-3 Pa*cm3/s |
| ความต้านทานฉนวน | ≥2000MΩ สำหรับพินเดี่ยว, ≥1000MΩ สำหรับหลายพิน, |
| อุณหภูมิการทำงาน | -65°C~+260°C |
คุณสมบัติ:
-ขนาดเล็ก
-น้ำหนักเบา
-ปิดผนึกแน่นหนา
-คุณภาพคงที่และ ความน่าเชื่อถือสูง
-ตัวนำภายใน: มีตัวเลือกวิธีการเชื่อมด้วยลวดทอง การบัดกรี และการจับคู่
การใช้งาน:
ช่วงการใช้งานที่หลากหลายของแพ็คเกจอเล็กทรอนิกส์ ดาวเทียม เรดาร์ และอื่นๆ ในสาขาการบินและอวกาศ ยานยนต์ สามารถใช้ร่วมกับผลิตภัณฑ์ SMA คลื่นมิลลิเมตรได้
ข้อดี:
-เคลือบทอง 1.27um
-การควบคุม ความคลาดเคลื่อนที่เข้มงวด
-การออกแบบมาตรฐานและแบบกำหนดเองให้เลือก
-ผลิตภัณฑ์และบริการที่ คุ้มค่าสูง
-สต็อกสินค้าขนาดใหญ่สำหรับขนาดมาตรฐาน
-จัดส่งรวดเร็วสำหรับผลิตภัณฑ์ที่กำหนดเอง
ภาพวาดโครงร่างและรูปภาพ
หน่วย: มม.
รายการสินค้า:
| 50Ω RF Single-pin M Series | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อม |
| 50Ω RF Single-pin M Standard Series | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อม |
| 50Ω RF Single-pin M Non-Standard Series | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อม |
| DC Single-pin K Series | ตัวเลือกการบัดกรีและการเชื่อม |
| DC Single-pin K Standard Series | ตัวเลือกการบัดกรีและการเชื่อม |
| DC Single-pin K Non-Standard Series | ตัวเลือกการบัดกรีและการเชื่อมแบบหัวตะปู |
|
Multi-pin Header MC Series
|
ตัวเลือก 1-9 พิน พร้อม 1-3 แถว |
| ขนาดที่กำหนดเอง |
หลากหลาย |
หมายเหตุ:
เรามี คอนเนคเตอร์แบบซีลแก้วกับโลหะแบบสุญญากาศ มากกว่า 100,000 ประเภท หากไม่พบคอนเนคเตอร์ที่คุณต้องการ โปรดติดต่อเราพร้อมรายละเอียดของคุณ
