รายละเอียดสินค้า:
การชำระเงิน:
|
| ออกเชลล์: | อลูมิเนียมอัลลอยด์ | พื้นที่ส่วน: | 0.1-0.15mm² |
|---|---|---|---|
| มาตรฐาน: | MIL-DTL-83513 | คะแนนปัจจุบัน: | 3A |
| ประเภทการติดต่อ: | เข็มบิดขนาดเล็กชุบทอง | ชื่อผลิตภัณฑ์: | J30JM, Mirco-D, D-sub, MDM |
| ชนิด: | ที่รองรับ | ลวด: | รหัสสี |
| ติดต่อ: | 9 พิน | Palting: | การชุบทอง |
| เน้น: | ตัวเชื่อมต่อ j30 สี่เหลี่ยมตัวเชื่อมต่อ micro d,micro d connector |
||

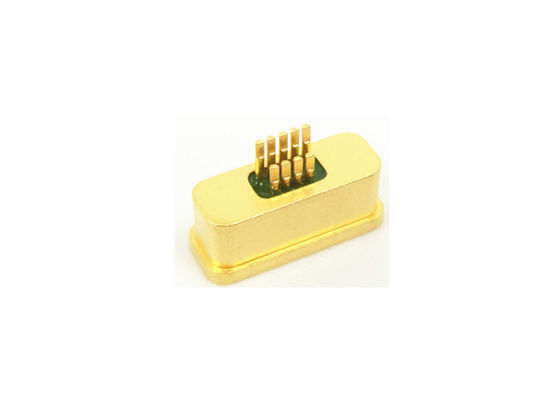

Hermetic Seal คอนเนคเตอร์ 9 พินติดต่อ Micro-D สี่เหลี่ยม J30JM ซีรีย์พร้อมชุบทอง

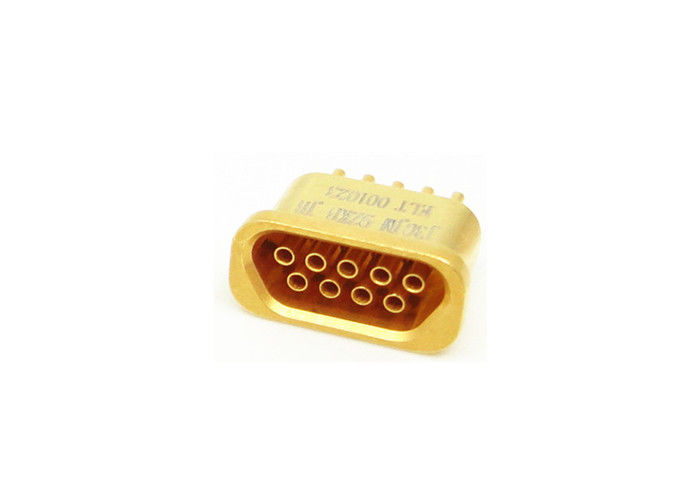

J30JM micro rectangular female connectors are hermetic sockets with dielectric in glass and contact spacing 1.27mm. J30JM คอนเนคเตอร์หญิงรูปสี่เหลี่ยมผืนผ้าขนาดเล็กเป็นซ็อกเก็ตสุญญากาศที่มีอิเล็กทริกในแก้วและระยะห่างที่ติดต่อ 1.27mm For end termination styles, they can be applicable to wires with sectional area Φ0.1-0.15mm2, or soldered onto PCB directly. สำหรับรูปแบบการสิ้นสุดแบบปลายพวกเขาสามารถใช้กับสายที่มีพื้นที่หน้าตัดΦ0.1-0.15mm2หรือบัดกรีบน PCB โดยตรง These connectors are designed exclusively for the conditions where hermetic sealing is requested. ตัวเชื่อมต่อเหล่านี้ได้รับการออกแบบมาโดยเฉพาะสำหรับเงื่อนไขที่ต้องการปิดผนึกแบบผนึก They have characteristics of small size, light weight, reliable connection, excellent electromagnetic shielding effectiveness, vibration and shock resistance etc. พวกเขามีลักษณะขนาดเล็กน้ำหนักเบาการเชื่อมต่อที่เชื่อถือได้ประสิทธิภาพการป้องกันแม่เหล็กไฟฟ้าที่ดีเยี่ยมการสั่นสะเทือนและความต้านทานต่อการช็อต ฯลฯ
ติดต่อเรา(มุมมองใบหน้าของการแทรก Pin) |
1, ตัวเชื่อมต่อทั่วไปรวมถึง 6 ครอบครัวย่อย: ตัวเชื่อมต่อแบบสัมผัสแบบจีบ, ตัวเชื่อมแบบสัมผัสแบบประสาน, แบบหน้าสัมผัสในบรรทัด
สำหรับ PCB N ผู้ติดต่อในบรรทัดสำหรับ PCB NJ ผู้ติดต่อมุมขวาสำหรับ PCB W ผู้ติดต่อมุมฉากสำหรับ PCB WJ
2, J30J-9TJL "TJ" หมายถึง "ปลั๊ก"
แรงดันไฟฟ้า: 100V
คะแนนปัจจุบัน: 3A
Hermecity: ≤1.01 X 10E-09 Pa ·m³ / s
ต้านทานติดต่อ: ≤10MΩ
ความต้านทานของฉนวน: ≥ 1,000 MΩ
อิเล็กทริกทนต่อแรงดันไฟฟ้า: 300V
ความทนทาน: 500 รอบ
อุณหภูมิสิ่งแวดล้อม: -55 ℃ ~ + 125 ℃
ความชื้นสัมพัทธ์: + 40 ℃สูงถึง 95%
การสั่นสะเทือน: 10Hz ~ 2000Hz 196m / S²
อัตราเร่งรวม RMS: 23.1G
ผลกระทบ: 735m / S²
| มิติด้านนอก การวาดภาพ |
| หมายเลขรุ่น | L | L1 | ปลั๊กผสมพันธุ์ | บันทึก |
| J30JM-9ZK | 9.2 | 8.2 | J30JB-9TJ | 1. ZK = ซ็อกเก็ต / หญิง (เต้ารับ)
2. TJ = Pin / Male (ปลั๊ก)
3. M = สุญญากาศ
4. ติดต่อขนาดเปลือกเค้าโครง:
--9,15,21,25,31,37
5. JH = พื้นผิวพันธะ
|
| J30JM-9ZK-JH | 9.2 | 8.2 | J30JB-9TJ | |
| J30JM-15ZK | 13 | 12 | J30JB-15TJ | |
| J30JM-15ZK-JH | 13 | 12 | J30JB-15TJ | |
| J30JM-21ZK | 16.8 | 15.8 | J30JB-21TJ | |
| J30JM-21ZK-JH | 16.8 | 15.8 | J30JB-21TJ | |
| J30JM-25ZK | 19.3 | 18.3 | J30JB-25TJ | |
| J30JM-25ZK-JH | 19.3 | 18.3 | J30JB-25TJ | |
| J30JM-31ZK | 23.2 | 22.2 | J30JB-31TJ | |
| J30JM-31ZK-JH | 23.2 | 22.2 | J30JB-31TJ | |
| J30JM-37ZK | 26.9 | 25.9 | J30JB-37TJ | |
| J30JM-37ZK-JH | 26.9 | 25.9 | J30JB-37TJ |
การใช้งาน:
- Avionics, เรดาร์
- ระบบขีปนาวุธและระบบนำทาง
- อุปกรณ์ออนบอร์ด
- ระบบโทรคมนาคม
- ระบบนำทาง
- ศูนย์วิจัย
- การใช้งานทางการแพทย์
- เคเบิลกับเคเบิล
- บอร์ดกับเคเบิล
- Surface Mount (SMT) Board to Cable
คุณสมบัติ:
- ผนึกอย่างผนึกแน่นด้วย Sintered Glass
- ระยะห่างของการสัมผัส: 1.27 มม. (0.05 ")
- ขนาดสายไฟ: 0.1-0.15 mm²
- 1, 2 ตัวเลือกดิบ
- 9-37 ที่อยู่ติดต่อ
- ประหยัดพื้นที่และน้ำหนัก
- ต้านทานการกระแทกและการสั่นสะเทือนได้ดีเยี่ยม
- ปลายสามารถบัดกรีโดยตรงกับ PCB
ประเภท:
- ซีรีย์ J30J
- ซีรีย์ J30JM (ลึกลับ)
- ซีรี่ส์ J30 (พลาสติก)
- ซีรีย์ J50J
- ซีรี่ส์ J55A
- ซีรีย์ J55AM (ลึกลับ)
- ซีรีย์ J56J
บันทึก:
เราสามารถจัดหา Miro-D ได้มากกว่า 1,000 ประเภท ซีรี่ส์ J30J เชื่อมต่อถ้ามันไม่ตรงกับคำขอของคุณกรุณาติดต่อเรา
