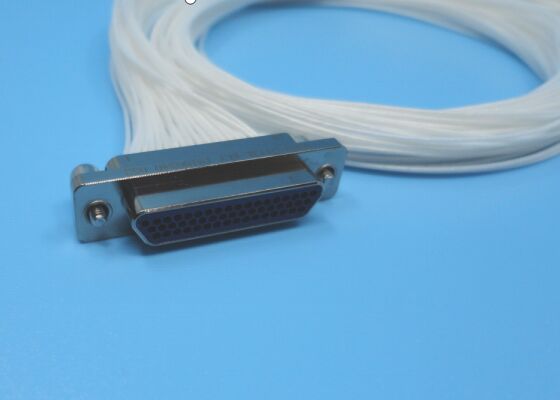

เครื่องเชื่อม J30J ซีรีส สับเหลี่ยม ชาย โปลก 51 ติดต่อ ชาย โปลก กับ ความยาวสาย Crimping 500mm สําหรับส่วนประกอบการเชื่อมต่อวงจร
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่อซีรีส์ J30J | ชื่ออื่น: | ขั้วต่อไมโคร D |
|---|---|---|---|
| ตัวนำศูนย์: | โลหะผสมทองแดงชุบทองคำ | ตัวนำด้านนอก: | อลูมิเนียมอัลลอย |
| รายชื่อผู้ติดต่อ: | ปลั๊กตัวผู้ | สวพ: | 800V |
| ติดต่อยุติ: | จีบ | ความต้านทานของฉนวน: | ≥5000MΩ |
| ติดต่อ/พิน: | 51 ผู้ติดต่อ | ฉนวนอิเล็กทริก: | PBT |
| อุณหภูมิในการทำงาน: | -55°C~+125°C | อุณหภูมิการจัดเก็บ: | -55°C~+125°C |
| สายผสมพันธุ์: | AFR-250, ลวดสีขาว 0.10mm2 ~0.15mm2 | ความยาวลวด: | 1500 มม., 1,000 มม., 500 มม., 300 มม., 200 มม. |
| การปรับแต่ง: | ความยาวสายไฟที่แตกต่างกัน | ||
| เน้น: | เครื่องเชื่อมสติ๊กเพศชาย J30J,51 ติดต่อ ติดต่อสี่เหลี่ยม,เครื่องเชื่อมสายบดความยาว 500mm |
||
คำอธิบายผลิตภัณฑ์:
คอนเนคเตอร์ไมโครรูปสี่เหลี่ยมผืนผ้าซีรีส์ J30Jได้รับการปรับปรุงให้เหมาะสมสำหรับอุปกรณ์การบินและอวกาศและอุปกรณ์พกพา คอนเนคเตอร์ไมโครรูปสี่เหลี่ยมผืนผ้าซีรีส์ J30J ผสมผสานขนาดที่เล็กเป็นพิเศษ โครงสร้างน้ำหนักเบา และความน่าเชื่อถือสูง ด้วยการป้องกันโลหะผสมอลูมิเนียมที่แข็งแรงและการเชื่อมต่อแบบเกลียวที่ทนทานต่อการสั่นสะเทือน คอนเนคเตอร์เหล่านี้ช่วยให้มั่นใจได้ถึงการส่งสัญญาณที่เสถียรในสภาพแวดล้อมที่สมบุกสมบัน ช่วยลดขนาดและน้ำหนักของระบบอิเล็กทรอนิกส์สมัยใหม่
ระบบหน้าสัมผัส
มีหน้าสัมผัสแบบ twist-pin ที่ยืดหยุ่นพร้อมระยะห่างหน้าสัมผัส 1.27 มม.เพื่อประสิทธิภาพทางไฟฟ้าที่เสถียร
การกำหนดค่าหน้าสัมผัสที่มีจำหน่าย: 9, 15, 21, 25, 31, 37, 51, 66, 74 และ 100 พิน
หน้าสัมผัสเป็นโลหะผสมทองแดงชุบทองเพื่อความต้านทานหน้าสัมผัสต่ำและความต้านทานการกัดกร่อนที่ดีเยี่ยม
มีหน้าสัมผัสแบบ twist-pin ที่ยืดหยุ่นพร้อมระยะห่างหน้าสัมผัส 1.27 มม.เพื่อประสิทธิภาพทางไฟฟ้าที่เสถียร
การกำหนดค่าหน้าสัมผัสที่มีจำหน่าย: 9, 15, 21, 25, 31, 37, 51, 66, 74 และ 100 พิน
หน้าสัมผัสเป็นโลหะผสมทองแดงชุบทองเพื่อความต้านทานหน้าสัมผัสต่ำและความต้านทานการกัดกร่อนที่ดีเยี่ยม
ตัวเรือนและการป้องกัน
หุ้มด้วย AL ที่ทนทาน โลหะผสมพร้อมการชุบนิกเกิลแบบไร้ไฟฟ้าเพื่อความทนทานและการป้องกันที่มีประสิทธิภาพ
มาพร้อมกับการเชื่อมต่อแบบเกลียวเพื่อให้แน่ใจว่าการเชื่อมต่อที่ปลอดภัยและทนทานต่อการสั่นสะเทือนภายใต้สภาวะการทำงานที่ต้องการ
หุ้มด้วย AL ที่ทนทาน โลหะผสมพร้อมการชุบนิกเกิลแบบไร้ไฟฟ้าเพื่อความทนทานและการป้องกันที่มีประสิทธิภาพ
มาพร้อมกับการเชื่อมต่อแบบเกลียวเพื่อให้แน่ใจว่าการเชื่อมต่อที่ปลอดภัยและทนทานต่อการสั่นสะเทือนภายใต้สภาวะการทำงานที่ต้องการ
ตัวเลือกการสิ้นสุด
รองรับรูปแบบการสิ้นสุดหลายแบบ รวมถึงการสิ้นสุดแบบบัดกรี, การติดตั้ง PCB แบบมุมฉาก / ตรง และการประกอบสายไฟแบบเข้าสาย.
รองรับรูปแบบการสิ้นสุดหลายแบบ รวมถึงการสิ้นสุดแบบบัดกรี, การติดตั้ง PCB แบบมุมฉาก / ตรง และการประกอบสายไฟแบบเข้าสาย.
ข้อมูลทางเทคนิค:
ภาพร่างมิติของคอนเนคเตอร์ซีรีส์ J30J แบบ 51 หน้าสัมผัส ตัวผู้:
| รุ่นผลิตภัณฑ์ |
J30J-51TJL-500 (51 พิน, ตัวผู้, ความยาวสาย 500 มม.) |
||
| ทางเทคนิค | วัสดุและการเคลือบผิว | ||
| อิมพีแดนซ์ | / | ตัวนำกลาง | โลหะผสมทองแดง, ชุบทอง |
| DWV | 800V | ตัวนำนอก | โลหะผสมอลูมิเนียม, ชุบนิกเกิล |
| ความต้านทานฉนวน | >5000MΩ | ฉนวนไดอิเล็กทริก | PBT |
| อุณหภูมิ | อุณหภูมิการทำงาน: -55°C~+125°C อุณหภูมิการจัดเก็บ: -55°C~+125°C | ||
การใช้งาน:
การบินและอวกาศ: ระบบเรดาร์, satcom, และระบบเทเลเมทรีและการควบคุม
อิเล็กทรอนิกส์: อุปกรณ์และระบบอิเล็กทรอนิกส์สื่อสาร, อุปกรณ์ติดตั้งบนยานพาหนะ
อุตสาหกรรมระดับไฮเอนด์: อุปกรณ์ทางการแพทย์, เครื่องมือทดสอบ, อุปกรณ์ตรวจจับใต้ดิน
อุปกรณ์ไมโครเวฟและ RF: โมดูลทรานซีฟเวอร์ขนาดเล็ก, การเชื่อมต่อ PCB-to-PCB / PCB-to-cable
การปรับแต่ง:
ปรับแต่งคอนเนคเตอร์ซีรีส์ J30J ของคุณด้วยบริการปรับแต่งผลิตภัณฑ์ของ Elite Electronics:
เรายังสามารถปรับแต่งพินพิเศษ เช่น 12 พิน, 24 พิน, 35 พิน, 39 พิน, 41 พิน เราจะดำเนินการประเมินโครงการโดยวิศวกรของเราก่อนการปรับแต่ง
การบรรจุและการจัดส่ง:
- บรรจุภัณฑ์:
คอนเนคเตอร์ซีรีส์ J30J ถูกบรรจุอย่างแน่นหนาในกล่องกระดาษแข็งที่ทนทานพร้อมโฟมป้องกันภายในเพื่อป้องกันความเสียหายระหว่างการขนส่ง
- การจัดส่ง:
เราใช้บริการจัดส่งที่เชื่อถือได้เพื่อการจัดส่งที่ปลอดภัยและรวดเร็ว การจัดส่งทั้งหมดรวมหมายเลขติดตามและบรรจุอย่างปลอดภัยเพื่อป้องกันการจัดการที่ไม่ถูกต้องระหว่างการขนส่ง
