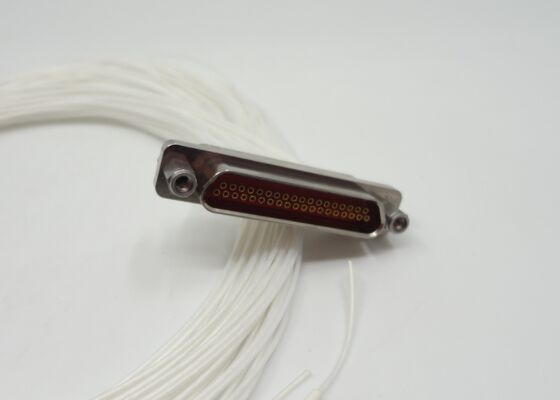

J30J Series Connector Rectangular 37contacts ซ็อคเกตหญิงที่มีความยาวสาย 300mm สําหรับระบบเรดาร์
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ขั้วต่อซีรีส์ J30J | ชื่ออื่น: | ขั้วต่อไมโคร D |
|---|---|---|---|
| ตัวนำศูนย์: | โลหะผสมทองแดงชุบทองคำ | ตัวนำด้านนอก: | อลูมิเนียมอัลลอย |
| สวพ: | 800V | ติดต่อยุติ: | จีบ |
| ความต้านทานของฉนวน: | ≥5000MΩ | ติดต่อ/พิน: | 37 ผู้ติดต่อ |
| ฉนวนอิเล็กทริก: | PBT | อุณหภูมิในการทำงาน: | -55°C~+125°C |
| อุณหภูมิการจัดเก็บ: | -55°C~+125°C | สายผสมพันธุ์: | AFR-250, ลวดสีขาว 0.10mm2 ~0.15mm2 |
| ความยาวสายไฟ: | 1,000 มม.， 500 มม. 300 มม. 200 มม. | การปรับแต่ง: | ความยาวสายไฟที่แตกต่างกัน |
| เน้น: | เครื่องเชื่อมโซเกตเพศหญิงชุด J30J,37 ติดต่อ ติดต่อทรงสี่เหลี่ยมที่มีสาย,เครื่องเชื่อมระบบเรดาร์ด้วยสาย 300 มม. |
||
คำอธิบายผลิตภัณฑ์:
คอนเนคเตอร์ซีรีส์ J30J ได้รับการออกแบบมาสำหรับการใช้งานที่ต้องการ ขนาดกะทัดรัดเป็นพิเศษ โครงสร้างน้ำหนักเบา และความน่าเชื่อถือสูงคอนเนคเตอร์ขนาดเล็กความหนาแน่นสูงนี้สร้างขึ้นเพื่อทนทานต่อสภาพแวดล้อมที่รุนแรง คอนเนคเตอร์ซีรีส์ J30J จึงเป็นส่วนประกอบสำคัญในการ ลดขนาดและเพิ่มประสิทธิภาพน้ำหนักของระบบอิเล็กทรอนิกส์สมัยใหม่
ระบบหน้าสัมผัส:
มีหน้าสัมผัสแบบ twist-pin ที่ยืดหยุ่นพร้อม ระยะห่างหน้าสัมผัส 1.27 มม.เพื่อประสิทธิภาพทางไฟฟ้าที่เสถียร
การกำหนดค่าหน้าสัมผัสที่มีให้เลือก: 9, 15, 21, 25, 31, 37, 51, 66, 74 และ 100 พิน
หน้าสัมผัสทำจาก โลหะผสมทองแดงชุบทอง เพื่อให้มีความต้านทานหน้าสัมผัสต่ำและการป้องกันการกัดกร่อนที่ดีเยี่ยม
มีหน้าสัมผัสแบบ twist-pin ที่ยืดหยุ่นพร้อม ระยะห่างหน้าสัมผัส 1.27 มม.เพื่อประสิทธิภาพทางไฟฟ้าที่เสถียร
การกำหนดค่าหน้าสัมผัสที่มีให้เลือก: 9, 15, 21, 25, 31, 37, 51, 66, 74 และ 100 พิน
หน้าสัมผัสทำจาก โลหะผสมทองแดงชุบทอง เพื่อให้มีความต้านทานหน้าสัมผัสต่ำและการป้องกันการกัดกร่อนที่ดีเยี่ยม
ตัวเรือนและการป้องกัน:
ตัวเรือนทำจาก โลหะผสมอลูมิเนียมพร้อมการชุบนิกเกิลแบบไร้ไฟฟ้าที่ทนทานเพื่อความทนทานและการป้องกันที่มีประสิทธิภาพ
มาพร้อมกับการเชื่อมต่อแบบเกลียวเพื่อให้แน่ใจว่า การเชื่อมต่อที่ปลอดภัยและทนต่อการสั่นสะเทือนภายใต้สภาวะการทำงานที่ต้องการ
ตัวเรือนทำจาก โลหะผสมอลูมิเนียมพร้อมการชุบนิกเกิลแบบไร้ไฟฟ้าที่ทนทานเพื่อความทนทานและการป้องกันที่มีประสิทธิภาพ
มาพร้อมกับการเชื่อมต่อแบบเกลียวเพื่อให้แน่ใจว่า การเชื่อมต่อที่ปลอดภัยและทนต่อการสั่นสะเทือนภายใต้สภาวะการทำงานที่ต้องการ
ตัวเลือกการต่อสาย:
รองรับรูปแบบการต่อสายหลายแบบ รวมถึง การต่อสายแบบบัดกรี การติดตั้ง PCB แบบมุมฉาก/ตรง และการประกอบแบบเข้าสาย.
รองรับรูปแบบการต่อสายหลายแบบ รวมถึง การต่อสายแบบบัดกรี การติดตั้ง PCB แบบมุมฉาก/ตรง และการประกอบแบบเข้าสาย.
ข้อมูลทางเทคนิค:
ขนาดโครงร่างของ คอนเนคเตอร์ซีรีส์ J30J ซ็อกเก็ตตัวเมีย 37 หน้าสัมผัส:
| รุ่นผลิตภัณฑ์ |
J30J-37ZKP-200 (37 พิน, ซ็อกเก็ตตัวเมีย, ความยาวสายไฟ 200 มม.) |
||
| ทางเทคนิค | วัสดุและการเคลือบผิว | ||
| อิมพีแดนซ์ | / | ตัวนำกลาง | โลหะผสมทองแดง, ชุบทอง |
| DWV | 800V | ตัวนำนอก | โลหะผสมอลูมิเนียม, ชุบนิกเกิล |
| ความต้านทานฉนวน | >5000MΩ | ฉนวนไดอิเล็กทริก | PBT |
| อุณหภูมิ | อุณหภูมิใช้งาน: -55°C~+125°C อุณหภูมิเก็บรักษา: -55°C~+125°C | ||
การใช้งาน:
การบินและอวกาศ: ระบบเรดาร์, ระบบสื่อสารผ่านดาวเทียม และระบบวัดและควบคุม
อิเล็กทรอนิกส์: อุปกรณ์อิเล็กทรอนิกส์สื่อสาร, อุปกรณ์และระบบติดตั้งบนยานพาหนะ
อุตสาหกรรมระดับไฮเอนด์: อุปกรณ์ทางการแพทย์, เครื่องมือทดสอบ, อุปกรณ์ตรวจจับใต้ดิน
อุปกรณ์ไมโครเวฟและ RF: โมดูลรับส่งสัญญาณขนาดเล็ก, การเชื่อมต่อ PCB-to-PCB / PCB-to-สายเคเบิล
การปรับแต่ง:
ปรับแต่งคอนเนคเตอร์ซีรีส์ J30J ของคุณด้วยบริการปรับแต่งผลิตภัณฑ์ของ Elite Electronics:
เรายังสามารถปรับแต่งพินพิเศษ เช่น 12 พิน, 24 พิน, 35 พิน, 39 พิน, 41 พิน เราจะดำเนินการประเมินโครงการโดยวิศวกรของเราก่อนการปรับแต่ง
การบรรจุและการจัดส่ง:
- การบรรจุ:
คอนเนคเตอร์ซีรีส์ J30J ถูกบรรจุอย่างแน่นหนาในกล่องกระดาษที่ทนทานเพื่อป้องกันความเสียหายระหว่างการขนส่ง
- การจัดส่ง:
เราใช้บริการ fedex, DHL หรือการขนส่งทางอากาศ เพื่อให้แน่ใจว่าคอนเนคเตอร์ซีรีส์ J30J ของคุณจะถูกจัดส่งอย่างปลอดภัยและทันเวลา
