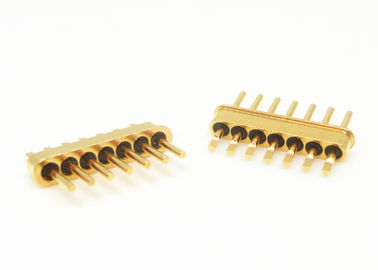

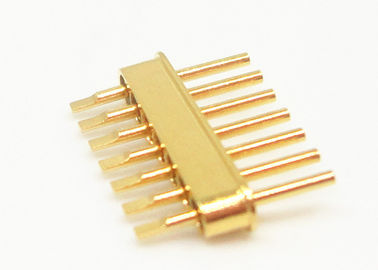

7 ปิน Kovar 4j29 เครื่องเชื่อมกระจกแฮร์เมติกต่อกับโลหะ เครื่องเชื่อม Multi-pin Headers JMC-268
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ส่วนหัวแบบหลายพินจากแก้วถึงโลหะ | การชุบ: | ชุบทอง |
|---|---|---|---|
| ความต้านทาน: | อื่น | ใบรับรอง: | ROHS ISO-9001-2015 |
| เข็มหมุด: | มัลติพิน | วัสดุ: | Kovar 4J29 |
| กระจก: | 7052,7070 | การเฮอัด: | <1.01325 x 10e-08 std.cc/s |
| เน้น: | ขั้วต่อ Kovar แบบปิดผนึก 7 พิน,หัวต่อแบบหลายพิน JMC-268,ขั้วต่อซีลแก้วโลหะ 4j29 |
||
คอนเนคเตอร์แบบซีลแก้วกับโลหะแบบ 7 พิน Kovar 4j29 แบบหลายพิน
ซีลแก้วกับโลหะแบบสุญญากาศสำหรับ RF/DC Feedthroughs /คอนเนคเตอร์แบบหลายพิน /คอนเนคเตอร์ เรียกว่า ฉนวนแก้ว พวกมันถูกใช้เป็นหลักในการส่งสัญญาณไมโครเวฟ สัญญาณกำลัง และสัญญาณควบคุมระหว่างโมดูลกับโมดูล โมดูลกับส่วนประกอบที่มีข้อกำหนดการซีลแบบสุญญากาศ พวกมันเป็นหนึ่งในส่วนประกอบที่สำคัญที่สุดในส่วนประกอบแบบซีล
แก้วที่มีค่าคงที่ไดอิเล็กทริกต่ำและการสูญเสียไดอิเล็กทริกต่ำถูกใช้เป็นวัสดุฉนวนและรองรับ ตัวเรือนและตัวนำทำจาก โลหะผสม Kovar ที่ผ่านการเผาผนึกที่อุณหภูมิสูง และพื้นผิวเคลือบทอง ตัวนำกลางมีรูปแบบการเชื่อมต่อที่หลากหลาย เช่น การเชื่อมด้วยลวดทอง การบัดกรี และการจับคู่ เป็นต้น ฉนวนแก้วมีขนาดเล็ก น้ำหนักเบา ป้องกันอากาศเข้าได้ดี มีความน่าเชื่อถือสูง และมีการใช้งานอย่างแพร่หลายในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์ในช่วงไม่กี่ปีที่ผ่านมา
ข้อมูลจำเพาะ:
| ชื่อผลิตภัณฑ์ | ซีลแก้วกับโลหะ คอนเนคเตอร์แบบหลายพิน |
| อิมพีแดนซ์ | อื่นๆ |
| ประเภท | 7 พิน |
| แถว | 1 แถว |
| สี | เคลือบทอง |
| วัสดุตัวเรือนและพิน | Kovar 4J29 |
|
วัสดุแก้ว
สีแก้ว
|
ประเภท 7050 หรือ 7070
เขียวหรือขาว
|
| ช่วงความถี่ | NA |
| VSWR | NA |
| แรงดันไฟฟ้าที่ทนได้ | ≥300V |
| การป้องกันอากาศเข้า | <1.01325 X 10E-08 std.cc/s |
| ความต้านทานฉนวน | ≥2000MΩ สำหรับพินเดี่ยว, ≥1000MΩ สำหรับหลายพิน, |
| อุณหภูมิการทำงาน | -65℃~+260℃ |
คุณสมบัติ:
-ขนาดเล็ก
-น้ำหนักเบา
-ป้องกันอากาศเข้า
-คุณภาพคงที่และ ความน่าเชื่อถือสูง
-ตัวนำภายใน: เลือกวิธีการเชื่อมด้วยลวดทอง การบัดกรี และการจับคู่
การใช้งาน:
ช่วงการใช้งานที่หลากหลายของแพ็คเกจอเล็กทรอนิกส์ ดาวเทียม เรดาร์ และอื่นๆ ในสาขาการบินและอวกาศ ยานยนต์ สามารถใช้ร่วมกับผลิตภัณฑ์ SMA คลื่นมิลลิเมตรได้
ข้อดี:
-เคลือบทอง 1.27um
-การควบคุม ความคลาดเคลื่อนที่เข้มงวด
-การออกแบบมาตรฐานและแบบกำหนดเองให้เลือก
-ผลิตภัณฑ์และบริการที่ คุ้มค่าสูง
-สต็อกสินค้าจำนวนมากสำหรับขนาดมาตรฐาน
-จัดส่งรวดเร็วสำหรับผลิตภัณฑ์ที่กำหนดเอง

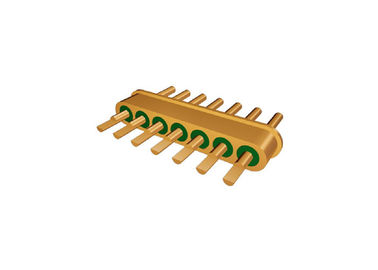

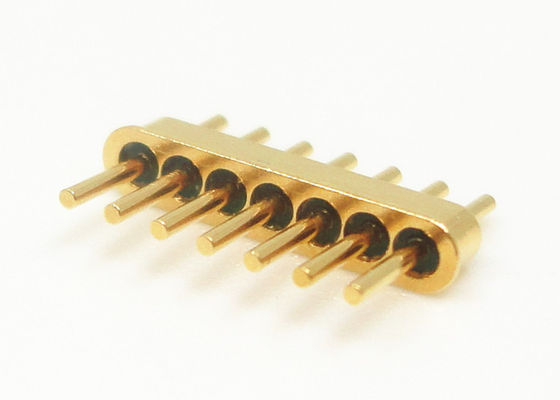

ภาพรายละเอียด
หน่วย: มม.
รายการสินค้า: แคตตาล็อก-ซีลแก้วกับโลหะแบบสุญญากาศ.pdf
| 50Ω RF Single-pin JM Series | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อม |
| 50Ω RF Single-pin JM Standard Series | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อม |
| 50Ω RF Single-pin JM Non-Standard Series | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อม |
| DC Single-pin JK Series | ตัวเลือกการบัดกรีและการเชื่อม |
| DC Single-pin JK Standard Series | ตัวเลือกการบัดกรีและการเชื่อม |
| DC Single-pin JK Non-Standard Series | ตัวเลือกการบัดกรีและการเชื่อมแบบหัวตะปู |
|
Multi-pin Header JMC Series
|
1-9 พิน พร้อมตัวเลือก 1-3 แถว |
| ขนาดที่กำหนดเอง |
หลากหลาย |
หมายเหตุ:
เรามี คอนเนคเตอร์แบบซีลแก้วกับโลหะแบบสุญญากาศมากกว่า 100,000 ประเภท หากไม่พบคอนเนคเตอร์ที่คุณกำลังใช้งาน โปรดติดต่อเราพร้อมรายละเอียดของคุณมีตัวอย่างและขนาดที่กำหนดเองให้เลือก
