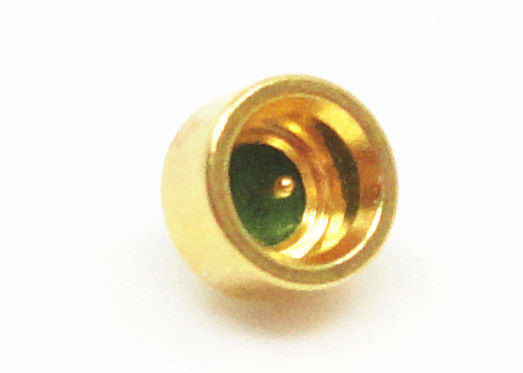

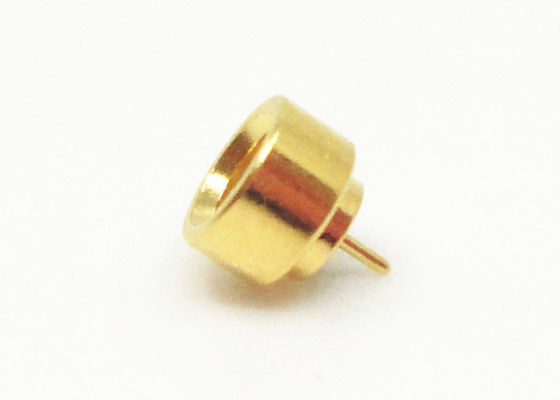

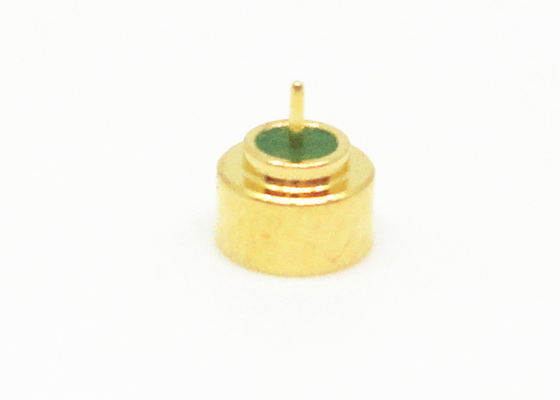

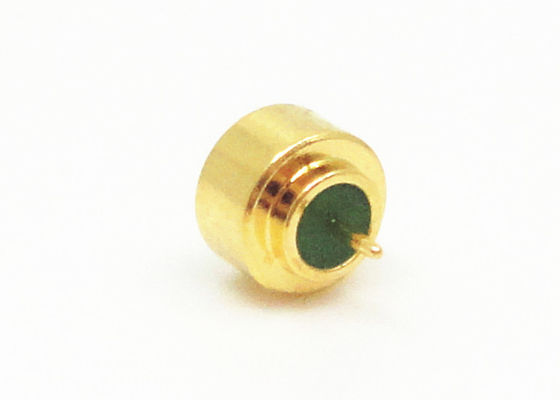

ซีลสุญญากาศ SMPM RF Connector แบบตัวผู้ SSMP Connector 50Ω Impedance พร้อม Chamfer Microstrip
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ความลึกของการมีส่วนร่วม: | 1.4 | เพศ: | ชาย |
|---|---|---|---|
| วัสดุ: | ทองเหลืองชุบทอง | การชุบ: | ชุบทอง |
| ความต้านทาน: | 50โอห์ม | ช่วงความถี่: | ดีซี~50GHz |
| เส้นผ่านศูนย์กลางของการลบมุม: | φ2.2 | อินเตอร์เฟซ: | กักตัวเต็ม |
| เน้น: | ซีลสุญญากาศ SMPM RF Connector,50Ω SSMP Coaxial Connector,Chamfer Microstrip SMPM Connector |
||
คอนเนคเตอร์ RF แบบซีลสุญญากาศ SMPM ตัวผู้ SSMP Connector 50Ω Impedance พร้อม Chamfer Microstrip
SMPM เป็นคอนเนคเตอร์ RF แบบ Push-in ขนาดเล็ก มีลักษณะเด่นคือ ขนาดเล็ก (เมื่อเทียบกับ Mini SMP), น้ำหนักเบา, แบนด์วิดท์การทำงานกว้าง ฯลฯ เหมาะสำหรับการใช้งานร่วมกันของคอนเนคเตอร์แบบบอร์ดต่อบอร์ดในกรณีของการติดตั้งแบบโมดูลาร์หนาแน่น ปลั๊กมีสองรูปแบบอินเทอร์เฟซ ได้แก่ แบบเต็มกรงเล็บและแบบไม่มีรูเกลียว
อินเทอร์เฟซ SMPM เป็นอินเทอร์เฟซขนาดเล็กพิเศษที่มีช่วงความถี่ตั้งแต่ DC ถึง 50 GHz มักใช้ในโมดูล RF แบบโคแอกเชียลขนาดเล็ก และมีทั้งแบบ Push-on และ Snap-on
ระบบการจับคู่แบบ Full detent และ Smooth bore ให้แรงในการจับคู่/ถอดที่แตกต่างกัน กลุ่มผลิตภัณฑ์เชื่อมต่อนี้ตอบสนองความต้องการการออกแบบแพ็คเกจขนาดเล็ก สามารถใช้เป็นตัวเชื่อมต่อที่มีการป้องกันสูงสำหรับการใช้งานข้อมูลอัตราสูง หรือในระบบบอร์ดต่อบอร์ดโดยใช้อะแดปเตอร์แบบลูกลอย ตัวลูกลอยนี้จะเชื่อมต่อระหว่างคู่ที่จับคู่กัน โดยชดเชยการเยื้องแนวทั้งในแนวรัศมีและแนวแกน
ข้อมูลจำเพาะ
| คุณสมบัติทางไฟฟ้า | |||||
| อิมพีแดนซ์ | 50Ω | ||||
| ช่วงความถี่ | DC~50GHz | ||||
| แรงดันไฟฟ้าที่กำหนด | 170VRMS* | ||||
| แรงดันไฟฟ้าไดอิเล็กทริก | 500VRMS* | ||||
| ความต้านทานฉนวน | ≥2000MΩ | ||||
| ความต้านทานจุดศูนย์กลาง | ตัวนำด้านนอก | ≤5mΩ | |||
| ตัวนำกลาง | ≤30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
| VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
| คุณสมบัติทางวัสดุและกลไก | |||||
| ตัวนำกลาง | ตัวผู้ | Kovar, ชุบทอง | |||
| หน้าสัมผัสยืดหยุ่น | ทองแดงเบริลเลียม ชุบทอง | ||||
| เปลือกและชิ้นส่วนโลหะอื่นๆ |
Kovar ชุบทอง |
||||
| ฉนวน | การเผาแก้ว | ||||
| อัตราการรั่วซึมของผลิตภัณฑ์ซีลสุญญากาศ | ≤1.01325×10-3Pa·cm3/s | ||||
คุณสมบัติ
คุณสมบัติและประโยชน์
ขนาดแพ็คเกจเล็ก
รูปแบบการจับคู่แบบ Push-on และ Snap-on ติดตั้งรวดเร็ว
มีดีไซน์สำหรับคอนฟิกูเรชันแบบบอร์ดต่อบอร์ดและสายต่อบอร์ด
| หมายเลขรุ่น | L(มม.) | ประเภทอินเทอร์เฟซ | หมายเหตุ |
| SMP(M)-JHD | 1.3 | Full detent, ซีลสุญญากาศ | ความลึกอินเทอร์เฟซ 1.4 มม. |
| SMP(M)-JHD-S | Smooth bore | ความลึกอินเทอร์เฟซ 1.4 มม. | |
| SMP(M)-JHD3 | Full detent, ซีลสุญญากาศ | ความลึกอินเทอร์เฟซ 1.4 มม. | |
| SMP(M)-JHD50 | Full detent, ซีลสุญญากาศ | ความลึกอินเทอร์เฟซ 1.4 มม. | |
| SMP(M)-JHD41-S | Smooth bore | ความลึกอินเทอร์เฟซ 1.4 มม. | |
| SMP(M)-JHD57-S | Smooth bore | ความลึกอินเทอร์เฟซ 1.4 มม. |
การใช้งาน:
เสาอากาศ
บรอดแบนด์
ไร้สาย
เครื่องมือวัด
ทางการแพทย์
ควอนตัมคอมพิวติ้ง
แคตตาล็อกผลิตภัณฑ์:
| อะแดปเตอร์ RF |
| อะแดปเตอร์ Waveguide เป็น Coaxial |
| ซีลสุญญากาศแบบ Glass-to-metal |
| คอนเนคเตอร์ซีรีส์ J30J |
| ไมโครเวฟโรตารีจอยต์ |
| ชุดสายเคเบิล RF |
| คอนเนคเตอร์ RF SMA/SSMA |
| คอนเนคเตอร์ RF SMP/SSMP |
| คอนเนคเตอร์ RF MCX/MMCX |
| คอนเนคเตอร์ RF TNC |
| คอนเนคเตอร์ RF ชนิด N |
| คอนเนคเตอร์ RF BNC คอนเนคเตอร์คลื่นมิลลิเมตร (2.4 มม., 2.92 มม.) |
หมายเหตุ:
เรามีมากกว่า 10,000 ประเภทของ คอนเนคเตอร์ SMPM, หากไม่พบคอนเนคเตอร์ที่คุณต้องการ โปรดติดต่อเราพร้อมรายละเอียดของคุณรายละเอียด.
