SMA ชาย Plated ทอง RF Coax Plug สําหรับ 2# Semi-rigid/Semi-flexible Cable
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | SMA ชายพล็อก | วัสดุ: | สีเหลือง |
|---|---|---|---|
| ประเภท: | ขั้วต่อสายเคเบิล | เพศ: | ชาย |
| ใจสั่น: | ชุบทอง | ความทนทาน (การผสมพันธุ์): | 500 รอบ |
| เน้น: | 7 16 din ตัวเชื่อมต่อ rf,ตัวเชื่อมต่อสายโคแอกเชียล |
||
SMA ชาย Plated ทอง RF Coax Plug สําหรับ 2# Semi-rigid/Semi-flexible Cable
สายเชื่อม coaxial SMA RF เป็นสายเชื่อม coaxial ความถี่สูงที่คอมแพคต และถูกออกแบบให้ตรงกับ MIL-C-39012 มันมีข้อดีหลายอย่าง เช่น ขนาดเล็ก ความกว้างแบนด์วิทผลงานทางกลและไฟฟ้าที่พิเศษ, และความน่าเชื่อถือสูง มันกลายเป็นเครื่องเชื่อม RF coaxial ที่ใช้กันทั่วไปที่สุด เนื่องจากการใช้งานที่แพร่หลายในการสื่อสารไมโครเวฟ อุปกรณ์วัดไมโครเวฟและสาขาอื่น ๆ ที่เกี่ยวข้องระดับของเชื่อมความสามารถสูงที่พัฒนาโดยบริษัทของเราสามารถรองรับความถี่ถึง 20GHz
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 18GHz | |
| ความดันเฉพาะ | 335VRMS* | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1000VRMS* | |
| ความต้านทานต่อการปิด | ≥ 5000MΩ | |
| ความต้านทานกลาง | คอนดิกเตอร์ศูนย์ | ≤3.0mΩ |
| คอนดิกเตอร์ภายนอก | ≤2.0mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติของวัสดุและเครื่องกล: | |||
| คอนดิกเตอร์ศูนย์ | ชาย/พล็อก | สีเหลือง | ทองคํา |
| หญิง/ซ็อต | เบริลเลียมทองแดง | ทองคํา | |
| สัมผัสที่ทนทาน | เบริลเลียมทองแดง | เครื่องเคลือบ nickel | |
| กล่อง/โฮสติก | สีเหลือง | ทองคํา | |
| กล่อง/โฮสติก | สแตนเลส | ปรสิต | |
| อุปกรณ์กันไฟ | PTFE | ||
| แหวนประทับ | ยางซิลิโคน | ||
| ความทนทาน | 500จักรยาน | ||
| ทอร์ค | 0.79 ~ 1.13N.m | ||
| *วัสดุอื่น ๆ และการเคลือบเสร็จสามารถ customzied | |||

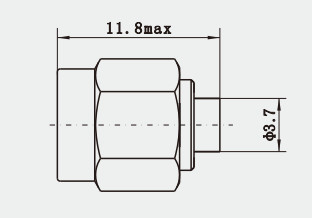

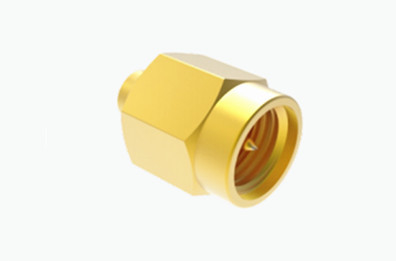

ภาพลักษณะของSMA ชาย Plated ทอง RF Coax Plug สําหรับ 2# Semi-rigid/Semi-flexible Cable:
ลักษณะสินค้า:
1ขนาดเล็ก: เครื่องเชื่อม SMA มีขนาดคอมแพคตมาก ทําให้มันมีประโยชน์ในการใช้งานที่จํากัดพื้นที่
2ความกว้างของแบนด์วิธ: สายเชื่อม SMA เหมาะสําหรับช่วงความถี่ที่กว้างขวาง โดยทั่วไปครอบคลุม DC ถึง 18 GHz หรือสูงกว่า
3ผลงานสูง: พวกเขามีผลงานไฟฟ้าที่ดีเยี่ยม รวมถึงการสูญเสียการใส่ที่ต่ําและการสูญเสียการกลับที่สูง (การสูญเสียการสะท้อน) ซึ่งช่วยรักษาความสมบูรณ์แบบของสัญญาณ
4ความน่าเชื่อถือสูง: เครื่องเชื่อม SMA ได้ถูกออกแบบมาเพื่อทํางานอย่างน่าเชื่อถือภายใต้สภาพแวดล้อมต่างๆ รวมถึงการสั่นสะเทือน การเปลี่ยนแปลงอุณหภูมิ และปัจจัยอื่นๆ ที่อาจส่งผลต่อการทํางาน
5ความแข็งแรงทางเครื่องจักร: แม้ว่าขนาดเล็ก, สายเชื่อม SMA มีความแข็งแรงทางเครื่องจักรและทนทาน.
การใช้งาน:
1การสื่อสารไมโครเวฟ: ในระบบส่งไมโครเวฟจุดต่อจุดและจุดต่อหลายจุด เครื่องเชื่อม SMA ใช้ในการเชื่อมระบบแอนเทนเน่กับอุปกรณ์รับสัญญาณ
2อุปกรณ์ทดสอบ:เครื่องเชื่อม SMA มักพบในอุปกรณ์ทดสอบและวัด RF เช่น เครื่องวิเคราะห์เครือข่ายและเครื่องกําเนิดสัญญาณ เนื่องจากมันรับประกันการส่งสัญญาณที่แม่นยําในความถี่สูง.
3การสื่อสารผ่านดาวเทียมและอวกาศ: เนื่องจากความน่าเชื่อถือและความสามารถในการทนต่อสภาพแวดล้อมเครื่องเชื่อม SMA เป็นที่พบกันบ่อยในเครื่องบินอวกาศและอุปกรณ์สื่อสารสถานีพื้นดิน.
4องค์ประกอบและโมดูล RF: เครื่องเชื่อม SMA สามารถใช้ในการเชื่อมต่อเครื่องขยาย RF เครื่องแปลง เครื่องผสม และอุปกรณ์อิเล็กทรอนิกส์ความถี่สูงอื่น ๆ ได้
รายการสินค้า:
| เครื่องปรับรังสี |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม RF SMP/SSMP |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF ประเภท N |
| รวมเคเบิล RF |
| คลื่นนําไปยัง Adapter โคอาเซียล |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
หมายเหตุ:
เราสามารถจําหน่ายอาร์เอฟมากกว่า 1000 ชนิด คอนเนคเตอร์ ถ้ามันไม่ตรงกับคําขอของคุณ โปรดติดต่อเรา
