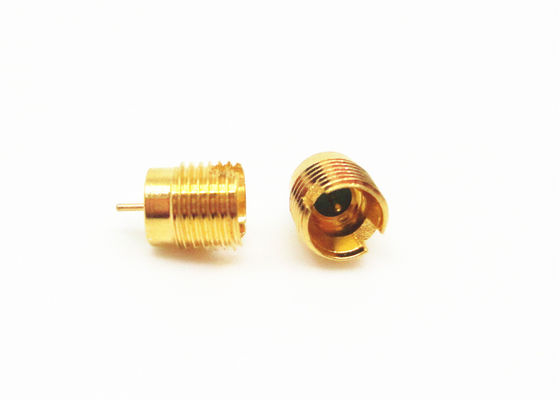

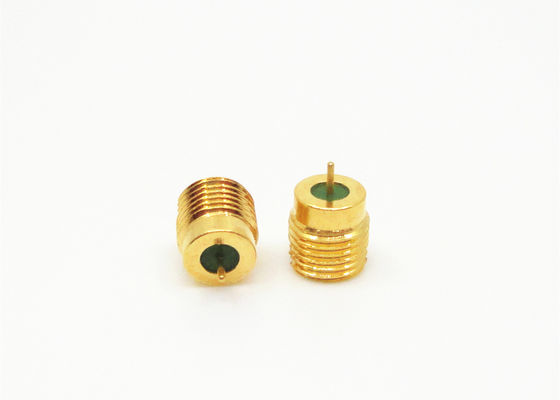

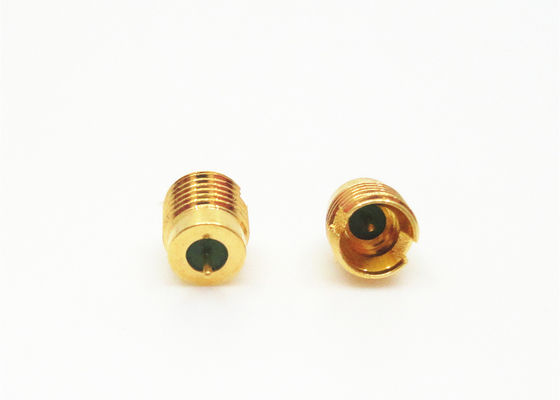

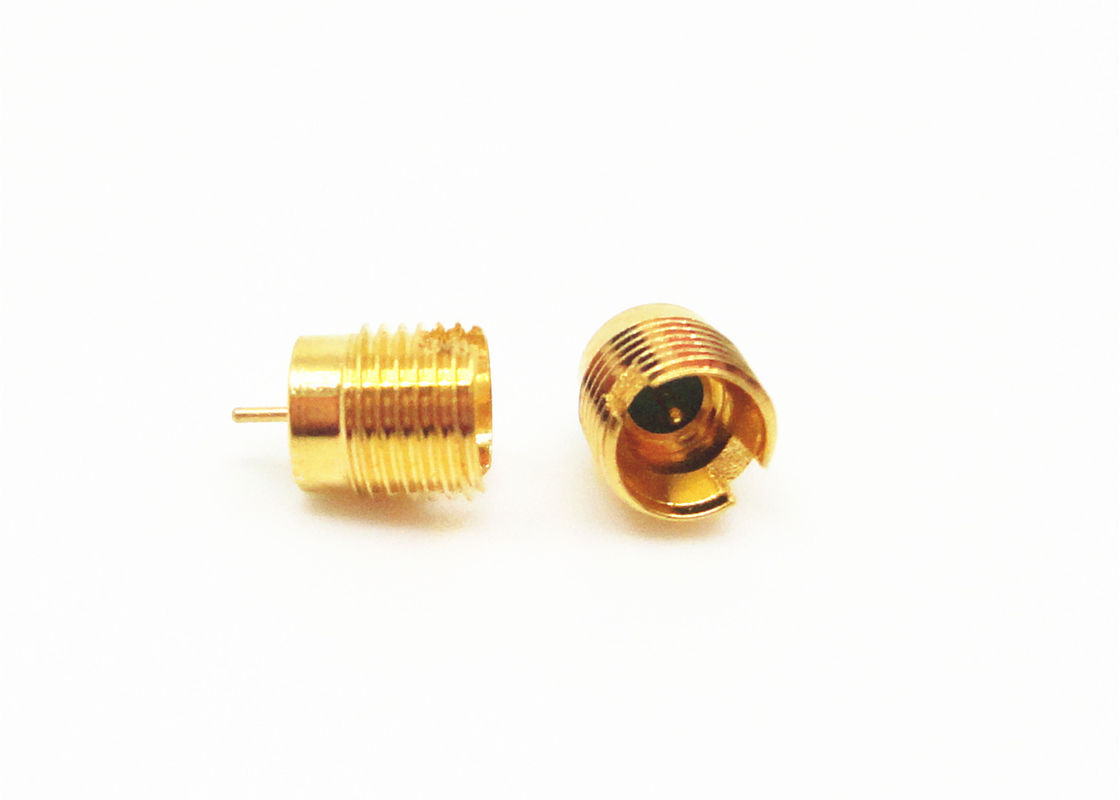

ขั้วต่อ RF SMPM ชายแบบปิดผนึกด้วยสุญญากาศ 40 GHz

40 GHz Hermetically Sealed Male Plug SMPM RF Connector
40 GHz Hermetically Sealed Male Plug SMPM RF Connector 40 GHz Hermetically Sealed Male Plug SMPM RF Connector 40 GHz Hermetically Sealed Male Plug SMPM RF Connector 40 GHz Hermetically Sealed Male Plug SMPM RF Connector

ภาพใหญ่ :  ขั้วต่อ RF SMPM ชายแบบปิดผนึกด้วยสุญญากาศ 40 GHz ราคาถูกที่สุด

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: ELT (Elite)
ได้รับการรับรอง: ROHS
หมายเลขรุ่น: SSMP (M) -JYD38
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 200pcs
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: กล่องมาตรฐานส่งออก
เวลาการส่งมอบ: ภายใน 3 สัปดาห์
เงื่อนไขการชำระเงิน: เวสเทิร์นยูเนี่ยน l/c, T/T
สามารถในการผลิต: 1,000,000 ชิ้นต่อเดือน
ติดต่อ
รายละเอียดสินค้า
สินค้ามาม: SSMP คอนเนคเตอร์ตัวผู้ที่ปิดสนิท เพศ: ชาย
วัสดุของโบเดย์: Kovar 4J29 การชุบ: ชุบทอง
ความต้านทาน: 50Ω ช่วงความถี่: ดีซี~40GHz
ชื่ออื่น: ตัวเชื่อมต่อ SMPM, ตัวเชื่อมต่อ Mini SMP การเฮอัด: <1.01325 x 10e-08 std.cc/s
เน้น:

smpm coaxial connector

,

coax connector ขนาดเล็ก

ขั้วต่อ RF SMPM ชนิดปลั๊กตัวผู้แบบสุญญากาศ 40 GHz SSMP SMPM Mini SMP แบบเกลียว

Mini SMP ขั้วต่อนี้เรียกอีกอย่างว่า SMPM, SSMP ขั้วต่อ เป็นขั้วต่อโคแอกเซียล RF แบบกดเข้าขนาดเล็ก ซึ่งมีลักษณะเฉพาะคือมีขนาดเล็ก (เมื่อเทียบกับ SMP) น้ำหนักเบา แบนด์วิดท์การทำงานกว้าง ฯลฯ ใช้สำหรับคู่ขั้วต่อแบบบอร์ดต่อบอร์ด สำหรับสถานการณ์การติดตั้งแบบโมดูลาร์เข้มข้น และปลั๊กมีสองรูปแบบอินเทอร์เฟซพร้อม full detent และ smooth bore.



คุณสมบัติ:



1. ขั้วต่อตัวผู้ SMPM ชนิดนี้สามารถนำเสนอได้ทั้งแบบ full-detent หรือ smooth bore เพื่อให้คุณเลือกแรงแยกได้ตามต้องการ

2. ขนาดของ SMPM เล็กกว่าการออกแบบ SMP ถึง 35%

3. ใช้กันอย่างแพร่หลายในระบบโทรคมนาคม

4. SMPM (SSMP) เป็นขั้วต่อไมโครอินเทอร์เฟซแบบกดเข้าขนาดเล็ก

5. ขั้วต่อ RF ชนิดนี้มีช่วงความถี่กว้างถึง 50 GHz

6. รุ่นติดตั้งสายเคเบิลสำหรับสายเคเบิลแบบยืดหยุ่นและกึ่งแข็ง วัสดุ



การใช้งาน:



* การบินและอวกาศ

* การเชื่อมต่อแบบบอร์ดต่อบอร์ด

* บรอดแบนด์

* เสาอากาศ

* การทหาร

* เครื่องมือวัด



ขั้วต่อ RF SMPM ชายแบบปิดผนึกด้วยสุญญากาศ 40 GHz 0




ข้อมูลจำเพาะ:

ลักษณะทางไฟฟ้า
อิมพีแดนซ์ 50Ω
ช่วงความถี่ DC~50GHz
แรงดันไฟฟ้าที่กำหนด 170VRMS*
ความต้านทานแรงดันไฟฟ้าไดอิเล็กทริก 500VRMS*
ความต้านทานฉนวน ≥2000MΩ
ความต้านทานตรงกลาง ตัวนำภายนอก  ≤5mΩ
ตัวนำตรงกลาง ≤30mΩ
  DC~18GHz 18~26.5GHz 26.5~40GHz 40~50GHz
VSWR ≤1.25 ≤1.3 ≤1.4 ≤1.5



ลักษณะวัสดุและกลไก:



ตัวนำตรงกลาง:

ตัวผู้: Sn-P Bronze/Kovar, ชุบทอง

ตัวเมีย: Beryllium bronze, ชุบทอง


หน้าสัมผัสยืดหยุ่น: Beryllium bronze ชุบทอง

ตัวเครื่องและชิ้นส่วนโลหะอื่นๆ: ทองเหลือง/Kovar ชุบทอง

ฉนวน: การเผาผนึกแก้ว/PTFE/PEI



แบบผลิตภัณฑ์:



ขั้วต่อ RF SMPM ชายแบบปิดผนึกด้วยสุญญากาศ 40 GHz 1

                                                       ขั้วต่อ RF SMPM ชายแบบปิดผนึกด้วยสุญญากาศ 40 GHz 2

ขั้วต่อตัวผู้ SMP ที่เกี่ยวข้อง

1.



หมายเลขรุ่น คำอธิบาย หมายเหตุ
SSMP(M)-JHD12-JH ขั้วต่อ SMPM Mini SMP ตัวผู้แบบสุญญากาศเต็มรูปแบบพร้อมพื้นผิวการยึดติด ความลึกของอินเทอร์เฟซ 1.2 มม.



2.



หมายเลขรุ่น คำอธิบาย หมายเหตุ
SSMP(M)-JHD1 ขั้วต่อ SMPM Mini SMP ตัวผู้แบบสุญญากาศเต็มรูปแบบพร้อมพื้นผิวการยึดติด ความลึกของอินเทอร์เฟซ 1.3 มม.
SSMP(M)-JHD1-S ขั้วต่อ SMPM Mini SMP ตัวผู้แบบ smooth bore แบบสุญญากาศ



3.



หมายเลขรุ่น คำอธิบาย หมายเหตุ
SSMP(M)-JHD42-S ขั้วต่อ SMPM Mini SMP ตัวผู้แบบ smooth bore แบบสุญญากาศ ความลึกของอินเทอร์เฟซ 1.4 มม.



4.



หมายเลขรุ่น L คำอธิบาย หมายเหตุ
SSMP(M)-JHD13 2.3 ขั้วต่อ SMPM Mini SMP ตัวผู้แบบสุญญากาศเต็มรูปแบบ ความลึกของอินเทอร์เฟซ 1.7 มม.
SSMP(M)-JHD15 1.85 ขั้วต่อ SMPM Mini SMP ตัวผู้แบบสุญญากาศเต็มรูปแบบ
SSMP(M)-JHD24-S 0.9 ขั้วต่อ SSMP ตัวผู้แบบ smooth bore แบบสุญญากาศ
SSMP(M)-JHD32 6 ขั้วต่อ SMPM Mini SMP ตัวผู้แบบสุญญากาศเต็มรูปแบบ
SSMP(M)-JHD43 1.7 ขั้วต่อ SMPM Mini SMP ตัวผู้แบบสุญญากาศเต็มรูปแบบ
SSMP(M)-JHD88-JH 1 ขั้วต่อ SMPM Mini SMP ตัวผู้แบบสุญญากาศเต็มรูปแบบพร้อมพื้นผิวการยึดติด



5.





หมายเลขรุ่น คำอธิบาย หมายเหตุ
SSMP(M)-JHD36 ขั้วต่อ SMPM Mini SMP ตัวผู้แบบสุญญากาศเต็มรูปแบบ ความลึกของอินเทอร์เฟซ 2.11 มม.





ใบรับรอง:

ขั้วต่อ RF SMPM ชายแบบปิดผนึกด้วยสุญญากาศ 40 GHz 3





หมายเหตุ:

เรามีผลิตภัณฑ์เชื่อมต่อระหว่างกันมากกว่า 10,000 ประเภท ((BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP ฯลฯ)), หากไม่พบขั้วต่อที่คุณกำลังใช้อยู่ โปรดติดต่อเราพร้อมรายละเอียดของคุณ

แท็ก:

coax connector ขนาดเล็ก,

smpm coaxial connector,

ขั้วต่อบอร์ดกับบอร์ด
