มินิ SMP ลูก RF Adapter Connector หญิงไปยังมินิ SMP หญิงตรง
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | SSMP, SMPM, ตัวเชื่อมต่อ SMP ขนาดเล็ก | เพศ: | แจ็คถึงแจ็ค |
|---|---|---|---|
| วัสดุ: | ทองเหลือง | การชุบ: | ชุบทอง |
| ความต้านทาน: | 50โอห์ม | ช่วงความถี่: | ดีซี~50GHz |
| ชื่ออื่น: | SMP ขนาดเล็ก, SMPM | ลักษณะร่างกาย: | ตรง |
| รุ่น: | SSMP-KK85 | ||
| เน้น: | ขั้วต่ออะแดปเตอร์ Bullet RF,ขั้วต่ออะแดปเตอร์ RF SMP,ขั้วต่อ RF Bullet SMP ขนาดเล็ก |
||
Mini SMP หญิงไปยัง Mini SMP หญิงตรงลูกสุนัข RF Adapter
คําแนะนํา
SSMP เป็นเครื่องเชื่อม RF coaxial แบบเล็กๆ ที่มีลักษณะของขนาดเล็ก (เทียบกับ SMP) น้ําหนักเบาใช้สําหรับการใช้งานคู่ของพานต่อพานเชื่อมต่อสําหรับสถานการณ์ของโมดูลาร์การติดตั้งอย่างเข้มข้นและพล็อกมีสองรูปแบบของอินเตอร์เฟซที่มีการปลดเต็มและหลุม unthreaded.
รายละเอียด
| คุณสมบัติไฟฟ้า | |||||
| อุปสรรค | 50Ω | ||||
| ระยะความถี่ | DC ~ 50GHz | ||||
| ความดันเฉพาะ | 170VRMS* | ||||
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 500VRMS* | ||||
| ความต้านทานต่อการปิด | ≥ 2000MΩ | ||||
| ความต้านทานกลาง | ผ่าตัดภายนอก | ปกติ≤3.5mΩ การปิด ≤5mΩ | |||
| คอนดิกเตอร์กลาง | ปกติ≤8mΩ, การปิด ≤30mΩ | ||||
| DC ~ 18GHz | 18 ~ 26.5GHz | 26.5 ~ 40GHz | 40 ~ 50GHz | ||
| VSWR | ≤ 1.25 | ≤ 1.3 | ≤ 1.4 | ≤ 1.5 | |
คุณสมบัติของวัสดุและเครื่องกล:
คอนดิกเตอร์ศูนย์:
ผู้ชาย:Sn-P ทองแดง/โควาร์ ทองคํา
หญิง:โบรนซ์เบอริลเลียม ทองคํา
ติดต่อยืดหยุ่น: เบริลลียมทองแดง ทองคํา
ร่างและชิ้นส่วนโลหะอื่น ๆ: ทองแดง / โควาร์ทองคํา

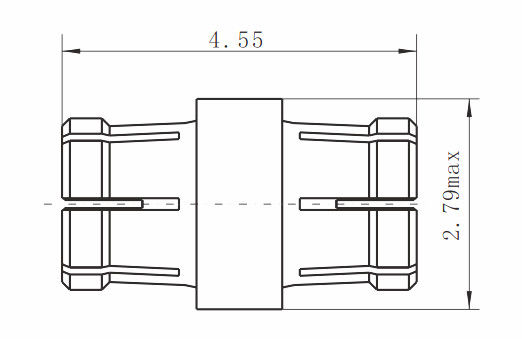

ภาพวาดสินค้า:
ลักษณะ:
- ระยะความถี่สูงกว่า 50GHz
-SMPM (SSMP) เป็นสับมิเนียทัวร์ โพสอิน ไมโครอินเตอร์เฟซ คอนเนคเตอร์ ซึ่งสามารถใช้ได้อย่างกว้างขวางในสาขาโทรคมนาคม
-ซีรีย์ SMPM ประกอบด้วยเครื่องติดตั้ง PC, มุมตรงและขวา, เครื่องเชื่อมเคเบิล 0.047 และเครื่องติดตั้ง flange ที่ปิดได้
- ทุกเครื่องเชื่อมตัวผู้ถูกจัดให้พร้อมกับการออกแบบรูขุมขอบเต็มหรือเรียบ เพื่อตอบสนองความชอบของคุณสําหรับแรงแยก
การใช้งาน:
ผลิตภัณฑ์การประกอบเคเบิล RF คุณภาพสูงสําหรับเครื่องรับสัญญาณวิทยุไมโครเวฟและคลื่นมิลลิเมตร เครื่องกระโดดแอนเทนเนีย การเชื่อมต่อส่วนประกอบและอื่นๆ สําหรับห้องทดสอบและการวัด RFแข็งแรงและออกแบบ MIL-STD, ท้องอากาศ, โทรคมนาคม, เสถียรระยะ, ระยะและความช้าที่ตรงกัน, ภายนอกและสภาพแวดล้อมที่ยากลําบากและการใช้งานความถี่วิทยุอื่น ๆ สามารถผลิต.
สินค้าที่เกี่ยวข้อง
| SSMP ผู้หญิงต่อผู้หญิง RF Adapter | ความยาว=15.55 มิลลิเมตร | กว้าง = φ2.79 แม็กซ์ |
| SSMP ผู้หญิงต่อผู้หญิง RF Adapter | ความยาว=8.6 มิลลิเมตร | กว้าง = φ2.79 แม็กซ์ |
| SSMP ผู้หญิงต่อผู้หญิง RF Adapter | ความยาว= 23.1 มิลลิเมตร | กว้าง=φ305 |
| SSMP ผู้หญิงต่อผู้หญิง RF Adapter | ความยาว=8mm | กว้าง = φ2.79 แม็กซ์ |
โรงงานและสายการผลิต:
หมายเหตุ:
เรามีสินค้าเชื่อมต่อมากกว่า 10,000 แบบ (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),กรุณาติดต่อเราด้วยรายละเอียดของคุณ.
