เครื่องเชื่อมไฟฟ้าแบบแฮร์เมติกสัญลักษณ์เดียว Kovar 4J29 วัสดุ พื้นผิวเคลือบทอง JM2016A
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | แก้วกับแมวน้ำเฮอร์เมติกโลหะ | การชุบ: | ชุบทอง |
|---|---|---|---|
| ความต้านทาน: | 50 โอห์ม | ใบรับรอง: | ISO-9001-2015 |
| เข็มหมุด: | เดี่ยว | วัสดุ: | Kovar 4J29 |
| กระจก: | 7052,7070 | การเฮอัด: | <1.01325 x 10e-08 std.cc/s |
| เน้น: | เครื่องเชื่อมไฟฟ้า Kovar hermetic,เครื่องเชื่อมต่อประปาโลหะแก้วทอง,เครื่องเชื่อมพินเดียวจากวัสดุ 4J29 |
||
ซีลแก้วเป็นโลหะ RF Feedthroughs แบบ 50 โอห์ม คอนเนคเตอร์แบบปิดผนึก
ซีลแก้วเป็นโลหะแบบปิดผนึก RF/DC Feedthroughs /หัวต่อแบบหลายพิน /คอนเนคเตอร์ เรียกอีกอย่างว่า ฉนวนแก้ว พวกมันถูกใช้เป็นหลักในการส่งสัญญาณไมโครเวฟ สัญญาณกำลัง และสัญญาณควบคุมระหว่างโมดูลกับโมดูล โมดูลกับส่วนประกอบที่มีข้อกำหนดการปิดผนึกด้วยแก๊ส พวกมันเป็นหนึ่งในส่วนประกอบที่สำคัญที่สุดในส่วนประกอบการปิดผนึก
ใช้แก้วที่มีค่าคงที่ไดอิเล็กทริกต่ำและการสูญเสียไดอิเล็กทริกต่ำเป็นวัสดุฉนวนและรองรับ ตัวเรือนและตัวนำทำจาก โลหะผสม Kovar ที่ผ่านการเผาผนึกภายใต้อุณหภูมิสูง และพื้นผิวเคลือบทอง ตัวนำกลางมีรูปแบบการสิ้นสุดที่หลากหลาย เช่น การเชื่อมด้วยลวดทอง การบัดกรี และการจับคู่ ฉนวนแก้วมีขนาดเล็ก น้ำหนักเบา ปิดผนึกได้ เชื่อถือได้สูง และมีการใช้งานอย่างแพร่หลายในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์ในช่วงไม่กี่ปีที่ผ่านมา
ข้อมูลจำเพาะ:
| ชื่อผลิตภัณฑ์ | ซีลแก้วเป็นโลหะแบบปิดผนึก |
| อิมพีแดนซ์ | 50 โอห์ม RF |
| ประเภท | 1 พิน |
| แถว | 1 แถว |
| สี | เคลือบทอง |
| วัสดุตัวเรือนและพิน | Kovar 4J29 |
|
วัสดุแก้ว
สีแก้ว
|
ประเภท 7050 หรือ 7070
เขียวหรือขาว
|
| ช่วงความถี่ | DC~50 GHz |
| VSWR | ≤1.2 |
| แรงดันไฟฟ้าที่ทนได้ | ≥300V |
|
การปิดผนึก อัตราการรั่ว |
< 1.01325 X 10-3 Pa*cm3/s |
| ความต้านทานฉนวน | ≥2000MΩ สำหรับพินเดี่ยว, ≥1000MΩ สำหรับหลายพิน, |
| อุณหภูมิในการทำงาน | -65℃~+260℃ |
คุณสมบัติ:
-ขนาดเล็ก
-น้ำหนักเบา
-ปิดผนึก
-คุณภาพคงที่และ ความน่าเชื่อถือสูง
-ตัวนำภายใน: การเชื่อมด้วยลวดทอง การบัดกรี และวิธีการจับคู่ให้เลือก
การใช้งาน:
ช่วงการใช้งานที่กว้างของแพ็คเกจอเล็กทรอนิกส์ ดาวเทียม เรดาร์ และอื่นๆ ในสาขาการบินและอวกาศ ยานยนต์ สามารถใช้ร่วมกับผลิตภัณฑ์ SMA คลื่นมิลลิเมตรได้
ข้อดี:
-เคลือบทอง 1.27um
-การควบคุม ความคลาดเคลื่อนที่เข้มงวด
-การออกแบบมาตรฐานและแบบกำหนดเองให้เลือก
-ผลิตภัณฑ์และบริการ ที่คุ้มค่าสูง
-สต็อกสินค้าจำนวนมากสำหรับขนาดมาตรฐาน
-จัดส่งรวดเร็วสำหรับผลิตภัณฑ์ที่กำหนดเอง

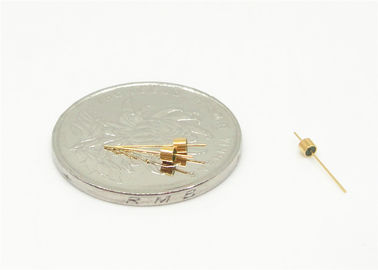

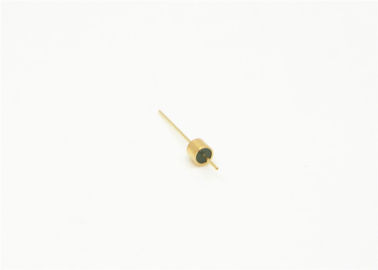

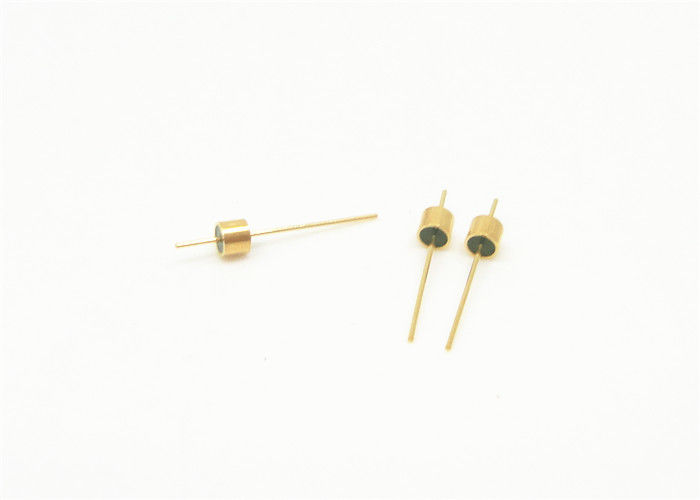

ภาพรายละเอียด
หน่วย (มม.)
ผลิตภัณฑ์ :
| รุ่น | A | B | C | d | D | หมายเหตุ | |||||||
| JM2016A | 1.6 | 2.4 | 12 | 0.3 | 2 | M/S | |||||||
|
M/S=การผลิต / การบัดกรี หมายเหตุ: ขนาดที่แสดงในตารางเป็นเพียงส่วนเล็กๆ ของ RF พินเดี่ยว ซีลแก้วเป็นโลหะแบบปิดผนึกหากคุณต้องการเอกสาร ผลิตภัณฑ์ที่คล้ายกัน เข้ากันได้ หรือทดแทน โปรดติดต่อเรา |
|||||||||||||
