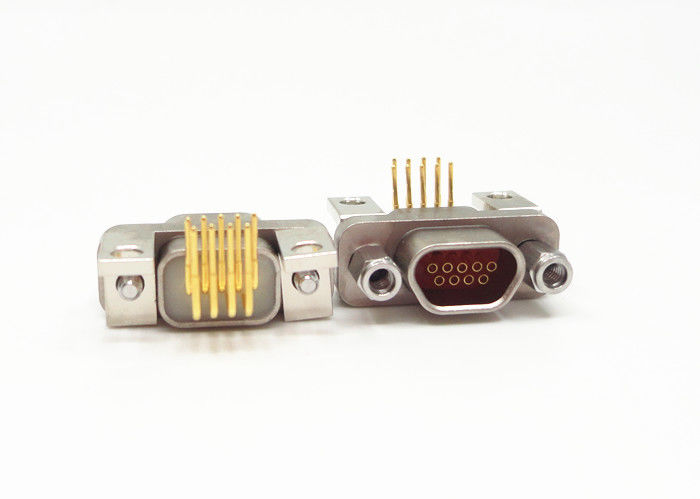

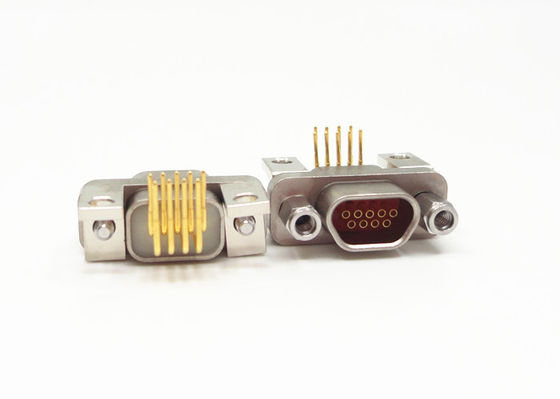

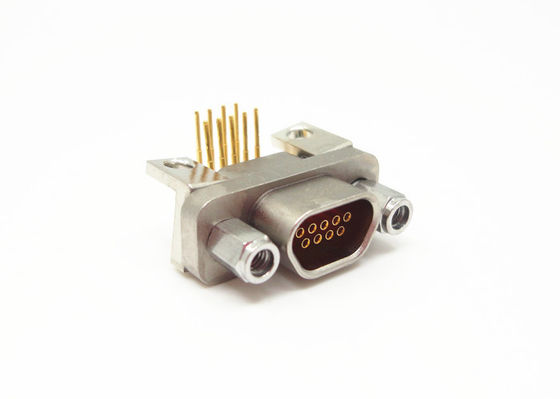

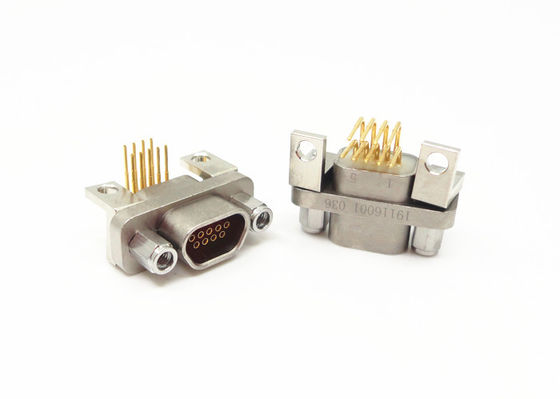

อลูมิเนียมอัลลอยด์ J30J ซีรีย์คอนเนคเตอร์มุมขวาขั้วต่อ 9 พิน 0.1 - 0.15mm²พื้นที่ส่วน

การใช้งาน:

- Avionics, เรดาร์
- ระบบขีปนาวุธและระบบนำทาง
- อุปกรณ์ออนบอร์ด
- ระบบโทรคมนาคม
- ระบบนำทาง
- ศูนย์วิจัย
- การใช้งานทางการแพทย์
- บอร์ดกับเคเบิล
- Surface Mount (SMT) Board to Cable

คุณสมบัติ:

- ระยะห่างของหน้าสัมผัส 0.635 มม., 1.27 มม., 1.91 มม
- 1, 2, 3, 4 ตัวเลือกดิบ

- พินพินความหนาแน่นของหน้าสัมผัสสูง

- 9-100contacts
- คุณสมบัติ MIL-DTL-83513
- ทางเลือกรุ่นตรงมุมขวา
- ประหยัดพื้นที่และน้ำหนัก
- ต้านทานการกระแทกและการสั่นสะเทือนได้ดีเยี่ยม
- ความต้านทานการสัมผัสต่ำ, ความสามารถในปัจจุบันสูง, ความเป็นฉนวนสูง
- ตัวเชื่อมต่อและชุดสายเคเบิลที่ออกแบบเอง

- รูปแบบการสิ้นสุดคือการติดต่อแบบจีบและ reseau คือ (แถว×บรรทัด) 1.27 × 2.54

ประเภท:

- ซีรีย์ J30J
- ซีรีย์ J30JM (ลึกลับ)
- ซีรี่ส์ J30 (พลาสติก)
- ซีรีย์ J50J
- ซีรี่ส์ J55A
- ซีรีย์ J55AM (ลึกลับ)
- ซีรีย์ J56J

This series product is equivalent to the American MDM series products, etc, the shell is aluminum alloy, contact space is 1.27mm, apply to the wire core section area is 0.1-0.15mm squared. ชุดผลิตภัณฑ์นี้เทียบเท่ากับชุดผลิตภัณฑ์ MDM อเมริกัน ฯลฯ เปลือกเป็นโลหะผสมอลูมิเนียมพื้นที่สัมผัส 1.27 มม. ใช้กับพื้นที่ส่วนแกนลวดคือ 0.1-0.15 มม. ยกกำลังสอง This product performance comply with GJB2446A( general specification for micro-miniature polarized shell rectangular electrical connectors),it is equivalent MIL-DTL-83513, it is divided to common(shell) and improved(shell) . ประสิทธิภาพของผลิตภัณฑ์นี้สอดคล้องกับ GJB2446A (ข้อกำหนดทั่วไปสำหรับขั้วต่อไฟฟ้าสี่เหลี่ยมขนาดเล็กของโพลาไรซ์เชลล์ขนาดเล็ก) มันเทียบเท่า MIL-DTL-83513 มันถูกแบ่งออกเป็นทั่วไป (เปลือก) และปรับปรุง (เปลือก) With the small install space, light weight , reliable connect, excellent electromagnetic scree, good earthquake resistance, etc. It is widely used in small space required electronic equipment and apparatus. ด้วยพื้นที่ติดตั้งขนาดเล็กน้ำหนักเบาการเชื่อมต่อที่เชื่อถือได้หินกรวดแม่เหล็กไฟฟ้าที่ยอดเยี่ยมความต้านทานแผ่นดินไหวที่ดี ฯลฯ ถูกใช้อย่างกว้างขวางในพื้นที่ขนาดเล็กที่ต้องการอุปกรณ์และเครื่องมืออิเล็กทรอนิกส์

ติดต่อเรา

(มุมมองใบหน้าของการแทรก Pin)

บันทึก:

ตัวเชื่อมต่อทั่วไปประกอบด้วย 6 ครอบครัวย่อย: ตัวเชื่อมต่อแบบสัมผัส crimp, ตัวเชื่อมประสานแบบประสาน, หน้าสัมผัสแบบอินไลน์
สำหรับ PCB N ผู้ติดต่อในบรรทัดสำหรับ PCB NJ ผู้ติดต่อมุมขวาสำหรับ PCB W ผู้ติดต่อมุมฉากสำหรับ PCB WJ

รายละเอียด:
