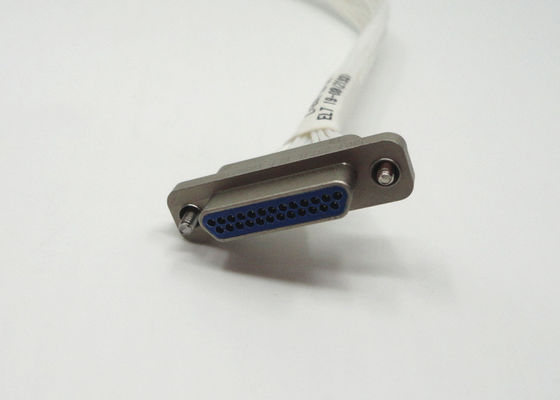

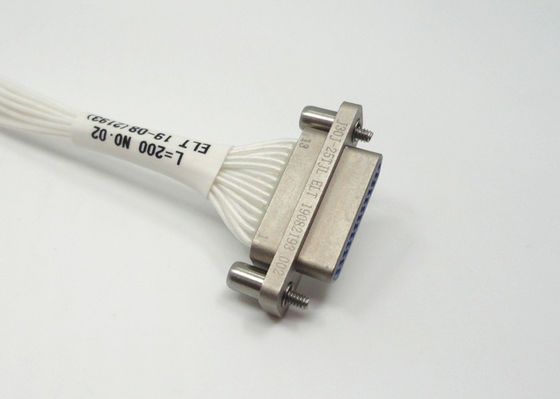

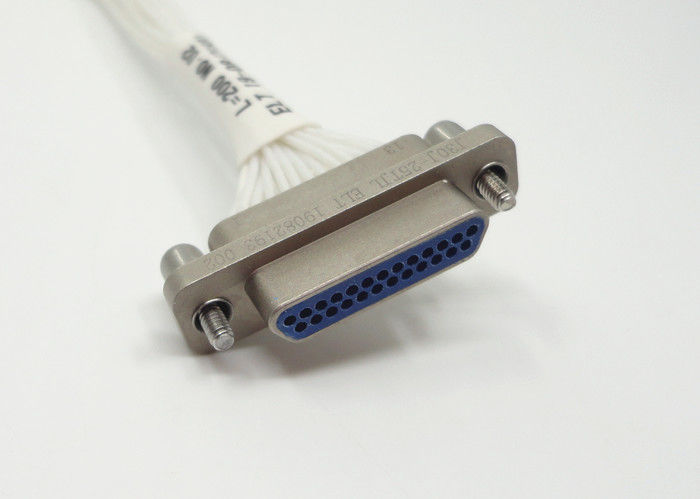

ขั้วต่อ 25 พิน รุ่น J30J แบบสี่เหลี่ยมผืนผ้าขนาดเล็ก

คุณสมบัติ:

- ระยะห่างระหว่างหน้าสัมผัส 0.635 มม., 1.27 มม., 1.91 มม.
- ตัวเลือก 1, 2, 3, 4 แถว,

- หมุดบิด, ความหนาแน่นของหน้าสัมผัสสูง

- 9-100 คอนแทค
- คุณสมบัติ MIL-DTL-83513
- ตัวเลือกแบบตรง, มุมฉาก
- ประหยัดพื้นที่และน้ำหนัก
- ทนทานต่อแรงกระแทกและการสั่นสะเทือนได้ดีเยี่ยม
- ความต้านทานหน้าสัมผัสต่ำ, ความสามารถในการรับกระแสไฟสูง, ความแข็งแรงไดอิเล็กทริกสูง
- ขั้วต่อและชุดสายเคเบิลที่ออกแบบเอง

- รูปแบบการสิ้นสุดคือหน้าสัมผัสแบบจีบ และ reseau คือ (แถว × เส้น) 1.27×2.54

ประเภท:
- ซีรีส์ J30J
- ซีรีส์ J30JM (สุญญากาศ)
- ซีรีส์ J30 (พลาสติก)
- ซีรีส์ J50J
- ซีรีส์ J55A
- ซีรีส์ J55AM (สุญญากาศ)
- ซีรีส์ J56J

การใช้งาน:
- ระบบนำทาง
- ศูนย์วิจัย
- การใช้งานทางการแพทย์
- บอร์ดต่อสายเคเบิล

- อุปกรณ์การบินและอวกาศ เรดาร์
- ขีปนาวุธและระบบนำทาง
- อุปกรณ์บนเครื่อง
- ระบบโทรคมนาคม
- Surface Mount (SMT) บอร์ดต่อสายเคเบิล

ผลิตภัณฑ์ซีรีส์นี้เทียบเท่ากับผลิตภัณฑ์ MDM series ของอเมริกา ฯลฯ เปลือกเป็นโลหะผสมอลูมิเนียม ระยะห่างหน้าสัมผัสคือ 1.27 มม. ใช้กับพื้นที่ส่วนตัดของแกนลวดคือ 0.1-0.15 มม. กำลังสอง ประสิทธิภาพของผลิตภัณฑ์นี้เป็นไปตาม GJB2446A (ข้อกำหนดทั่วไปสำหรับขั้วต่อไฟฟ้าสี่เหลี่ยมผืนผ้าแบบมีขั้วขนาดเล็ก) ซึ่งเทียบเท่ากับ MIL-DTL-83513 แบ่งออกเป็นแบบทั่วไป (เปลือก) และแบบปรับปรุง (เปลือก) ด้วยพื้นที่ติดตั้งขนาดเล็ก น้ำหนักเบา การเชื่อมต่อที่เชื่อถือได้ การป้องกันคลื่นแม่เหล็กไฟฟ้าที่ดีเยี่ยม ทนทานต่อแผ่นดินไหวได้ดี ฯลฯ ใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์และอุปกรณ์ที่ต้องการพื้นที่ขนาดเล็ก

การจัดเรียงหน้าสัมผัส

(มุมมองด้านหน้าของส่วนแทรกพิน)

หมายเหตุ:

ขั้วต่อทั่วไปประกอบด้วย 6 ตระกูลย่อย: ขั้วต่อหน้าสัมผัสแบบจีบ ขั้วต่อหน้าสัมผัสแบบบัดกรี หน้าสัมผัสแบบอินไลน์
สำหรับ PCB N, หน้าสัมผัสแบบอินไลน์สำหรับ PCB N-J, หน้าสัมผุมุมฉากสำหรับ PCB W, หน้าสัมผุมุมฉากสำหรับ PCB W-J

ข้อมูลจำเพาะ:
