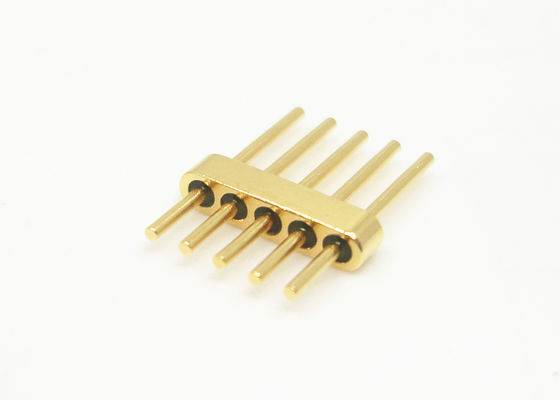

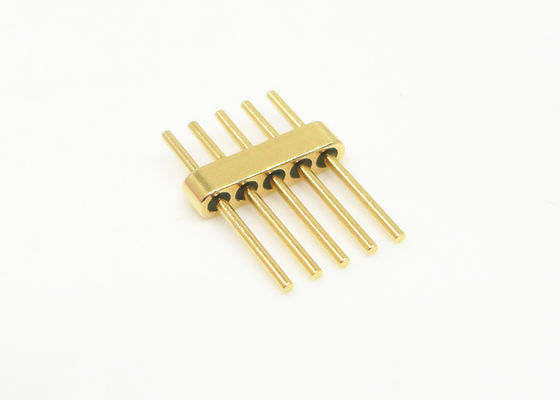

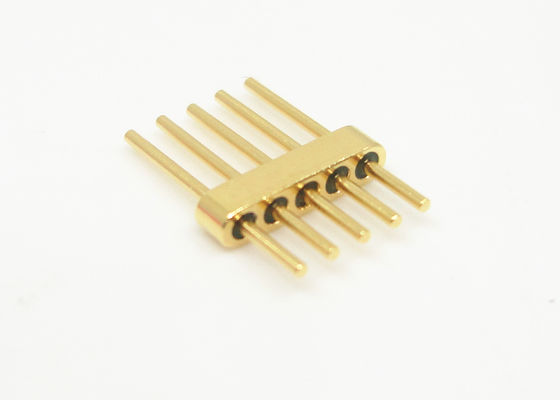

5 ปิน เครื่องเชื่อมกระจกแฮร์เมติกต่อกับโลหะ โควาร์ 4J29 วัสดุกระเป๋า JMC-289
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ส่วนหัวมัลติพิน | การชุบ: | ชุบทอง |
|---|---|---|---|
| ความต้านทาน: | อื่น | หมายเลขพิน: | 5 พิน |
| วัสดุเปลือก: | Kovar 4J29 | วัสดุพิน: | Kovar 4J29 |
| กระจก: | 7052,7070 | การเฮอัด: | <1.01325 x 10e-08 std.cc/s |
| เน้น: | เครื่องเชื่อมเหล็กกระจกแอร์เมติก 5 ปิน,คอนเนกเตอร์ปิดเปลือก Kovar 4j29,เครื่องเชื่อมประปากระจกกับโลหะ |
||
หัวต่อแบบหลายพินแบบ Hermetic 5 พิน ชุบทอง ซีลแก้วกับโลหะ
ซีลแก้วกับโลหะแบบ Hermetic สำหรับ RF/DC /หัวต่อแบบหลายพิน /คอนเนคเตอร์ หรือเรียกว่า ฉนวนแก้ว. ส่วนใหญ่ใช้ในการส่งสัญญาณไมโครเวฟ สัญญาณกำลัง และสัญญาณควบคุมระหว่างโมดูลกับโมดูล โมดูลกับส่วนประกอบที่มีข้อกำหนดการปิดผนึกด้วยแก๊ส เป็นหนึ่งในส่วนประกอบที่สำคัญที่สุดในส่วนประกอบการปิดผนึก
ใช้แก้วที่มีค่าคงที่ไดอิเล็กทริกต่ำและการสูญเสียไดอิเล็กทริกต่ำเป็นวัสดุฉนวนและรองรับ ตัวเรือนและตัวนำทำจาก โลหะผสม Kovar ที่ผ่านการเผาผนึกภายใต้อุณหภูมิสูง และพื้นผิวชุบทอง ตัวนำกลางมีรูปแบบการเชื่อมต่อที่หลากหลาย เช่น การเชื่อมด้วยลวดทอง การบัดกรี และการจับคู่ เป็นต้น ฉนวนแก้วมีขนาดเล็ก น้ำหนักเบา ปิดผนึกได้ เชื่อถือได้สูง และมีการใช้งานอย่างแพร่หลายในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์ในช่วงไม่กี่ปีที่ผ่านมา
ข้อมูลจำเพาะ:
| ชื่อผลิตภัณฑ์ | แก้วกับโลหะ หัวต่อแบบหลายพิน |
| อิมพีแดนซ์ | อื่นๆ |
| ประเภท 5 | 5 พิน |
| แถว | 1 แถว |
| สี | ชุบทอง |
| วัสดุตัวเรือนและพิน | Kovar 4J29 |
|
วัสดุแก้ว
สีแก้ว
|
ชนิด 7052 หรือ 7070
เขียวหรือขาว
|
| ช่วงความถี่ | NA |
| VSWR | NA |
| แรงดันไฟฟ้าที่ทนได้ | ≥300V |
|
การปิดผนึก อัตราการรั่วไหล |
< 1.01325 X 10-3 Pa*cm3/s |
| ความต้านทานฉนวน | ≥2000MΩ สำหรับพินเดี่ยว, ≥1000MΩ สำหรับหลายพิน, |
| อุณหภูมิการทำงาน | -65°C~+260°C |
คุณสมบัติ:
-ขนาดเล็ก
-น้ำหนักเบา
-ปิดผนึก
-คุณภาพคงที่และ ความน่าเชื่อถือสูง
-ตัวนำภายใน: การเชื่อมด้วยลวดทอง การบัดกรี และการจับคู่เป็นทางเลือก
การใช้งาน:
ช่วงการใช้งานที่กว้างของแพ็คเกจอเล็กทรอนิกส์ ดาวเทียม เรดาร์ และอื่นๆ ในสาขาการบินและอวกาศ ยานยนต์ สามารถใช้ร่วมกับผลิตภัณฑ์ SMA คลื่นมิลลิเมตรได้
ข้อดี:
-ชุบทอง 1.27um
-การควบคุม ความคลาดเคลื่อนที่เข้มงวด
-การออกแบบมาตรฐานและแบบกำหนดเองให้เลือก
-ผลิตภัณฑ์และบริการที่ คุ้มค่าสูง
-สต็อกจำนวนมากสำหรับขนาดมาตรฐาน
-จัดส่งรวดเร็วสำหรับผลิตภัณฑ์ที่กำหนดเอง

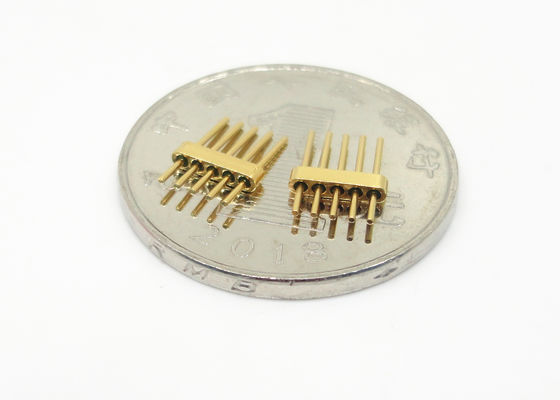

ภาพรายละเอียด
หน่วย: มม.
| หมายเลขรุ่น | A | B | C | D | E | F | G | H | จำนวนพิน | หมายเลขแถว | การเชื่อมต่อ |
| JMC-289 | 9.3 | 5 | 1.5 | 6.9 | 1.5 | 1.27 | 0.5 | 0 | 5 | 1 | บัดกรี |
รายการผลิตภัณฑ์: Catalog-Glass-to-Metal Hermetic Seals.pdf
| 50Ω RF Single-pin JM Series | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อม |
| 50Ω RF Single-pin JM Standard Series | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อม |
| 50Ω RF Single-pin JM Non-Standard Series | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อม |
| DC Single-pin JK Series | ตัวเลือกการบัดกรีและการเชื่อม |
| DC Single-pin JK Standard Series | ตัวเลือกการบัดกรีและการเชื่อม |
| DC Single-pin JK Non-Standard Series | ตัวเลือกการบัดกรีและการเชื่อมแบบหัวตะปู |
|
Multi-pin Header JMC Series
|
1-9 พิน พร้อมตัวเลือก 1-3 แถว |
| ขนาดที่กำหนดเอง |
หลากหลาย |
หมายเหตุ:
เรามีคอนเนคเตอร์ Hermetic Glass To Metal Seal Connectors มากกว่า 100,000 ชนิด หากไม่พบคอนเนคเตอร์ที่คุณต้องการ โปรดติดต่อเราพร้อมรายละเอียดของคุณ
