รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | แก้วกับแมวน้ำเฮอร์เมติกโลหะ | ความต้านทาน: | 50Ω RF |
|---|---|---|---|
| การชุบ: | ชุบทอง | เข็มหมุด: | เดี่ยว |
| วัสดุพิน: | Kovar 4J29 | กระจก: | 7052,7070 |
| ใบรับรอง: | ROHS ISO-9001-2015 | การเฮอัด: | <1.01325 x 10e-08 std.cc/s |
| เน้น: | 50Ω RF เครื่องเชื่อมต่อการสื่อสารแบบปิดปิด,เครื่องเชื่อมผนึกกระจก-โลหะเบา,ความน่าเชื่อถือสูง การปิดเจาะ feedthrough JM4018 |
||
แก้วสุญญากาศถึงโลหะซีล RF/DC Feedthroughs /ส่วนหัวแบบหลายพิน/ตัวเชื่อมต่อเรียกอีกอย่างว่าฉนวนแก้ว, ลูกปัดแก้ว. ส่วนใหญ่จะใช้ในการส่งสัญญาณไมโครเวฟ สัญญาณกำลัง และสัญญาณควบคุมระหว่างโมดูลและโมดูล โมดูลและส่วนประกอบที่มีข้อกำหนดการปิดผนึกแก๊ส พวกเขาเป็นหนึ่งในองค์ประกอบที่สำคัญที่สุดในส่วนประกอบการปิดผนึก
แก้วที่มีค่าคงที่ไดอิเล็กทริกต่ำและการสูญเสียอิเล็กทริกต่ำถูกใช้เป็นวัสดุฉนวนและรองรับ ตัวเรือนและตัวนำทำจากโลหะผสมโควาร์4J29 ที่ถูกเผาภายใต้อุณหภูมิสูง และพื้นผิวถูกชุบทอง ตัวนำกลางมีรูปแบบการสิ้นสุดที่หลากหลาย เช่น การต่อลวดทอง การบัดกรี และการผสมพันธุ์ เป็นต้นฉนวนแก้วมีขนาดเล็ก น้ำหนักเบา สุญญากาศ มีความน่าเชื่อถือสูง และแพร่หลายในอุตสาหกรรมการผลิตอุปกรณ์อิเล็กทรอนิกส์ในช่วงไม่กี่ปีที่ผ่านมา
ข้อมูลจำเพาะ:
| ชื่อสินค้า | แก้วสุญญากาศถึงซีลโลหะ |
| ความต้านทาน | 50Ω RF DC หรืออื่น ๆ |
| พิมพ์ | 1 พิน |
| แถว | 1 แถว |
| สี | ชุบทอง |
| วัสดุตัวเรือนและพิน | โควาร์ 4J29 |
|
วัสดุแก้ว
สีแก้ว
|
ประเภท 7052 หรือ 7070
สีเขียวหรือสีขาว
|
| ช่วงความถี่ | กระแสตรง~50กิกะเฮิร์ตซ์ |
| VSWR | ≤1.2 |
| ทนต่อแรงดันไฟฟ้า | ≥300V |
|
ความลึกลับ อัตราการรั่วไหล |
<1.01325 X 10-3ปะ*ซม3/วิ <1X10-9เอ็มบาร์*ลิตร/วินาที < 1 x 10-9ccHe/วินาที @ 1 atm |
| ความต้านทานของฉนวน | ≥2000MΩสำหรับพินเดี่ยว, ≥1000MΩสำหรับหลายพิน |
| อุณหภูมิในการทำงาน | -65°C~+260°C |

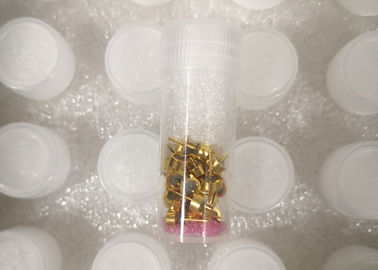

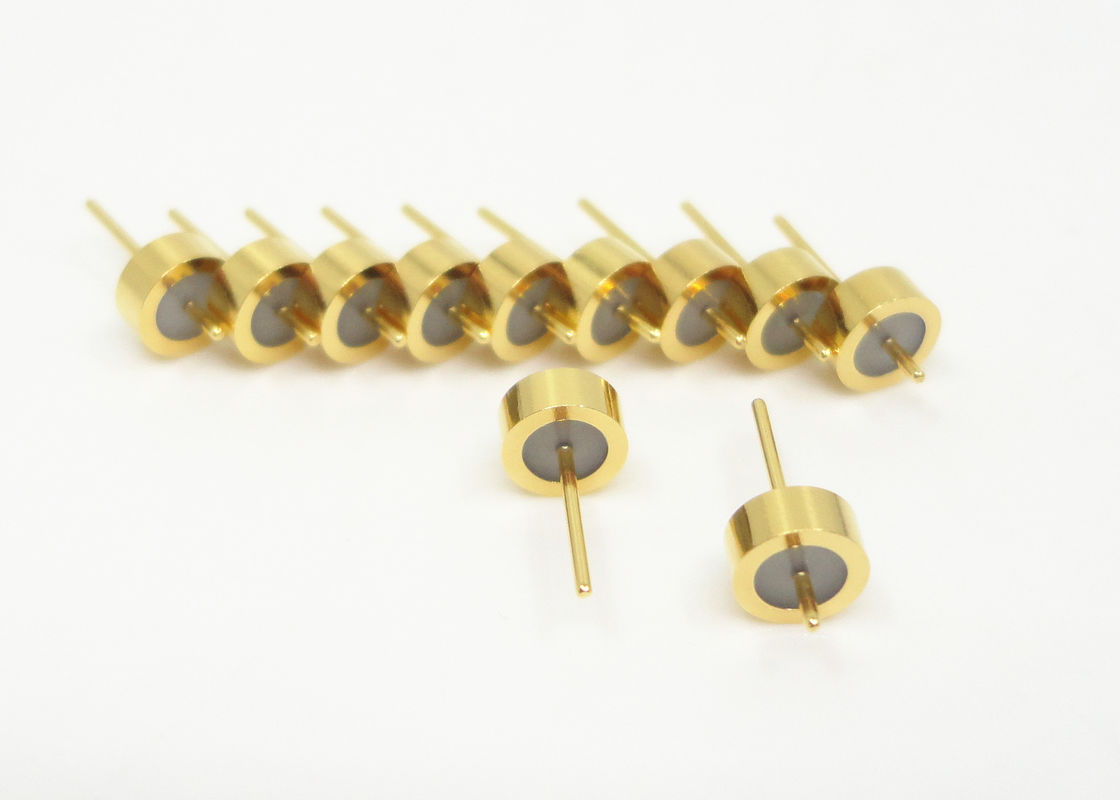

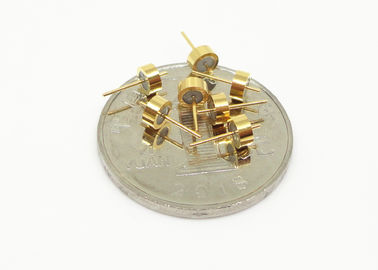

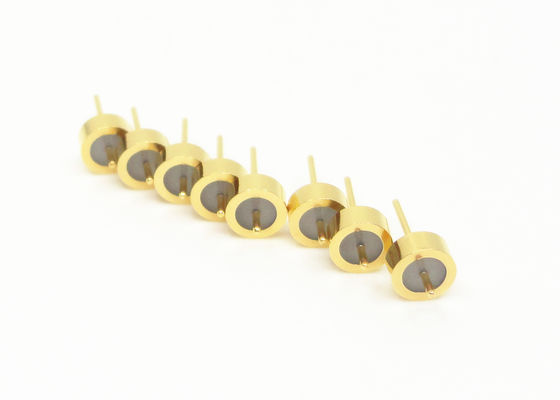

การเขียนแบบโครงร่างและรูปภาพของ JM4018
![]()
| หมายเลขรุ่น | ก | บี | ค | ง | ดี | การสิ้นสุด |
| เจเอ็ม4018 | 1.8 | 7.6 | 9.5 | 0.5 | 4 | ประสาน / ผสมพันธุ์ |
![]()
รายการสินค้า:
| ซีรีส์ JM ขาเดียว RF 50Ω | การเลือกการผสมพันธุ์และการบัดกรี |
| ซีรีส์มาตรฐาน JM ขาเดียว RF 50Ω | การเลือกการผสมพันธุ์และการบัดกรี |
| ซีรี่ส์ที่ไม่ได้มาตรฐาน JM ขาเดียว 50Ω RF | การเลือกการผสมพันธุ์และการบัดกรี |
| DC ซีรีส์ JK ขาพินเดียว | ทางเลือกของการบัดกรีและการเชื่อม |
| DC ซีรีส์มาตรฐาน JK ขาพินเดียว | ทางเลือกของการบัดกรีและการเชื่อม |
| DC พินเดี่ยว JK ซีรีส์ที่ไม่ได้มาตรฐาน | ทางเลือกการบัดกรีและการเชื่อมหัวเล็บ |
|
ซีรีส์ JMC เฮดเดอร์แบบหลายพิน
|
1-9 พินพร้อมตัวเลือก 1-3 แถว |
| มิติข้อมูลที่กำหนดเอง |
หลากหลาย |
คุณสมบัติ:
- ขนาดเล็ก
- น้ำหนักเบา
- สุญญากาศ
- คุณภาพมีเสถียรภาพและความน่าเชื่อถือสูง
- ตัวนำภายใน: การเชื่อมลวดทอง การบัดกรี และการผสมพันธุ์สำหรับการเลือก
แอปพลิเคชัน:
การประยุกต์ใช้งานที่หลากหลายของแพ็คเกจอิเล็กทรอนิกส์ ดาวเทียม เรดาร์ และอื่นๆ ในระบบการบิน การบินและอวกาศ และยานยนต์ สามารถใช้ได้กับผลิตภัณฑ์คลื่น SMA คลื่นมิลลิเมตร
บันทึก:
เรามีมากกว่า 100,000 ชนิดตัวเชื่อมต่อซีลแก้วกับโลหะแบบ Hermetic,หากไม่พบตัวเชื่อมต่อที่คุณใช้อยู่ โปรดติดต่อเราพร้อมแจ้งรายละเอียดของคุณ
