ชุบทอง50Ω 2 หลุมหน้าแปลนเมาท์เชื่อมต่อ SMA
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| รายการ: | SMA ตัวเชื่อมต่อโคแอกเชียล RF | เพศ: | ชาย |
|---|---|---|---|
| ความต้านทาน: | 50Ω | ความทนทาน: | 500 รอบ |
| แอปพลิเคชัน: | รฟ | สี: | ชุบทอง |
| แรงดันใช้งาน: | 335V rms ที่ระดับน้ำทะเล | รูปแบบร่างกาย: | ตรง |
| เน้น: | ขั้วต่อ SMA แบบติดหน้าแปลน,ขั้วต่อ SMA 2 รู,ขั้วต่อโคแอกเซียล RF 50Ω SMA |
||

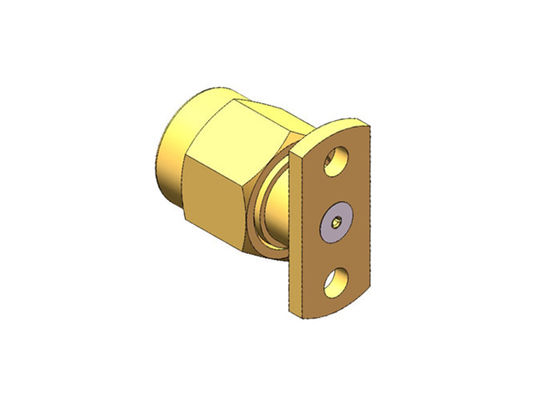

SMA Connector หน้าแปลนยึด 2 รู ชุบทองคุณภาพสูง
SMA series เป็นขั้วต่อ RF แบบโคแอกเซียลขนาดเล็ก ความถี่สูง มีลักษณะเด่นคือ ขนาดเล็ก แบนด์วิดท์ดี ประสิทธิภาพทางไฟฟ้าที่เหนือกว่า SMA เป็นขั้วต่อ RF แบบโคแอกเซียลที่ใช้กันอย่างแพร่หลายที่สุดในสาขาต่างๆ ของการสื่อสารไมโครเวฟและอุปกรณ์วัดไมโครเวฟ ขั้วต่อประสิทธิภาพสูงที่พัฒนาโดยบริษัทของเราสามารถเข้าถึง 20GHz ได้
ข้อมูลจำเพาะ:
| คุณสมบัติทางไฟฟ้า | ||
| อิมพีแดนซ์ | 50Ω | |
| ช่วงความถี่ | DC~18GHz | |
| แรงดันไฟฟ้าที่กำหนด | 335VRMS* | |
| แรงดันไฟฟ้าทนฉนวน | 1000VRMS* | |
| ความต้านทานฉนวน | ≥5000MΩ | |
| ความต้านทานศูนย์กลาง | ตัวนำกลาง | ≤3.0mΩ |
| ตัวนำนอก | ≤2.0mΩ | |
| VSWR | ≤1.3 | |
ข้อดี:
√ มีขั้วต่อให้เลือกหลากหลาย (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP เป็นต้น) มากกว่า 500 แบบ
พนักงานที่มีประสบการณ์กว่า 10 สายการผลิต
√ เชี่ยวชาญในการผลิตขั้วต่อ RF มากว่า 20 ปี
√ มีโรงงานของเราเองขนาด 35,000 ตร.ม.
√ สามารถทดแทน Lemo, Molex, YEONHO, Tyco, AMP, KET, JWT, JMT, Cvilux, GTK เป็นต้น ได้ด้วยระยะเวลาจัดส่งที่สั้น
√ ราคาที่แข่งขันได้
√ ยอดขายเฉลี่ยต่อเดือน 10 ล้าน
√ ยินดีรับคำสั่งซื้อแบบกำหนดเอง (ODM)
√ ควบคุมคุณภาพอย่างเข้มงวด (รายงาน QA) ผ่าน ISO9001, ROHS, CE
√ เรามุ่งมั่นที่จะนำเสนอผลิตภัณฑ์คุณภาพสูงแก่ลูกค้า
√ มีประสบการณ์ความร่วมมือที่ยาวนานและหลากหลายกับการจัดหาชิ้นส่วนโครงการระดับชาติ
ภาพวาดโครงร่าง:(มม.)
แคตตาล็อกสินค้า:
| RF Adapter |
| ขั้วต่อ RF SMA/SSMA |
| ขั้วต่อ RF SMP/SSMP |
| ขั้วต่อ RF TNC |
| ขั้วต่อ RF ชนิด N |
| ขั้วต่อ RF MCX/MMCX |
| ขั้วต่อ RF BNC ขั้วต่อคลื่นมิลลิเมตร (2.4 มม., 2.92 มม.) |
| ชุดสายเคเบิล RF |
| Waveguide to Coaxial Adapter |
| ซีลสุญญากาศแบบ Glass-to-metal |
| ขั้วต่อ J30J Series |
| Microwave Rotary Joints |
การใช้งาน:
*Broadband
*Instrumentation
*Phased array antennas
*Telecommunications
*Board-to-board interconnect
ขนาดอินเทอร์เฟซ:
สินค้าที่คล้ายกัน:
1.SMA ขั้วต่อ RF Coax แบบหน้าแปลนยึด 4 รู มุมฉาก
| หมายเลขรุ่น | L | L1 | L2 | D | หมายเหตุ |
| SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
| SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
| SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
| SMA-KWFD113 | 34 | 20 | 2.9 | 1.3 | |
| SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
| SMA-KWFD-120 | 16.1 | 4 | 1 | 1.3 | |
| SMA-KWFD122 | 17.1 | 203 | 4 | 1.3 |
2.ขั้วต่อ RF Coaxial แบบหน้าแปลนยึด 2 รู ตรง ชุบทองเหลือง
| หมายเลขรุ่น | L | L1 | D | D1 | D2 | หมายเหตุ |
| SMA-KFD193 | 4 | 1.5 | 0.5*0.2 | 4 | 2.2 | ด้านแบนของขั้วต่อขนานกับด้านยาวของหน้าแปลน |
| SMA-KFD524 | 5 | 2.5 | 0.5*0.2 | 4 | 2.6 | |
| SMA-KFD773 | 4 | 4 | φ1.3*0.2 | 5.2 | 2.2 | |
| SMA-KFD1207 | 3.5 | 5 | 0.5*0.2 | 4.1 | 2.6 |
หมายเหตุ:
เรามีขั้วต่อ SMA มากกว่า 10,000 ชนิด หากไม่พบขั้วต่อที่คุณต้องการ โปรดติดต่อเราพร้อมรายละเอียด
