50 โอห์ม นิกเกิลชุบ แผงยึด แจ็คตัวเมีย ตรง SMA คอนเนคเตอร์
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| รายการ: | ตัวเชื่อมต่อ SMA RF | การชุบ: | ชุบนิเกิล |
|---|---|---|---|
| เพศ: | หญิง | ความต้านทาน: | 50โอห์ม |
| ความถี่: | ดีซี~18GHz | อายุการใช้งาน: | 500 รอบ |
| ร่างกาย: | ทองเหลือง | การใช้งาน: | เครื่องเสียง/วิดีโอ/ไมโครเวฟ |
| รายการ: | ตัวเชื่อมต่อ SMA RF | การชุบ: | ชุบนิกเกิล |
| แอปพลิเคชัน: | เสียง/วิดีโอ/ไมโครเวฟ | ||
| เน้น: | 50 โอห์ม SMA แผงยึด แจ็คตัวเมีย,นิกเกิลชุบ ตรง SMA คอนเนคเตอร์,SMA RF คอนเนคเตอร์ แผงยึด |
||

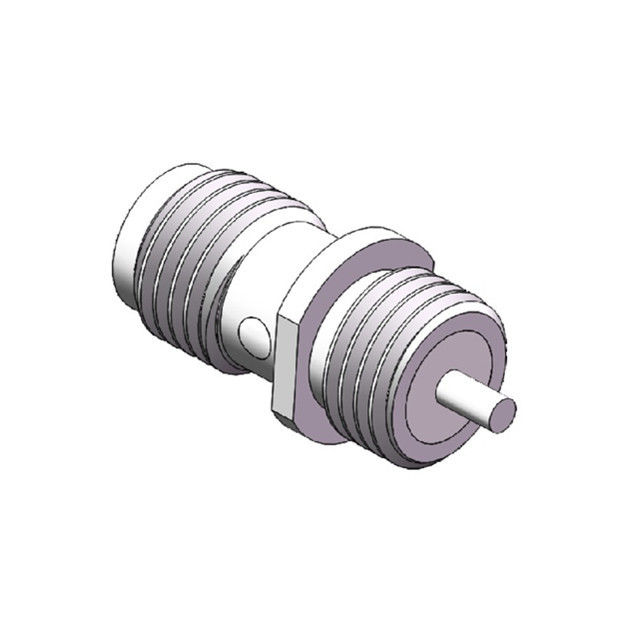

50Ohm Nickel Plating Bulkhead Female Jack Straight SMA Connector
- SMA RF connectors are available in quick connect, push-on or standard interface , straight, 90 degrees versions as well as bulkhead or 4 holes panel configurations.
- SMA RF connector is high quality and quick combinations by simply screwing two connectors together with no soldering or crimping required.
- SMA electrical connectors are widely used for microwave, antennas and testing instrumentation etc.
- SMA RF connector are threaded-coupling RF coaxial connectors with miniature size, vibration-proof and wide frequency range up to 18GHz (Our SMA RF connectors can be 20GHz).
Key Features:
- Wide variety of orientations and PCB terminations
- Frequency range up to 18GHz Sub-miniature coaxial connectors
- Using a threaded interface
- Available in passivation or gold plating
- Brass and stainless steel material options
- Available in straight or right angle versions
- With bulkhead, 2 holes panel, 4 holes panel or mountless options.
- Broad range with male, female and adapters variants.
- RoHS compliant
Specifiacation of SMA RF Connectors:
| Interface according to | IEC60169-15 |
| Impedance | 50Ω |
| Freqency Range | DC to 18GHz |
| Insertion Loss | ≤0.30dB |
| VSWR | ≤1.2(DC-6GHz) |
| Insulation Resistance | ≥5000MΩ |
| Center Contact Resistance | ≤3mΩ |
| Outer Contact Resistance | ≤2mΩ |
| Mating Cycles | ≥500 |
| Temperature Range | -65-+165℃ |
| Dielectric | PTFE |
Application:
- Microwave Systems Telecommunications
- 5G Solutions
- Measurement Systems
- Mobile Telephone WiFi Antennas Systems
More Detail of SMA RF Coax Connectors:
Product Cataloge:
| RF Adapter |
| SMA RF Connector |
| SSMP RF Connector |
| TNC RF Connector |
| N Type RF Connector |
| MCX/MMCX RF Connector |
| Millimeter Wave Connectors(2.4mm, 2.92mm) |
| RF Cable Assemblies |
| Waveguide to Coaxial Adapter |
| Glass-to-metal Hermetic Seals |
| J30J Series Connector |
| Microwave Rotary Joints |
Related Product
1.SMA Female Bulkhead Mount RF Connectors for PCB
2.SMA 4-Holes Flange Mount Right Angle RF Coax Connectors

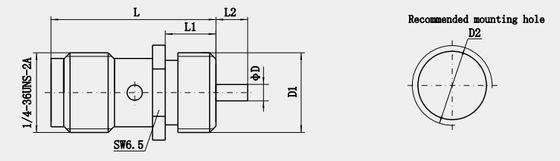

| Model No, | L | L1 | L2 | D | Note |
| SMA-KWFD | 29 | 15 | 2.9 | 1.3 | |
| SMA-KWFD8 | 15.1 | 3 | 1 | 1.3 | |
| SMA-KWFD103 | 22.4 | 5.4 | 5.7 | 1.3 | |
| SMA-KFD113 | 34 | 20 | 2.9 | 1.3 | |
| SMA-KWFD118 | 20.1 | 4.8 | 4.2 | 1.3 | |
| SMA-KWFD120 | 16.1 | 4 | 1 | 1.3 | |
| SMA-KWFD122 | 17.4 | 2.3 | 4 | 1.3 |
3.PCB Solder Mount 50Ω Gold Plated 18GHz SMA Right Angle Connectors
| Model No. | L | L1 | Note |
| SMA-KWHD | 13.5 | 3.9 | |
| SMA-KWHD9 | 11.5 | 1.9 | |
| SMA-KWHD11 | 15.6 | 6 |
4.SMA Female PCB Panel Solder Mount RF Connectors
| Model No. | L | D | D1 | Note |
| SMA-KHD9 | 2 | 1.3 | 1.4 | |
| SMA-KHD9A | 1.8 | 0.8 | 0.9 |
NOTE:
We have over 10,000 types ofSMA Connector, if the connector you are using is not found, please contact us with your details.
