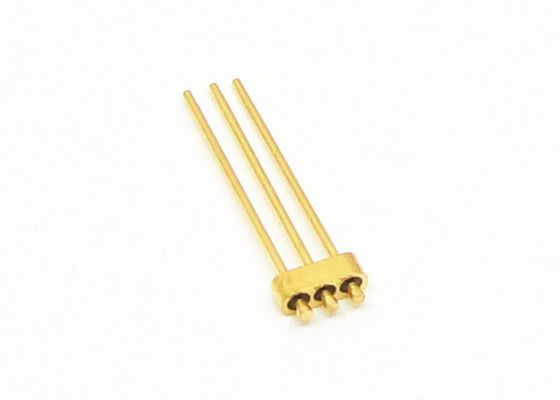

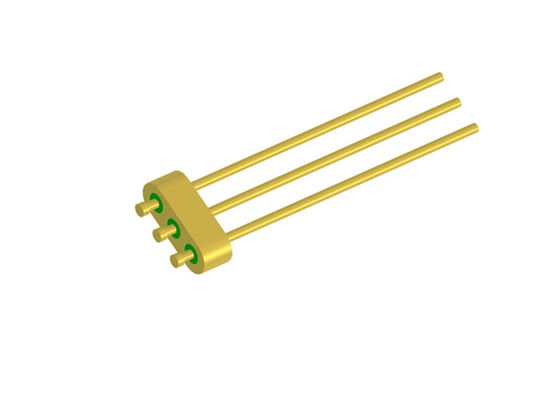

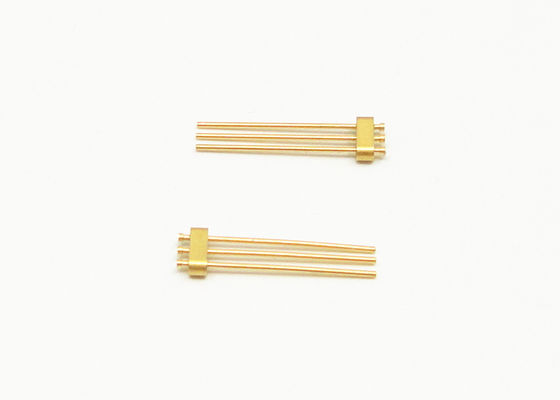

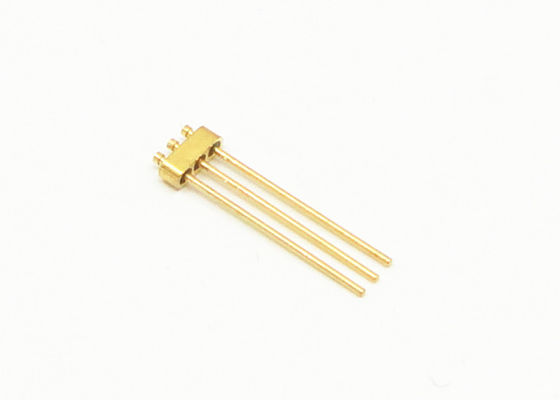

3 Pin Nail Head Glass To Metal Hermetic Seal Header With Gold Wire Bonding Surface JMC-874-JH ผิวผูกสายทอง
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| การชุบ: | ชุบทอง | เข็มหมุด: | มัลติพิน |
|---|---|---|---|
| หมายเลขพิน: | 3 พิน | วัสดุพิน: | Kovar 4J29 |
| วัสดุแก้ว: | 7052,7070, DM308 | การเฮอัด: | <1.01325 x 10e-08 std.cc/s |
| ใบรับรอง: | ROHS ISO-9001-2015 | บรรจุุภัณฑ์: | แก้วกับแมวน้ำโลหะ |
| ชื่อแบรนด์: | ELT(Elite) | โอเอ็มเอ็ม: | สามารถปรับแต่งตามความต้องการของคุณ |
| เน้น: | 3 ปินแก้วเพื่อโลหะ หัวประทับ,หัวเครื่องปักปิดปิดด้วยสายทอง,JMC-874-JH เครื่องเชื่อมกระจกกับโลหะ |
||
หัวต่อแบบหลายพินแบบเฮอร์เมติก DC แบบหัวตะปู 3 พินพร้อมพื้นผิวการเชื่อมด้วยลวดทอง
ข้อมูลจำเพาะของ JMC-874-JH:
| ชื่อผลิตภัณฑ์ | หัวต่อแบบหลายพินแบบเฮอร์เมติกหัวตะปู |
| อิมพีแดนซ์ | ไม่ระบุ |
| ประเภท | 3 พิน |
| แถว | 1 แถว |
| สี | ชุบทอง |
| วัสดุตัวเรือนและพิน | Kovar 4J29 |
|
วัสดุแก้ว
สีแก้ว
|
ประเภท 7052 หรือ 7070 หรือ DM308
เขียวหรือขาว
|
| ช่วงความถี่ | ไม่ระบุ |
| VSWR | ไม่ระบุ |
| แรงดันไฟฟ้าที่ทนได้ | ≥100V |
|
ความเป็นเฮอร์เมติก อัตราการรั่วไหล |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| ความต้านทานฉนวน | ≥2000MΩ |
| อุณหภูมิการทำงาน | -65°C~+260°C |
บทนำ
ซีลแก้วกับโลหะแบบเฮอร์เมติก RF/DC Feedthroughs /หัวต่อแบบหลายพิน /คอนเนคเตอร์ หรือที่เรียกว่า ฉนวนแก้ว. ส่วนใหญ่ใช้ในการส่งสัญญาณไมโครเวฟ สัญญาณกำลัง และสัญญาณควบคุมระหว่างโมดูลกับโมดูล โมดูลกับส่วนประกอบที่มีข้อกำหนดการปิดผนึกด้วยแก๊ส เป็นหนึ่งในส่วนประกอบที่สำคัญที่สุดในส่วนประกอบการปิดผนึก.
ใช้แก้วที่มีค่าคงที่ไดอิเล็กทริกต่ำและการสูญเสียไดอิเล็กทริกต่ำเป็นวัสดุฉนวนและรองรับ ตัวเรือนและตัวนำทำจาก โลหะผสม Kovar ที่ผ่านการเผาผนึกภายใต้อุณหภูมิสูง และพื้นผิวถูกชุบทอง ตัวนำกลางมีรูปแบบการสิ้นสุดที่หลากหลาย เช่น การเชื่อมด้วยลวดทอง การบัดกรี และการจับคู่ เป็นต้น ฉนวนแก้วมีขนาดเล็ก น้ำหนักเบา เป็นเฮอร์เมติก มีความน่าเชื่อถือสูง และมีการใช้งานอย่างแพร่หลายในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์ในช่วงไม่กี่ปีที่ผ่านมา.
คุณสมบัติ:
-ขนาดเล็ก
-น้ำหนักเบา
-เฮอร์เมติก
-คุณภาพคงที่และ ความน่าเชื่อถือสูง
-ตัวนำภายใน: การเชื่อมด้วยลวดทอง การบัดกรี และวิธีการจับคู่ให้เลือก
การใช้งาน:
ช่วงการใช้งานที่หลากหลายของแพ็คเกจอเล็กทรอนิกส์ ดาวเทียม เรดาร์ และอื่นๆ ในสาขาการบินและอวกาศ ยานยนต์ สามารถใช้ร่วมกับผลิตภัณฑ์ SMA คลื่นมิลลิเมตรได้
ข้อดี:
-ชุบทอง 1.27um
-การควบคุม ความคลาดเคลื่อนที่เข้มงวด
-การออกแบบมาตรฐานและแบบกำหนดเองให้เลือก
-ผลิตภัณฑ์และบริการ คุ้มค่าสูง
-สต็อกจำนวนมากสำหรับขนาดมาตรฐาน
-จัดส่งรวดเร็วสำหรับผลิตภัณฑ์ที่กำหนดเอง
รายการผลิตภัณฑ์:
| 50Ω RF Single-pin JM Series | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อม |
| 50Ω RF Single-pin JM Standard Series | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อม |
| 50Ω RF Single-pin JM Non-Standard Series | ตัวเลือกการบัดกรี การจับคู่ และการเชื่อม |
| DC Single-pin JK Series | ตัวเลือกการบัดกรีและการเชื่อม |
| DC Single-pin JK Standard Series | ตัวเลือกการบัดกรีและการเชื่อม |
| DC Single-pin JK Non-Standard Series | ตัวเลือกการบัดกรีและการเชื่อมแบบหัวตะปู |
|
Multi-pin Header JMC Series
|
ตัวเลือก 1-9 พินพร้อม 1-3 แถว |
| ขนาดที่กำหนดเอง |
ช่วงกว้าง |
หมายเหตุ:
เรามี คอนเนคเตอร์ซีลแก้วกับโลหะแบบเฮอร์เมติก มากกว่า 100,000 ประเภท หากไม่พบคอนเนคเตอร์ที่คุณใช้ โปรดติดต่อเราพร้อมรายละเอียดของคุณ
