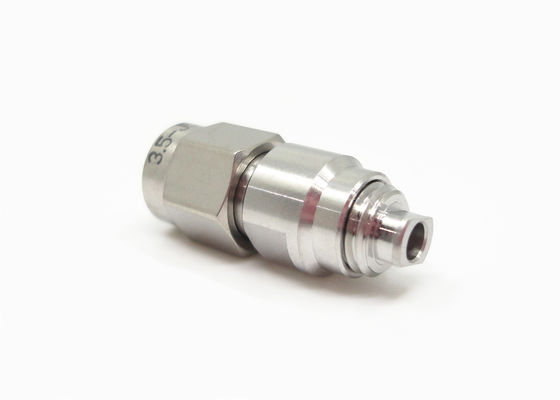

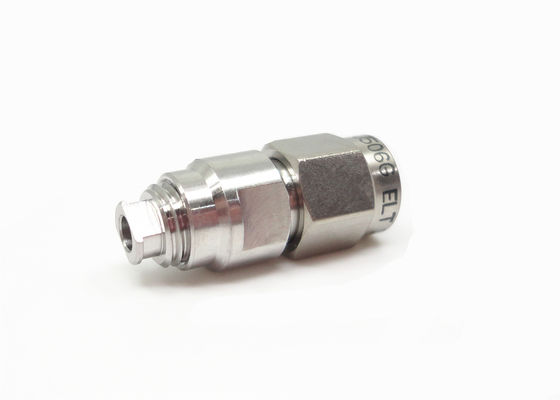

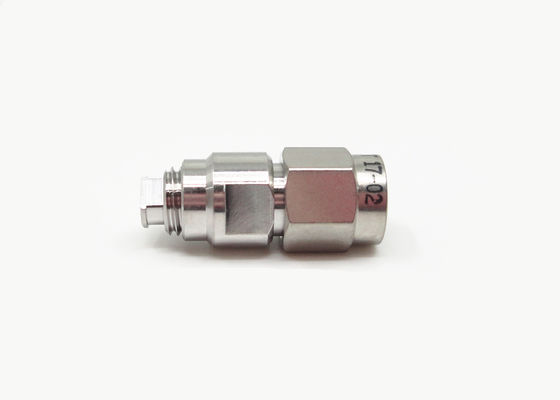

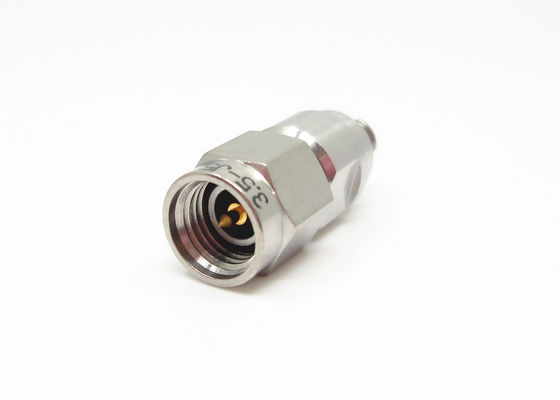

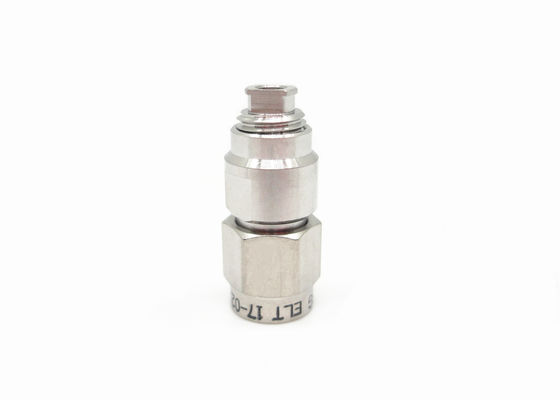

3.5 มม. ขั้วต่อ RF โคแอกเชียลสแตนเลสตัวผู้สำหรับสายเคเบิล CXN3506 คลื่นมิลลิเมตร 3.5 มม.
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| วัสดุ: | สแตนเลส | คำหลัก: | ขั้วต่อ 3.5 มม |
|---|---|---|---|
| ลักษณะความต้านทาน: | 50Ω | เพศ: | หญิง |
| ความทนทาน: | 500 รอบ | ฉนวน: | ไฟเบอร์ |
| แอปพลิเคชัน: | RF/ยานยนต์/สถานีฐาน/วิทยุ/Satcom/Telecom | ช่วงความถี่: | ดีซี~33GHz |
| เน้น: | ขั้วต่อ RF สแตนเลส 3.5 มม.,ขั้วต่อ 3.5 มม. สำหรับสายเคเบิล CXN3506,ขั้วต่อโคแอกเชียลคลื่นมิลลิเมตร 3.5 มม. |
||
ขั้วต่อ RF แบบโคแอกเชียลตัวผู้คลื่นมิลลิเมตร 3.5 มม. สำหรับสายเคเบิล
3.5 มม. ขั้วต่อเป็นขั้วต่อคลื่นมิลลิเมตรที่ใช้กันทั่วไป ความถี่คือ 33GHZ (สูงสุด 36GHZ), ใช้อินเทอร์เฟซอากาศ สามารถจับคู่และแลกเปลี่ยนกับ SMA ซีรีส์, K ซีรีส์ขั้วต่อ ด้วยข้อดีของแบนด์วิดท์ที่ยอดเยี่ยม ความน่าเชื่อถือสูง จึงใช้กันอย่างแพร่หลายในการวัดไมโครเวฟและอุปกรณ์คลื่นมิลลิเมตร
|
คุณสมบัติทางไฟฟ้า
|
||||
|
อิมพีแดนซ์
|
50Ω
|
|||
|
ช่วงความถี่
|
DC~33GHz
|
|||
|
แรงดันไฟฟ้าที่กำหนด
|
335VRMS (สูงสุดระดับน้ำทะเล)
|
|||
|
แรงดันไฟฟ้าฉนวน
|
1000VRMS (สูงสุดระดับน้ำทะเล)
|
|||
|
ความต้านทานฉนวน
|
≥5000MΩ
|
|||
|
|
ตัวนำภายนอก
|
≤2mΩ
|
||
|
ตัวนำกลาง
|
≤3mΩ
|
|||
|
VSMR
|
≤1.01+0.05f
|
|||
ขนาดอินเทอร์เฟซ (มม.)
ภาพวาดโครงร่าง:
| วัสดุและคุณสมบัติทางกล | ||
| ตัวนำภายใน | ตัวผู้ | ทองเหลือง, ชุบทอง |
| ตัวเมีย | ทองแดงเบริลเลียม, ชุบทอง | |
| สปริง | ทองแดงเบริลเลียม,ชุบนิกเกิล | |
| เปลือกและอื่นๆ | ทองเหลือง/สแตนเลส ชุบทอง/พาสซีฟ | |
| ฉนวน | PEI | |
| แหวนซีล | ยางซิลิโคน | |
| อุณหภูมิ | -55C°~+125C° | |
|
รอบการจับคู่
|
500
|
|
|
แรงบิดในการจับคู่
|
0.79N·m～1.13N·m
|
|
