SMP Full Detent RF Connector 2.79in อินเตอร์เฟส 500VRMS* ความดันเฉพาะ

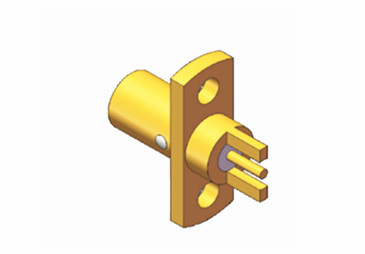

SMP Full Detent RF Connector 2.79in Interface 500VRMS* Rated Voltage
SMP Full Detent RF Connector 2.79in Interface 500VRMS* Rated Voltage SMP Full Detent RF Connector 2.79in Interface 500VRMS* Rated Voltage

ภาพใหญ่ :  SMP Full Detent RF Connector 2.79in อินเตอร์เฟส 500VRMS* ความดันเฉพาะ ราคาถูกที่สุด

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: ELT (Elite)
ได้รับการรับรอง: ISO-9001-2015
หมายเลขรุ่น: SMP-JFD88-F
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 100 ชิ้น
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: กล่องส่งออกมาตรฐาน
เวลาการส่งมอบ: ภายใน 5-7 วันทำการ (สำหรับหุ้น)
เงื่อนไขการชำระเงิน: T / T, เวสเทิร์นยูเนี่ยน, แอล / ซี
สามารถในการผลิต: 1000000 ชิ้นต่อเดือน
รายละเอียดสินค้า
ชื่อสินค้า: SMP ตัวเชื่อมต่อโคแอกเชียล RF ลักษณะตัวต่อ: มุมตรง/มุมฉาก
อุปสรรค: 50Ω ใบรับรอง: ISO-9001-2015
ความทนทาน: 500 รอบ วัสดุ: ทองเหลือง/สแตนเลส
วิธีการเมานต์: เมาท์หน้าแปลน 2 รู เพศ: เพศชายเพศหญิง
ชื่อสินค้า: ขั้วต่อโคแอกเชียล SMP RF
เน้น:

SMP Full Detent RF Connector เครื่องเชื่อมต่อ

,

ขั้วต่อ RF SMP อินเทอร์เฟซ 2.79 นิ้ว

,

ขั้วต่อ RF SMP แรงดันไฟฟ้าพิกัด 500VRMS

SMP Series 2-Hole Male Flange RF Connector with Full Detent and Deep 2.79 Inch Interface



SMP RF Connector Introduction

อินเทอร์เฟซ SMP เป็นคอนเนคเตอร์ขนาดกะทัดรัด มีขนาดเท่ากับคอนเนคเตอร์ MMCX แต่มีช่วงความถี่ตั้งแต่ DC ถึง 40GHz ซีรีส์อินเทอร์คอนเนคนี้ใช้อะแดปเตอร์แบบตัวเมียต่อตัวเมียแบบลอย (ที่เรียกกันทั่วไปว่า bullet) สำหรับการซ้อนบอร์ดที่ติดตั้งคอนเนคเตอร์ตัวผู้ SMP PCB โครงสร้างที่ทนทานและความสามารถในการรองรับการเยื้องแนวในแนวรัศมีและแนวแกนช่วยให้สามารถเชื่อมต่อแบบตาบอดได้ อินเทอร์เฟซ SMP มักใช้ในโมดูลโคแอกเชียลความถี่สูงขนาดเล็ก

คุณสมบัติและประโยชน์

  • ช่วงความถี่: DC - 40GHz
  • มาตรฐานอุตสาหกรรมตามมาตรฐานอินเทอร์เฟซ 348 series
  • สแตนเลสชุบทองและพาสซีเวต
  • การเชื่อมต่อแบบกดเข้าหรือสแน็ป
  • ตัวผู้และตัวเมีย, แบบตรงและมุมฉาก
  • ประเภทปกติและซีลสุญญากาศ, แบบยึดหน้าแปลนและแบบเกลียว
  • ปลั๊กมีสามรูปแบบอินเทอร์เฟซ - แบบเต็มเดือย, แบบจำกัดเดือย และแบบเรียบ (รวมถึงแบบมีเบรก)
  • มีคอนเนคเตอร์แบบกำหนดเอง

ข้อมูลจำเพาะ

ลักษณะทางไฟฟ้า
อิมพีแดนซ์ 50Ω
ช่วงความถี่ DC~40GHz
แรงดันไฟฟ้าที่กำหนด 170VRMS*
ความต้านทานฉนวน ≥2000MΩ
แรงดันไฟฟ้า-ความต้านทานของไดอิเล็กทริก 500VRMS*

ความต้านทานศูนย์กลาง



ตัวนำภายนอก ปกติ≤2.5mΩ, ซีล≤4mΩ
ตัวนำกลาง ปกติ≤6mΩ,    ซีล≤26mΩ
VSWR ≤1.3



วัสดุและลักษณะทางกล
ตัวนำกลาง ตัวผู้ ทองเหลืองผสมดีบุก, ชุบทอง
ตัวเมีย ทองเหลืองเบริลเลียม, ชุบทอง
หน้าสัมผัสยืดหยุ่น ทองเหลืองเบริลเลียม ชุบทอง
เปลือกและชิ้นส่วนโลหะอื่นๆ ทองเหลือง สแตนเลส ชุบทอง พาสซีเวต
ฉนวน การเผาแก้ว/PTFE/PEI
อัตราการรั่วซึมของผลิตภัณฑ์สุญญากาศ 1.01325×10-3Pa·cm3/s

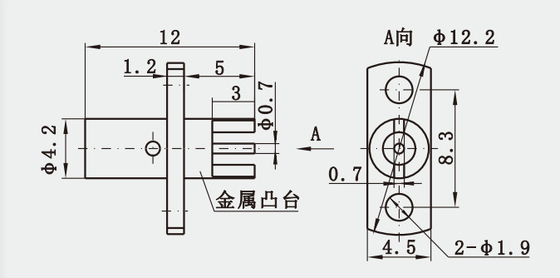

ภาพวาดโดยละเอียดของ

SMP Series 2-Hole Male Flange RF Connector with Full Detent and Deep 2.79 Inch Interface:

SMP Full Detent RF Connector 2.79in อินเตอร์เฟส 500VRMS* ความดันเฉพาะ

หมายเลขรุ่น
รูปแบบอินเทอร์เฟซ
หมายเหตุ
SMP-JFD89
Limited Detent

SMP-JFD97G Limited Detent
SMP-JFD98G Limited Detent
SMP-JFD101 Limited Detent



การใช้งาน

การสื่อสารไร้สาย: คอนเนคเตอร์โคแอกเชียล RF ถูกนำมาใช้อย่างแพร่หลายในระบบสื่อสารไร้สาย เช่น สถานีฐานสื่อสารเคลื่อนที่ อุปกรณ์สื่อสารผ่านดาวเทียม และระบบเรดาร์ ใช้ในการเชื่อมต่อเครื่องส่งสัญญาณ เครื่องรับ และเสาอากาศสำหรับการส่งและกระจายสัญญาณ





หมายเหตุ:
เรามีคอนเนคเตอร์ SMP connector มากกว่า 10,000 ชนิด หากไม่พบคอนเนคเตอร์ที่คุณต้องการ โปรดติดต่อเราพร้อมรายละเอียด
