ทองแดง Plated SMA ผู้ชาย RF Connector สแตนเลส
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| Product name: | RF Connector | Plating: | Gold Plated |
|---|---|---|---|
| Impedance: | 50Ω | Certificate: | CE ROHS |
| Dielectric: | PTFE | Type: | RF Connector |
| Style: | Right Angle | Material: | Brass |
| เน้น: | เครื่องเชื่อม RF PTFE SMA,RF สายต่อมุมขวาจากสแตนเลส,SMA สายต่อมุมขวาเพศชาย |
||

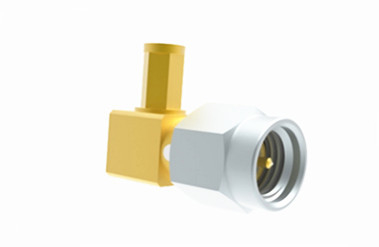

ขั้วต่อ SMA ตัวผู้ RF สแตนเลสสตีล มุมฉาก
ชนิด SMA เป็นขั้วต่อโคแอกเซียล RF ที่หลากหลายซึ่งมีการใช้งานอย่างแพร่หลาย โดยมีข้อต่อแบบเกลียวขนาดกะทัดรัด มีอิมพีแดนซ์ลักษณะเฉพาะ 50 โอห์ม ขั้วต่อเหล่านี้เป็นที่รู้จักกันดีในเรื่องแบนด์วิดท์ความถี่ที่กว้าง ประสิทธิภาพที่เหนือกว่า และความน่าเชื่อถือสูง พวกเขาถูกนำมาใช้เพื่อเชื่อมต่อสายเคเบิล RF หรือสายไมโครสตริปในวงจร RF ของระบบ WLAN โปรแกรมควบคุม อุปกรณ์ไมโครเวฟ และระบบการสื่อสารดิจิทัล โดยการใช้สายเคเบิลกึ่งแข็งหรือกึ่งยืดหยุ่น ความถี่ในการทำงานสามารถเข้าถึงได้ถึง 18 GHz
ข้อมูลจำเพาะ:
| อินเทอร์เฟซตาม | IEC60169-15 |
| อิมพีแดนซ์ | 50Ω |
| ช่วงความถี่ | DC ถึง 18GHz |
| การสูญเสียการแทรก | ≤0.30dB |
| VSWR | ≤1.2 (DC-6GHz) |
| ความต้านทานฉนวน | ≥5000MΩ |
| ความต้านทานหน้าสัมผัสตรงกลาง | ≤3mΩ |
| ความต้านทานหน้าสัมผัสภายนอก | ≤2mΩ |
| รอบการผสมพันธุ์ | ≥500 |
| ช่วงอุณหภูมิ | -65-+165℃ |
| ไดอิเล็กทริก | PTFE |

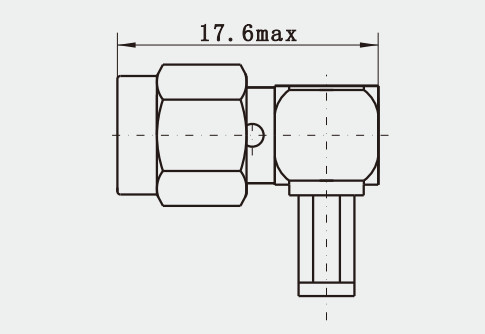

ภาพวาดโดยละเอียด
การใช้งาน:
การสื่อสารไมโครเวฟ: เนื่องจากลักษณะแบนด์วิดท์ที่กว้าง ขั้วต่อ SMA จึงถูกนำมาใช้ในระบบการสื่อสารไมโครเวฟเพื่อเชื่อมต่อสายเคเบิลระหว่างเสาอากาศและตัวรับส่งสัญญาณ เพื่อให้มั่นใจถึงการส่งสัญญาณที่เสถียร
อุปกรณ์ทดสอบ RF: ในอุปกรณ์ทดสอบและวัดค่า RF ขั้วต่อ SMA ใช้เพื่อเชื่อมต่อเครื่องมือทดสอบกับอุปกรณ์ภายใต้การทดสอบสำหรับการวิเคราะห์สัญญาณที่แม่นยำ
ระบบเรดาร์: ในระบบเรดาร์ ขั้วต่อ SMA ใช้เพื่อเชื่อมโยงโมดูลรับและส่งสัญญาณ ช่วยในการส่งสัญญาณเรดาร์
การสื่อสารผ่านดาวเทียม: ที่สถานีภาคพื้นดินสำหรับการสื่อสารผ่านดาวเทียม ขั้วต่อ SMA ถูกนำมาใช้เพื่อเชื่อมต่อเสาอากาศและอุปกรณ์อื่นๆ ที่เกี่ยวข้องสำหรับการส่งสัญญาณที่มีประสิทธิภาพ
แคตตาล็อกผลิตภัณฑ์:
| อะแดปเตอร์ RF |
| อะแดปเตอร์ Waveguide to Coaxial |
| ซีลสุญญากาศแบบแก้วต่อโลหะ |
| ขั้วต่อซีรีส์ J30J |
| ข้อต่อแบบหมุนไมโครเวฟ |
| ชุดสายเคเบิล RF |
| ขั้วต่อ SMA/SSMA RF |
| ขั้วต่อ SMP/SSMP RF |
| ขั้วต่อ MCX/MMCX RF |
| ขั้วต่อ TNC RF |
| ขั้วต่อ N Type RF |
| ขั้วต่อ BNC RF |
| ขั้วต่อคลื่นมิลลิเมตร (2.4 มม., 2.92 มม.) |
ยังมีขั้วต่อ SMA RF อื่นๆ:
หมายเหตุ:
เรามีมากกว่า 10,000 ประเภทของ อะแดปเตอร์ขั้วต่อ, หากไม่พบขั้วต่อที่คุณใช้อยู่ โปรดติดต่อเราพร้อมรายละเอียดของคุณls.
