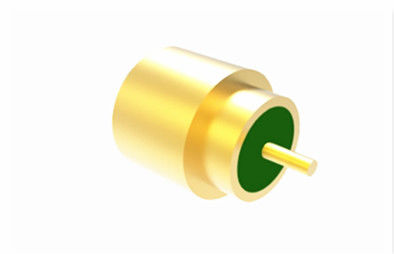

ขั้วต่อ RF เมาท์ PCB ตัวผู้ปิดผนึกอย่างแน่นหนา ASMP ปลั๊กแบบย้อนเต็ม

ขั้วต่อ RF แบบติดตั้งบน PCB ตัวผู้ ASMP แบบปิดผนึกสุญญากาศ แบบ Full Detent

ASMP เป็นขั้วต่อ RF แบบเสียบตาบอดที่เป็นนวัตกรรมใหม่ ซึ่งมีโครงสร้างและการใช้งานเหมือนกับ SMP มีขนาดภายนอกใหญ่กว่า SMP ประมาณ 22% ส่งผลให้กำลังส่งเพิ่มขึ้นเกือบ 30% ถึง 50% ASMP เหมาะอย่างยิ่งสำหรับการเชื่อมต่อแบบบอร์ดต่อบอร์ด การติดตั้งแบบโมดูลหนาแน่น และการใช้งานที่ต้องการกำลังสูง ขั้วต่อ SMP ตัวผู้มีให้เลือกสองประเภทอินเทอร์เฟซ - แบบ Full Detent และแบบ Smooth Bore ในขณะที่ขั้วต่อตัวเมียมีอินเทอร์เฟซเดียวที่เข้ากันได้กับขั้วต่อตัวผู้ทั้งสองประเภท

คุณสมบัติ:

1. การเสียบตาบอด: การออกแบบขั้วต่อ ASMP ช่วยให้เสียบตาบอดได้ ซึ่งช่วยให้เชื่อมต่อได้ง่ายและแม่นยำแม้ในสภาพแวดล้อมที่มีทัศนวิสัยหรือการเข้าถึงจำกัด เช่น ในแผงวงจรที่หนาแน่น
2. ความเข้ากันได้: แม้จะมีขนาดใหญ่ขึ้น แต่ขั้วต่อ ASMP ยังคงเข้ากันได้กับระบบขั้วต่อ SMP ที่มีอยู่ ทำให้ง่ายต่อการรวมเข้ากับระบบที่มีอยู่ซึ่งอาจใช้ขั้วต่อ SMP อยู่แล้ว
3. ตัวเลือกอินเทอร์เฟซ: อินเทอร์เฟซขั้วต่อ SMP ตัวผู้ แบบ Full Detent และ Smooth Bore ก็มีให้เลือกใน ASMP เช่นกัน ซึ่งให้ความยืดหยุ่นในการกำหนดค่าการเสียบ
4. การใช้งานแบบบอร์ดต่อบอร์ด: เนื่องจากการออกแบบและความสามารถในการจัดการกำลัง ขั้วต่อ ASMP จึงเหมาะอย่างยิ่งสำหรับการเชื่อมต่อแบบบอร์ดต่อบอร์ด ซึ่งมักมีพื้นที่จำกัดและต้องส่งสัญญาณกำลังสูงได้อย่างมีประสิทธิภาพ

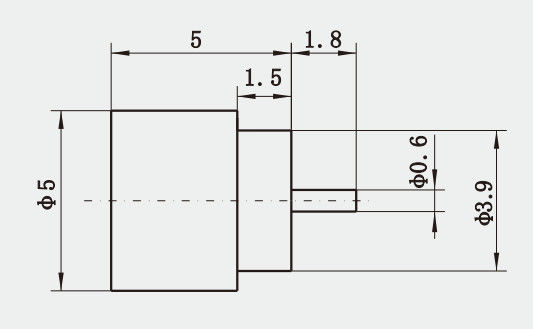

ภาพวาดโครงร่าง ของ
ขั้วต่อ RF แบบติดตั้งบน PCB ตัวผู้ ASMP แบบปิดผนึกสุญญากาศ แบบ Full Detent


คำแนะนำการติดตั้ง:



หมายเหตุ:
เรามีอะแดปเตอร์ SMP ตัวเมีย ตัวผู้ มากกว่า 1,000 ประเภทให้เลือก หากไม่พบผลิตภัณฑ์ที่คุณกำลังใช้งาน โปรดติดต่อเราเพื่อขอแคตตาล็อกฉบับเต็ม ยอมรับขนาดที่กำหนดเองได้
ประเภทผลิตภัณฑ์:

1. ขั้วต่อ RF, อะแดปเตอร์ (DC ถึง 110GHz)
2. ชุดสายเคเบิล RF และ Wave-guide
3. อะแดปเตอร์ Wave-guide เป็น Coax
4. ขั้วต่อแบบบูรณาการ (RF และ DC)
5. ขั้วต่อสี่เหลี่ยมขนาดเล็ก (J30J, Micro D-sub)
6. ซีลสุญญากาศแก้วกับโลหะ, เฮดเดอร์, ฟีดทรู (RF และ DC)
7. ข้อต่อหมุนไมโครเวฟ
8. ผลิตภัณฑ์ ODM
