SMA ชายทองแดง Plated RF Coaxial Connector สําหรับสาย SFF-50-1
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ตัวเชื่อมต่อ SMA RF | การชุบ: | ชุบทอง |
|---|---|---|---|
| ความทนทาน: | 500 รอบ | วัสดุติดต่อ: | ทองเหลือง, BeCu |
| วัสดุ: | สีเหลือง | มาตรฐานการออกแบบ:: | IEC60169-15 |
| ประเภท: | ตรง | เพศ: | ชาย |
| เน้น: | สายต่อ RF SMA ทอง,สายเชื่อม RF SMA ทองแดง,เครื่องเชื่อม RF Coaxial ที่เคลือบทอง |
||

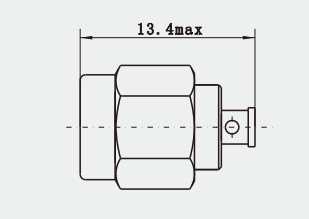

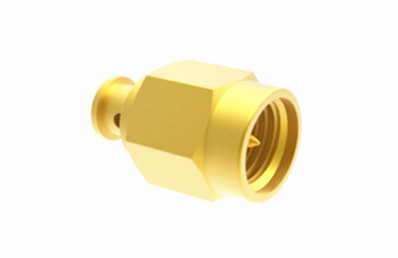

SMA ชายทองแดง Plated RF Coaxial Connector สําหรับสาย SFF-50-1
เครื่องเชื่อม coaxial SMA RF คือ เครื่องเชื่อม coaxial ความถี่สูงที่คอมแพคต และออกแบบให้ตรงกับ MIL-C-39012
มันมีข้อดีหลายอย่าง เช่น ขนาดเล็ก, ระยะความถี่ที่กว้างขวาง, ผลงานทางกลและไฟฟ้าที่ดีเยี่ยม, และความน่าเชื่อถือสูง.มีการใช้งานที่แพร่หลายในอุปกรณ์สื่อสารไมโครเวฟและอุปกรณ์วัดไมโครเวฟซีรีย์ของสายเชื่อมที่มีความสามารถสูงที่พัฒนาโดยบริษัทของเรา สามารถจัดการกับความถี่ถึง 20GHz
รายละเอียดไฟฟ้า:
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 18GHz | |
| ความดันเฉพาะ | 335VRMS* | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1000VRMS* | |
| ความต้านทานต่อการปิด | ≥ 5000MΩ | |
| ความต้านทานกลาง | คอนดิกเตอร์ศูนย์ | ≤3.0mΩ |
| คอนดิกเตอร์ภายนอก | ≤2.0mΩ | |
| VSWR | ≤ 1.3 | |
คุณสมบัติของวัสดุและเครื่องกล:
| คอนดิกเตอร์ศูนย์ | เพศชาย | เนื้อทองแดง |
| หญิง | Sn-P ทองแดง | |
| สัมผัสยืดหยุ่น | โบรนซ์เบอริลเลียม นิเคิลเคลือบ | |
| กล่องและชิ้นส่วนโลหะอื่น ๆ | หมึก | |
| การปรับปรุงความอ่อนแอ | ||
| ผ้าม่าน | หมึก | |
| ทอร์คการกระชับของการเชื่อม | 0.79-1.13 นิเมตร | |
| ความทนทาน | 500 จันทร์ | |
| แหวนประทับ | ยางซิลิโคน | |
| อุปกรณ์แยก | PTFE | |
รายละเอียดสิ่งแวดล้อม:
| อุณหภูมิการทํางาน | -40 ถึง +85 องศาเซลเซียส |
รายละเอียดสินค้าของSMA ชายทองแดง Plated RF Coaxial Connector สําหรับสาย SFF-50-1:
คุณสมบัติของ SMA RF Connector:
1การตั้งมาตรฐาน: เครื่องเชื่อม SMA ติดตามมาตรฐาน MIL-C-39012 มาตรฐานทหารที่กําหนดไว้สําหรับกระทรวงกลาโหมสหรัฐอเมริกา เพื่อรับประกันคุณภาพและความสม่ําเสมอของสินค้า
2ความเหมาะสม: ขณะที่ SMA เป็นมาตรฐาน, อาจมีความแตกต่างเล็ก ๆ ระหว่างสมาคเนคเตอร์ที่ผลิตโดยผู้ผลิตที่แตกต่างกัน, ดังนั้นปัญหาความเหมาะสมควรถูกพิจารณาในการใช้งานจริง.
3ความสามารถในการปรับปรุงสภาพแวดล้อม: โดยทั่วไปมันสามารถทนความแตกต่างของอุณหภูมิและสภาพแวดล้อมทําให้มันเหมาะสําหรับทั้งภายในและภายนอก.
การใช้งาน:
1. รอบที่ป้องกัน RF และเครื่องทดสอบ: ในการใช้งานที่ต้องการป้องกันการรบกวน RFเครื่องเชื่อม SMA สามารถใช้ในการเชื่อมอุปกรณ์ภายในห้องปกปิดกับอุปกรณ์ภายนอก.
2. คอปเลอร์ทิศทางและเครื่องแยกพลังงาน: เมื่อสัญญาณต้องกระจายไปในเส้นทางที่แตกต่างกัน หรือเมื่อการวัดพลังงานสัญญาณจําเป็นเครื่องเชื่อม SMA สามารถใช้ในการเชื่อมส่วนประกอบ RF ที่สําคัญเหล่านี้.
3การทดสอบครึ่งตัวนําและ IC: ระหว่างการทดสอบอุปกรณ์ครึ่งตัวนําและวงจรบูรณาการ, สายเชื่อม SMA สามารถใช้ในการนําสัญญาณทดสอบไปยังชิปที่กําลังทดสอบ.
รายการสินค้า:
| เครื่องปรับรังสี |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม RF SMP/SSMP |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม RF BNC เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
| รวมเคเบิล RF |
| คลื่นนําไปยังตัวปรับ Coaxial |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
หมายเหตุ:เรามีสินค้าเชื่อมต่อมากกว่า 4000 ชนิด หากเชื่อมต่อที่คุณใช้ไม่ได้ติดต่อเราด้วยรายละเอียดของคุณ
