สแตนเลสชุบนิกเกิล SMA ขั้วต่อ RF หญิงพร้อมไมโครสตริป
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| Product name: | SMA RF Coaxial Connector | Plating: | Nickel Plated |
|---|---|---|---|
| Gender: | Female | Impedance: | 50Ω |
| Frequency: | DC~18GHz | Insulators: | PTFE |
| Application: | Microwave | Material: | Stainless Steel |
| เน้น: | ขั้วต่อ SMA หญิงชุบนิกเกิล,สายเชื่อม RF SMA สแตนเลส,ขั้วต่อ RF ไมโครสตริป SMA หญิง |
||
เครื่องเชื่อม RF หญิง SMA ที่เคลือบไนเคิลจากสแตนเลส มีไมโครสติป
ซีรี่ย์ SMA เป็นเครื่องเชื่อม RF coaxial ความถี่สูงที่คอมพัคคติ และพัฒนาและผลิตตาม MIL-C-39012 โดยมีขนาดเล็ก ความกว้างแบนด์วิทและผลิตผลงานไฟฟ้าที่ดีกว่าในฐานะหนึ่งในเครื่องเชื่อม RF coaxial ที่ใช้กันทั่วไปในสาขาต่าง ๆ ของอุปกรณ์สื่อสารและวัดไมโครเวฟ, เครื่องเชื่อม SMA ที่มีประสิทธิภาพสูงของเรา สามารถทํางานได้ถึง 20GHz
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ω | |
| ระยะความถี่ | DC ~ 18GHz | |
| ความดันเฉพาะ | 335VRMS* | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1000VRMS* | |
| ความต้านทานต่อการปิด | ≥ 5000MΩ | |
| ความต้านทานกลาง | คอนดิกเตอร์ศูนย์ | ≤3.0mΩ |
| คอนดิกเตอร์ภายนอก | ≤2.0mΩ | |
| VSWR | ≤ 1.3 | |
| คุณสมบัติของวัสดุและเครื่องกล: | |||
| คอนดิกเตอร์ศูนย์ | ชาย/พล็อก | สีเหลือง | ทองคํา |
| หญิง/ซ็อต | เบริลเลียมทองแดง | ทองคํา | |
| สัมผัสที่ทนทาน | เบริลเลียมทองแดง | เครื่องเคลือบ nickel | |
| กล่อง/โฮสติก | สีเหลือง | ทองคํา | |
| กล่อง/โฮสติก | สแตนเลส | ปรสิต | |
| อุปกรณ์กันไฟ | PTFE | ||
| แหวนประทับ | ยางซิลิโคน | ||
| ความทนทาน | 500จักรยาน | ||
| ทอร์ค | 0.79 ~ 1.13N.m | ||
| *วัสดุอื่น ๆ และการเคลือบปลายสามารถ customzied | |||

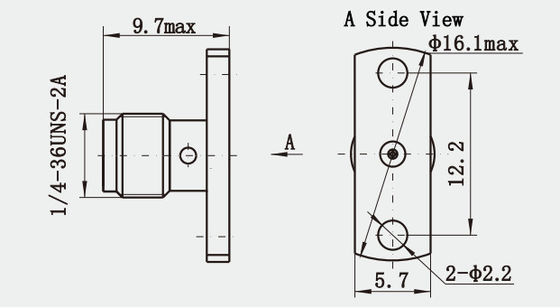

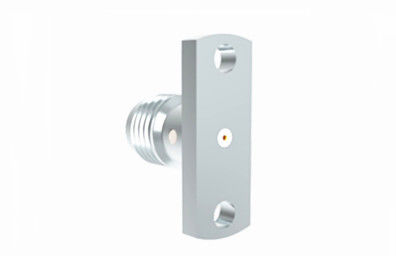

รูปภาพและภาพเพิ่มเติมของ
เครื่องเชื่อม RF หญิง SMA ที่เคลือบไนเคิลจากสแตนเลส มีไมโครสติป:
(หน่วย: mm)
ข้อดี:
1ผลประกอบการไฟฟ้าที่ดี: ภายในช่วงความถี่การทํางานของสมาเชื่อมประกอบการสูญเสียการกลับที่ต่ํา (การสอดคล้องอุปสรรคที่ดี) เสียการใส่ที่ต่ําและสัดส่วนคลื่นยืนแรงดันที่ดี (VSWR).
2ความมั่นคงทางกล: เครื่องเชื่อม SMA ใช้กลไกการเชื่อมต่อที่มีเส้นใยที่รับประกันความมั่นคงในการเชื่อมต่อที่แข็งแกร่งและสามารถซ้ําได้
3ความต้านทานต่อการกัดกรอง: การใช้วัสดุจากสแตนเลส ทําให้สายต่อ SMA มีความต้านทานต่อการกัดกรองสูง ทําให้เหมาะสําหรับสภาพแวดล้อมกลางแจ้งหรือที่รุนแรง
การใช้งาน:
1ระบบสื่อสารไมโครเวฟ: ในระบบสื่อสารจุดต่อจุดและดาวเทียม สายเชื่อม SMA ใช้ในการส่งสัญญาณที่มีประสิทธิภาพสูง
2อุปกรณ์ทดสอบ:สายเชื่อม SMA มักพบในอุปกรณ์ทดสอบ RF เช่น เครื่องวิเคราะห์เครือข่ายและเครื่องวิเคราะห์สเปคตรัม เพราะมันสามารถจัดการสัญญาณความถี่สูงโดยไม่นําเสนอการสูญเสียการใส่มากเกินไป.
3ระบบราดาร์และระบบนําทาง: ในระบบราดาร์และการนําทาง GPS สามารถใช้สายเชื่อม SMA เพื่อเชื่อมต่อแอนเทนน่าและส่วนประกอบความถี่สูงอื่น ๆ ได้
รายการสินค้า:
| เครื่องปรับรังสี |
| สายเชื่อม RF SMA/SSMA |
| เครื่องเชื่อม RF SMP/SSMP |
| เครื่องเชื่อม RF TNC |
| เครื่องเชื่อม RF ประเภท N |
| เครื่องเชื่อม RF MCX/MMCX |
| เครื่องเชื่อม RF BNC เครื่องเชื่อมคลื่นมิลลิเมตร ((2.4mm, 2.92mm) |
| รวมเคเบิล RF |
| คลื่นนําไปยังตัวปรับอากาศแบบโคอาเซียล |
| ปริมณฑลประปาจากกระจกไปยังโลหะ |
| เครื่องเชื่อม J30J Series |
| เครื่องย่อยหมุนไมโครเวฟ |
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของSMA เครื่องเชื่อมต่อ, หากเชื่อมที่คุณใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณ.
