รายละเอียดสินค้า:
การชำระเงิน:
|
| การชุบ: | ชุบทอง / ทู่ | อุปสรรค: | 50Ω |
|---|---|---|---|
| ใบรับรอง: | ISO-9001-2015 | อิเล็กทริก: | PEI/PLF |
| ประเภท: | ขั้วต่อ RF | เพศ: | ชาย |
| ความทนทาน: | 500 รอบ | ||
| เน้น: | เครื่องเชื่อม RF ชายจากสแตนเลส,เครื่องเชื่อม RF สําหรับเคเบิล CXN3506,1.0มม RF Connector สำหรับ MF108A |
||
1. อุปกรณ์สื่อสารไร้สาย: ขั้วต่อ MSSM มีการใช้งานอย่างแพร่หลายในอุปกรณ์สื่อสารไร้สาย เช่น สถานีฐาน ระบบเสาอากาศ และจุดเข้าใช้งานไร้สาย การออกแบบที่กะทัดรัดช่วยให้สามารถติดตั้งในพื้นที่จำกัด ในขณะที่ประสิทธิภาพทางไฟฟ้าสูงช่วยให้มั่นใจได้ถึงความเสถียรและประสิทธิภาพในการส่งสัญญาณ ซึ่งมีความสำคัญอย่างยิ่งต่อการปรับปรุงคุณภาพและความครอบคลุมของการสื่อสารไร้สาย
ผลิตภัณฑ์ซีรีส์ MSSM เป็นขั้วต่อคลื่นมิลลิเมตรประสิทธิภาพสูงที่มีความถี่สูงถึง 40GHz ใช้การเชื่อมต่อแบบเกลียวอินเทอร์เฟซอากาศและสามารถใช้แทนที่ขั้วต่อซีรีส์ SSMA ได้ ขั้วต่อซีรีส์ MSSM มีลักษณะของขนาดเล็ก น้ำหนักเบา ความถี่ในการทำงานสูง และการเชื่อมต่อที่เชื่อถือได้ มีการใช้งานอย่างแพร่หลายในการวัดไมโครเวฟความถี่สูงและคลื่นมิลลิเมตร
อุปกรณ์
ข้อมูลจำเพาะ:
หมายเหตุ: ข้อมูลเฉพาะของรุ่นขึ้นอยู่กับข้อมูลในเอกสารข้อมูลจำเพาะของผลิตภัณฑ์
| ลักษณะทางไฟฟ้า | |
| อิมพีแดนซ์ | 50Ω |
| ช่วงความถี่ | DC~40GHz |
| แรงดันไฟฟ้าทนต่อฉนวน | 500VRMS* |
| ความต้านทานฉนวน | ≥5000MΩ |
| VSWR | ≤1.07+0.007f |
| เกรดคุณภาพ | เกรดประสิทธิภาพสูง |
| ลักษณะวัสดุและกลไก | |
| ตัวนำกลาง | ชุบทอง; สแตนเลส พาสซิเวชั่นฉนวน |
| ทองแดงเบริลเลียม | ชุบทอง; สแตนเลส พาสซิเวชั่นฉนวน D |
| ไดอิเล็กทริกPLF/PEIช่วงอุณหภูมิ | -55 ~ +125 |
| ℃ | คุณสมบัติ:1. การออกแบบที่กะทัดรัด: ขั้วต่อ RF โคแอกเชียล MSSM ได้รับการออกแบบให้มีขนาดเล็ก ทำให้มีประโยชน์อย่างยิ่งในสภาพแวดล้อมที่มีพื้นที่จำกัด การออกแบบที่กะทัดรัดนี้ไม่เพียงแต่ช่วยประหยัดพื้นที่แผงควบคุมอันมีค่า แต่ยังช่วยให้สามารถรวมเข้ากับอุปกรณ์อิเล็กทรอนิกส์แบบพกพาหรือขนาดเล็กต่างๆ ได้ง่ายขึ้น |
2. การเชื่อมต่อที่เชื่อถือได้: ส่วนสัมผัสของขั้วต่อ MSSM โดยทั่วไปทำจากวัสดุโลหะคุณภาพสูงที่มีความทนทานต่อการกัดกร่อนและความแข็งแรงเชิงกลที่ดี ทำให้มั่นใจได้ถึงความน่าเชื่อถือและความทนทานของการเชื่อมต่อ กระบวนการผลิตที่แม่นยำรับประกันประสิทธิภาพการสัมผัสของขั้วต่อ จึงมั่นใจได้ถึงการส่งสัญญาณที่เสถียรและแม่นยำ
3. ใช้งานง่าย: การออกแบบขั้วต่อซีรีส์ MSSM คำนึงถึงความสะดวกของผู้ใช้ โดยใช้โครงสร้างที่ใช้งานง่าย เช่น กลไกการล็อคแบบกดเข้า ช่วยให้ผู้ใช้สามารถทำการเชื่อมต่อและถอดการเชื่อมต่อได้อย่างรวดเร็วและง่ายดาย เพิ่มประสิทธิภาพการทำงานได้อย่างมาก
4. การใช้งานร่วมกันได้: ขั้วต่อ RF โคแอกเชียล MSSM เป็นไปตามมาตรฐานสากลและสามารถใช้แทนที่ผลิตภัณฑ์ที่คล้ายคลึงกันได้ สิ่งนี้มีความสำคัญอย่างยิ่งสำหรับผู้ใช้ที่ต้องการบำรุงรักษาและอัปเกรดอุปกรณ์ เนื่องจากช่วยให้สามารถเลือกได้อย่างยืดหยุ่นระหว่างผู้ผลิตต่างๆ โดยไม่จำกัดเฉพาะแบรนด์ใดแบรนด์หนึ่ง

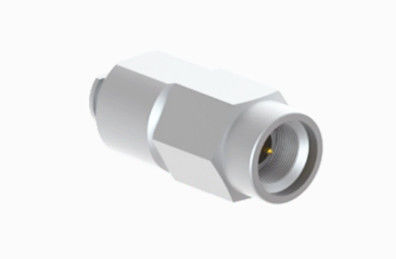

ภาพวาดโครงร่าง (มม.) และรูปภาพของ
MSSM Series Male Stainless Steel RF Connector for CXN3506/MF108A Cableการใช้งาน:1. อุปกรณ์สื่อสารไร้สาย: ขั้วต่อ MSSM มีการใช้งานอย่างแพร่หลายในอุปกรณ์สื่อสารไร้สาย เช่น สถานีฐาน ระบบเสาอากาศ และจุดเข้าใช้งานไร้สาย การออกแบบที่กะทัดรัดช่วยให้สามารถติดตั้งในพื้นที่จำกัด ในขณะที่ประสิทธิภาพทางไฟฟ้าสูงช่วยให้มั่นใจได้ถึงความเสถียรและประสิทธิภาพในการส่งสัญญาณ ซึ่งมีความสำคัญอย่างยิ่งต่อการปรับปรุงคุณภาพและความครอบคลุมของการสื่อสารไร้สาย
![]()
2. เครื่องมือพกพา: ในอุปกรณ์ทดสอบและวัดแบบพกพา เช่น สเปกตรัมอะนาไลเซอร์และออสซิลโลสโคปแบบพกพา ขั้วต่อ MSSM เป็นตัวเลือกที่เหมาะอย่างยิ่งเนื่องจากมีขนาดเล็ก น้ำหนักเบา และประสิทธิภาพที่เชื่อถือได้ ไม่เพียงแต่ช่วยประหยัดพื้นที่ แต่ยังรับประกันการส่งสัญญาณที่แม่นยำในสภาพแวดล้อมการเคลื่อนที่ด้วย
แคตตาล็อกผลิตภัณฑ์:
RF Adapter
Waveguide to Coaxial Adapter
| Glass-to-metal Hermetic Seals |
| J30J Series Connector |
| Microwave Rotary Joints |
| RF Cable Assemblies |
| SMA/SSMA RF Connector |
| SMP/SSMP RF Connector |
| MCX/MMCX RF Connector |
| TNC RF Connector |
| N Type RF Connector |
| BNC RF Connector Millimeter Wave Connectors(2.4mm, 2.92mm) |
| อะแดปเตอร์ RF 1.0 มม. อื่นๆ |
| 1. 1.0mm Female to Female RF Adapter |
(Model No.: 1.0-KK)
2. 1.0mm Male to Male RF Adapter
(Model No.: 1.0-JJ)
![]()
![]()
หมายเหตุ:
เรามีอะแดปเตอร์มากกว่า 10,000 ชนิด หากไม่พบขั้วต่อที่คุณใช้ โปรดติดต่อเราพร้อมรายละเอียดของคุณ
![]()
![]()
