รายละเอียดสินค้า:
การชำระเงิน:
|
| ชื่อสินค้า: | ขั้วต่อโคแอกเซียล RF 2.4 มม | การชุบ: | ทู่ |
|---|---|---|---|
| อุปสรรค: | 50Ω | ใบรับรอง: | ISO-9001-2015 |
| ประเภท: | ชาย | ตลอดชีวิต: | 500 รอบ |
| การใช้งาน: | คอมพิวเตอร์/LAN | วัสดุ: | สแตนเลส |
| เน้น: | 2เครื่องเชื่อมสาย RF ขนาด.4 มม.,สายเคเบิลคลื่นมิลลิเมตร สายเคเบิล RF Connector,เครื่องเชื่อมเคเบิล RF ครึ่งยืดหยุ่น |
||
2เครื่องเชื่อมเคเบิล RF เพศ 4 มม สําหรับ 1#เคเบิลคลื่นมิลลิเมตรครึ่งแข็ง/ครึ่งยืดหยุ่น
เครื่องเชื่อมชุด 2.4 เป็นเครื่องเชื่อมคลื่นมิลลิเมตรที่ให้ผลงานสูงสําหรับการดําเนินงานสูงถึง 50GHz. มันใช้อินเตอร์เฟซอากาศและการเชื่อมต่อเส้นใย
เครื่องเชื่อม 2.4 ซีรี่ย์ถูกออกแบบมาสําหรับความถี่ถึง 50GHz และมีอินเตอร์เฟซอากาศและการเชื่อมต่อ threaded.ความสามารถในความถี่สูงและเชื่อมต่อที่น่าเชื่อถือเชื่อมต่อเหล่านี้ถูกใช้อย่างแพร่หลายในเครื่องวัดไมโครเวฟความถี่สูงและอุปกรณ์คลื่นมิลลิเมตร
รูปแบบ2เครื่องเชื่อมเคเบิล RF เพศ 4 มม สําหรับ 1#เคเบิลคลื่นมิลลิเมตรครึ่งแข็ง/ครึ่งยืดหยุ่น ครับ
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า

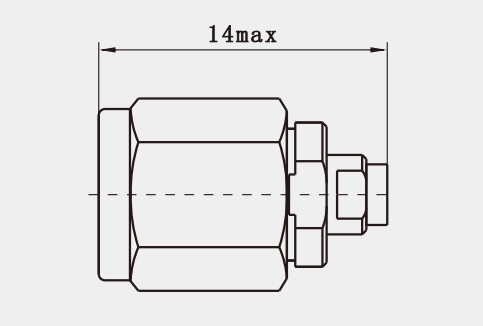

การระบุ2เครื่องเชื่อมเคเบิล RF เพศ 4 มม สําหรับ 1#เคเบิลคลื่นมิลลิเมตรครึ่งแข็ง/ครึ่งยืดหยุ่น (mm):
|
คุณสมบัติไฟฟ้า
|
||||
|
อุปสรรค
|
50Ω
|
|||
|
ระยะความถี่
|
DC 50GHz
|
|||
|
ความดันเฉพาะ
|
170VRMS (ระดับทะเลสูงสุด)
|
|||
|
โดเลคทริก ความตึงเครียด-ความต้านทาน
|
500VRMS (ระดับทะเลสูงสุด)
|
|||
|
ความต้านทานต่อการปิด
|
≥ 5000MΩ
|
|||
|
ความต้านทานต่อการสัมผัส |
ผ่าตัดภายนอก
|
≤2mΩ
|
||
|
คอนดิกเตอร์กลาง
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||

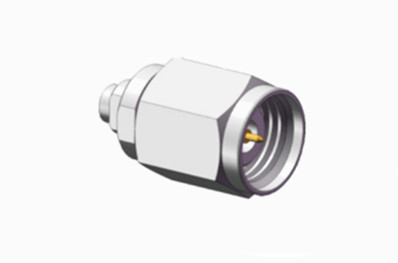

ภาพละเอียดของ2เครื่องเชื่อมเคเบิล RF เพศ 4 มม สําหรับ 1#เคเบิลคลื่นมิลลิเมตรครึ่งแข็ง/ครึ่งยืดหยุ่น(mm):
ลักษณะ:
1การทํางานความถี่สูง:
ระยะความถี่: เครื่องเชื่อม 2.4 มิลลิเมตรถูกออกแบบให้ใช้ได้สูงถึง 50 GHz เหมาะสําหรับการใช้งานที่ต้องการความกว้างของแบนด์วิท
ไม่มีโหมดระดับสูงกว่า: ในระดับ 50GHz เครื่องเชื่อม 2.4mm ไม่ผลิตโหมดระดับสูงกว่า เพื่อให้การส่งสัญญาณชัดเจนและแม่นยํา
อินเตอร์เฟซประสิทธิภาพสูง: เครื่องเชื่อมนี้แสดงลักษณะอินเตอร์เฟสประสิทธิภาพสูงภายใน 50GHz ทําให้มันยอดเยี่ยมสําหรับการใช้งานความถี่สูง
2. การออกแบบที่คอมแพคต์
ขนาดและน้ําหนัก: ด้วยกว้างของสายประสานภายนอก 2.4 มิลลิเมตร เครื่องเชื่อม 2.4 มิลลิเมตรเล็กและเบากว่า เครื่องเชื่อมคลื่นมิลลิเมตรอื่น ๆทําให้มันเหมาะสมสําหรับการใช้งานที่จํากัดพื้นที่และพกพา.
ความเหมาะสมทางกล: เครื่องเชื่อม 2.4 มิลลิเมตรมีความเหมาะสมทางกลกับ เครื่องเชื่อมขนาดเล็กอื่น ๆ เช่น เครื่องเชื่อม 1.85 มิลลิเมตร แต่ไม่สามารถเชื่อมต่อโดยตรงกับขนาดใหญ่เช่น 2.92 มิลลิเมตร, 3.5 มิลลิเมตร,เครื่องเชื่อมสมาการประกันระบบการบูรณาการและความปลอดภัย
การใช้งาน:
1. การวัดความแม่นยํา
เครื่องวิเคราะห์เครือข่ายความถี่สูง: เครื่องเชื่อม 2.4 มิลลิเมตรถูกใช้อย่างแพร่หลายในเครื่องวิเคราะห์เครือข่ายความถี่สูงที่มีความถี่ในการทํางานถึง 50 GHzการใช้งานเหล่านี้ต้องการความแม่นยําและความน่าเชื่อถือสูงจากตัวเชื่อมต่อเพื่อให้แน่ใจว่าความแม่นยําและการซ้ําในการวัด.
อุปกรณ์วัดไมโครเวฟ: ในอุปกรณ์ไมโครเวฟที่ต้องการการวัดที่แม่นยํา เครื่องเชื่อม 2.4 มิลลิเมตรเป็นที่นิยมสําหรับผลงานไฟฟ้าที่ดีและความมั่นคงทางกลการออกแบบที่คอมแพคตทําให้สามารถติดตั้งในอุปกรณ์วัดที่มีพื้นที่จํากัด โดยให้ความสามารถในการเชื่อมต่อที่สูง.
2เครื่องวิเคราะห์เครือข่ายความถี่สูง
การใช้งานในระดับเครื่องมือ: เครื่องเชื่อม 2.4 มิลลิเมตรเป็นสินค้าแรกที่มีอยู่ในระดับการผลิต, เครื่องมือและเครื่องวัด, ทําให้มันถูกใช้อย่างแพร่หลายในเครื่องมือการทดสอบความถี่สูงต่างๆ.คอนเนกเตอร์เหล่านี้สามารถทนความถี่การใช้งานที่สูงในขณะที่ยังคงการทํางานที่ยาวนานที่มั่นคง.
อินเตอร์เฟซการทดสอบมาตรฐาน: เนื่องจากการออกแบบมาตรฐานและการยอมรับในอุตสาหกรรมที่กว้างขวาง, เครื่องเชื่อม 2.4 มม ได้กลายเป็นอินเตอร์เฟสที่นิยมสําหรับอุปกรณ์การทดสอบมาตรฐานหลายอย่าง,การประกันความสอดคล้องและความร่วมมือระหว่างอุปกรณ์.
สินค้าที่เกี่ยวข้อง
| 2.4-J506G-2 | 2เครื่องเชื่อม rf เพศ 4 มิลลิเมตรจากสแตนเลส สําหรับสายไฟ CXN3506/MF108A |
| 2.4-J130G | 2เครื่องเชื่อม RF เพศชายขนาด.4 มิลลิเมตรสําหรับสาย MF30A |
| 2.4-JB2G-1 | 2.4 มิลลิเมตร ผู้ชายสแตนเลส rf เครื่องเชื่อมต่อสําหรับ 2# Semi-Rigid / Flex สายเคเบิล |
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องเชื่อม, หากเชื่อมที่คุณกําลังใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
