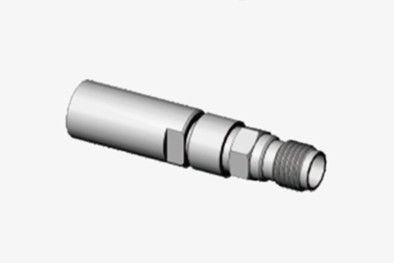

เวฟมิลลิเมตร K2.90mm ขั้วต่อ RF หญิงสแตนเลสสำหรับสายเคเบิล MF540A

                ขั้วต่อ RF สแตนเลส K2.90mm ตัวเมีย คลื่นมิลลิเมตร สำหรับสายเคเบิล MF540A

ขั้วต่อคลื่นมิลลิเมตร K-type (2.92 มม., SMK), หรือที่เรียกว่าขั้วต่อ 2.92 มม. เป็นหนึ่งในขั้วต่อคลื่นเมตรที่ได้รับความนิยมมากที่สุด ช่วงความถี่กว้างถึง 40GHz สามารถจับคู่กับขั้วต่อ SMA และ 3.5 มม. ได้

ขั้วต่อ K-type (2.92 มม., SMK) เหล่านี้ ใช้การออกแบบช่องอากาศ ซึ่งทำให้มีขนาดเล็ก น้ำหนักเบา และเชื่อถือได้ในการเชื่อมต่อ ฯลฯ

ขั้วต่อโคแอกเชียลความแม่นยำสูง 50 โอห์ม พร้อมอินเทอร์เฟซ 2.92 มม. (ตัวเมีย) ออกแบบมาสำหรับการใช้งาน RF และไมโครเวฟทั่วไป ขั้วต่อประสิทธิภาพสูงเหล่านี้ใช้กันอย่างแพร่หลายในการตั้งค่าการทดสอบและการวัดต่างๆ ตั้งแต่การสื่อสารระดับเซลลูลาร์ไปจนถึงการสื่อสารผ่านดาวเทียม เพื่อให้แน่ใจว่าอุปกรณ์และสายเคเบิลเชื่อมต่อกันได้อย่างเหมาะสม ทำจากสแตนเลสที่ทนทาน ขั้วต่อเหล่านี้ได้รับการออกแบบมาให้ทนทานต่อการใช้งานซ้ำๆ มีฉนวนอากาศและตัวนำกลางพลาสติกสูญเสียต่ำ


ข้อมูลจำเพาะ (มม.):

หมายเหตุ: ข้อมูลเฉพาะของรุ่นขึ้นอยู่กับข้อมูลในเอกสารข้อมูลจำเพาะของผลิตภัณฑ์

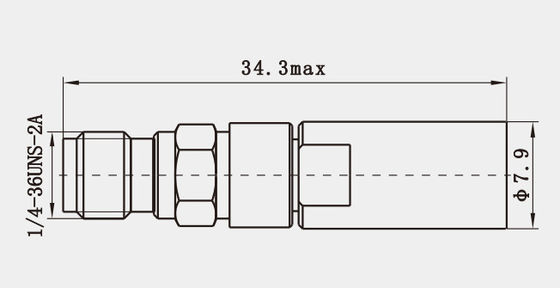

ภาพร่างโครงร่างของ ขั้วต่อ RF สแตนเลส K2.90mm ตัวเมีย คลื่นมิลลิเมตร สำหรับสายเคเบิล MF540A (มม.):

คุณสมบัติ :

1. VSWR และการสูญเสียการแทรกต่ำ: ด้วยการรวมข้อดีของสายส่งอากาศ ขั้วต่อ 2.92 มม. แสดงให้เห็นถึงอัตราส่วนคลื่นนิ่ง (VSWR) ที่ต่ำและการสูญเสียการแทรกน้อยที่สุด สิ่งนี้ส่งผลให้การสูญเสียพลังงานลดลงระหว่างการส่งสัญญาณ รักษาความสมบูรณ์ของสัญญาณ

2. ขนาดกะทัดรัด: เมื่อเทียบกับขั้วต่อ RF ประเภทอื่น ๆ เช่น ขั้วต่อ 3.5 มม. / SMA ขั้วต่อ 2.92 มม. มีขนาดเล็กและกะทัดรัดกว่า การออกแบบที่เล็กทำให้เหมาะสำหรับการใช้งานในพื้นที่จำกัด เช่น อุปกรณ์ทดสอบแบบพกพาและแผงวงจรความหนาแน่นสูง

3. ความเข้ากันได้ดี: การออกแบบขั้วต่อ 2.92 มม. คำนึงถึงความเข้ากันได้กับขั้วต่อ SMA และ 3.5 มม. แม้ว่าจะมีความแตกต่างบางประการระหว่างขั้วต่อเหล่านี้ แต่ก็สามารถเชื่อมต่อกันได้ภายใต้สถานการณ์บางอย่าง ทำให้วิศวกรมีความยืดหยุ่นมากขึ้น

การใช้งาน(มม.):

1. ระบบเรดาร์: ทั้งในระบบเรดาร์ทางทหารและพลเรือน ขั้วต่อ 2.92 มม. มีบทบาทสำคัญในการเชื่อมต่อเสาอากาศ โมดูลทรานซีฟเวอร์ และส่วนประกอบที่จำเป็นอื่นๆ ความน่าเชื่อถือและลักษณะการสูญเสียต่ำช่วยให้มั่นใจได้ถึงประสิทธิภาพและความแม่นยำของระบบเรดาร์ที่เหมาะสมที่สุด

2. อุปกรณ์ทดสอบและวัดผล: สำหรับเครื่องมือต่างๆ เช่น เครื่องวิเคราะห์เครือข่าย เครื่องวิเคราะห์สเปกตรัม และเครื่องกำเนิดสัญญาณ ขั้วต่อ 2.92 มม. ช่วยอำนวยความสะดวกในการเชื่อมต่อระหว่างพอร์ตทดสอบและอุปกรณ์ที่กำลังทดสอบ ความแม่นยำและความเสถียรช่วยเพิ่มความแม่นยำของผลการวัด

3. อุตสาหกรรมการบินและอวกาศ: ในภาคการบินและอวกาศ ขั้วต่อ 2.92 มม. ถูกนำมาใช้ในระบบการสื่อสาร การนำทาง และการควบคุมของเครื่องบิน ดาวเทียม และยานอวกาศ ความสามารถในการทนต่อการสั่นสะเทือน แรงกระแทก และอุณหภูมิที่สูงเกินไป ช่วยให้การทำงานที่สม่ำเสมอในสภาพแวดล้อมอวกาศที่ท้าทาย

ขั้วต่อ RF ตัวผู้ ตัวเมีย 2.92 มม. อื่นๆ:
