1 สายตรงและ 1 RA รูปทรง L ไมโครเวฟ วงจรวงจรวงจร 1L-BJ320-1
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ข้อต่อโรตารีท่อนำคลื่น | แบบฟอร์มพอร์ต: | บีเจ320(WR28) |
|---|---|---|---|
| ความถี่: | แบนด์วิธท่อนำคลื่น 40% | ความทนทาน: | ≤1.5 |
| การสูญเสียการแทรก: | ≤1.25dB | ความจุไฟฟ้า: | กำลังไฟฟ้าเฉลี่ย 300W |
| เน้น: | สายต่อหมุนนําคลื่นไมโครเวฟทรง L,หนึ่งตรงไมโครเวฟ waveguide จับหมุน,สายต่อหมุนแบบนําคลื่นไมโครเวฟ RA |
||

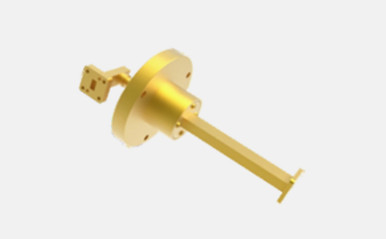

หนึ่งตรงและหนึ่ง RA (ทรง L) ไมโครเวฟ waveguide จับหมุน
สายต่อหมุนแบบนําร่องคลื่นถูกใช้เป็นหลักในการส่งสัญญาณสําหรับการเชื่อมต่อส่วนคงที่และหมุน
สายพานเชื่อมรวมสายพานนําคลื่นแบบโคเอชเชียล สายพานนําคลื่นแบบสี่เหลี่ยม และสายพานนําคลื่นแบบริจ
สายต่อหมุนแบบนําคลื่น และสายต่อหมุนแบบนําคลื่นหลายช่อง ซึ่งแบ่งเป็น I-type, L-type และ U-type
ตามรูปแบบโครงสร้างของพวกเขา
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| สูตรท่าเรือ | BJ320 ((WR28) |
| ความถี่ | ความกว้างแบนด์เวฟไกด์ 40% |
| VSWR | ≤ 1.5 |
| การสูญเสียการใส่ | ≤1.25dB |
| พลังงาน | พลังงานเฉลี่ย 300W |

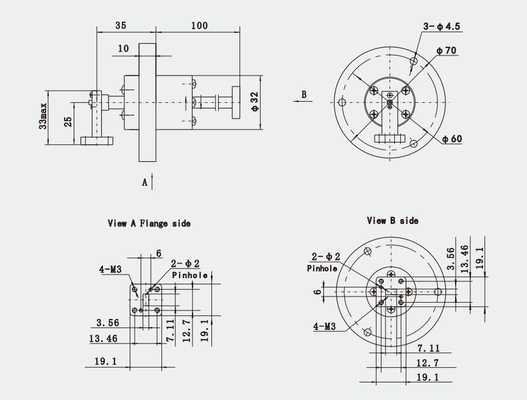

ภาพวาดรายละเอียด
ตัวอย่างเส้นโค้งการทดสอบ:
การใช้งาน:
- ระบบราดาร์: จับหมุน waveguide คืออุปกรณ์หลักในระบบสายอาหารแอนเทนนาเรดาร์ที่สแกนกลมันสามารถรับประกันการส่งสัญญาณไมโครเวฟอย่างมีประสิทธิภาพในสายอาหารขณะที่แอนเทนนาราดาร์หมุน 360 °, รับประกันว่า ระบบราดาร์สามารถตรวจจับและติดตามเป้าหมายได้อย่างแม่นยํา
- สาขาอากาศ: ในเครื่องบิน, อุปกรณ์เครื่องบิน, สายต่อหมุนนําคลื่นใช้เพื่อทําให้การส่งสัญญาณในทิศทางที่แตกต่างกันเพื่อตอบสนองความต้องการของการสื่อสารและการนําทางในสถานการณ์ต่าง ๆ ของเครื่องบินตัวอย่างเช่น ในเรดาร์ในอากาศของเครื่องบิน แอนเทนน์การสื่อสารและอุปกรณ์อื่น ๆ สายต่อหมุนแบบนําคลื่นสามารถรับประกันการส่งสัญญาณที่มั่นคงในทิศทางที่แตกต่างกัน
- การสื่อสารผ่านดาวเทียม: ในระบบสื่อสารดาวเทียมผ่าหมุนนําคลื่นสามารถใช้ในส่วนหมุนของแอนเทนเนียดาวเทียมเพื่อทําให้ดาวเทียมสามารถรักษาการเชื่อมต่อการสื่อสารที่มั่นคงในวงโคจร, และในขณะเดียวกัน, มันสามารถปรับในทิศทางตามความต้องการที่จะทําให้การครอบคลุมของพื้นดินหรือดาวเทียมอื่น ๆ.
- อัตโนมัติอุตสาหกรรม: ในอุปกรณ์อัตโนมัติอุตสาหกรรมบางอย่าง เช่น หุ่นยนต์หมุนและสายการผลิตที่อัตโนมัติการปรับปรุงความยืดหยุ่นและความน่าเชื่อถือของอุปกรณ์.
หมายเหตุ:
เรามีมากกว่า 10,000 ชนิดของเครื่องเชื่อม, หากเชื่อมที่คุณใช้ไม่ได้พบ, กรุณาติดต่อเราด้วยรายละเอียดของคุณมันคือ.
