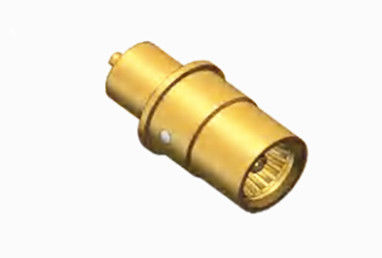

BMA สายเชื่อม RF โคเอชชียล สายตรงแรงสูงหญิงที่มีไมโครสติป
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| Product name: | BMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| เน้น: | เครื่องเชื่อม RF Coaxial สายตรงหญิง,เครื่องเชื่อม RF Coaxial ที่มีประสิทธิภาพสูง,เครื่องเชื่อม Micro Strip RF Coaxial |
||
BMA สายเชื่อม RF โคเอชชียล สายตรงแรงสูงหญิงที่มีไมโครสติป
ซีรีย์ BMA เป็นหมวดหมู่ของสายเชื่อมแบบตาบอด, ออกแบบและผลิตอย่างละเอียดตามมาตรฐาน IEC1169-33เครื่องเชื่อมเหล่านี้ทําให้การติดต่อมั่นคง และแสดงลักษณะไฟฟ้าที่พิเศษข้อดีที่น่าสังเกตคือความสามารถในการลอยทั้งแกนและ radial รวมไปถึงพื้นที่ที่จําเป็นในการจับคู่อย่างน้อยและการออกแบบเบาทําให้มันเหมาะสมสําหรับการใช้งานในการจับคู่แบบตาบอดของตู้ชาสีการใช้งานอย่างกว้างขวางในการเชื่อมต่อโมดูลภายในตู้ชาสี เครื่องเชื่อมต่อ BMA ให้ความสามารถในการแลกเปลี่ยนกับคู่เคียงระหว่างประเทศของชนิดเดียวกันสะดวกในการเข้าร่วมและเลิกเข้าร่วมอย่างรวดเร็วพวกเขาชํานาญการในการก่อตั้งเชื่อมต่อสําหรับสายเคเบิลโคเอชชียลในอุปกรณ์วิทยุและเครื่องมือ
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50 โอม | |
| ระยะความถี่ | DC ~ 18GHz | |
| ความดันเฉพาะ | 250 VRMS (ระดับทะเลสูงสุด) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1000 VRMS (ระดับทะเลสูงสุด) | |
| ความต้านทานต่อการปิด | ≥ 5000 MOhm | |
| ความต้านทานต่อการสัมผัส | ผ่าตัดภายนอก | ≤ 2mOhm |
| คอนดิกเตอร์กลาง | ≤0.5mOhm | |
| VSMR | ≤ 1.3 | |
รายละเอียดสินค้า
| คุณสมบัติวัสดุและเครื่องกล | |||
| คอนดิกเตอร์ศูนย์ | ชาย/พล็อก | สีเหลือง | ทองคํา |
| หญิง/ซ็อต | Sn-P ทองแดง | ทองคํา | |
| การติดต่อความแข็งแกร่ง | เนื้อเบรีลเลียมทองแดง | เครื่องเคลือบ nickel | |
| กล่อง / โฮสติ้ง | ทองแดง สแตนเลส | เครื่องเคลือบ nickel | |
| อุปกรณ์แยก | PTFE | ||
| แหวนประทับ | ยางซิลิโคน | ||
| ความทนทาน | 500 จันทร์ | ||
| สอดคล้องกับ RoHS | ใช่ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังการจับคู่ | 0.6N สูงสุด |
| พลังปลดการจับคู่ | 0.6 N สูงสุด |
รายละเอียดสิ่งแวดล้อม:
| อุณหภูมิการทํางาน | -55 ถึง +155 องศาเซลเซียส |
| การจัดอันดับ IP (คู่) | IP64 |
ลักษณะ:
1. การเชื่อมต่อง่าย: อินเตอร์เฟสของ BMA เครื่องเชื่อมรับอินเตอร์เฟสอากาศ, ซึ่งสามารถเชื่อมต่อและตัดต่อได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือ, ปรับปรุงประสิทธิภาพการทํางาน.
2. การใช้งานที่หลากหลาย: เครื่องเชื่อม BMA ถูกใช้อย่างแพร่หลายในการเชื่อมต่อต่าง ๆ ในผลิตภัณฑ์ที่สมบูรณ์แบบแบบ, เช่นแผ่นความหนาแน่นสูงความเร็วสูงและ Backplanes,ระบบสัญญาณดิจิตอลความเร็วสูง, ระบบราดาร์เรียงระยะ, RF backplanes และ backplane assemblies เป็นต้น
3สามารถปรับปรุงได้สูง: ตามความต้องการการใช้งานที่แตกต่างกัน, เครื่องเชื่อม BMA สามารถปรับปรุงได้ด้วยวิธีการติดตั้งและความยาวสายไฟที่แตกต่างกันเพื่อตอบสนองความต้องการการใช้งานเฉพาะเจาะจง.
การใช้งาน:
1อุปกรณ์ป้องกันอิเล็กทรอนิกส์:
ในระบบการป้องกันทางอิเล็กทรอนิกส์ มันถูกใช้ในการเชื่อมต่อการสํารวจต่างๆอุปกรณ์ยับยั้งและป้องกันยับยั้ง เพื่อให้ระบบสามารถทํางานได้ตามปกติในสภาพแวดล้อมไฟฟ้าแม่เหล็กที่ซับซ้อน และปรับปรุงผลและความสามารถของมาตรการตอบสนองทางอิเล็กทรอนิกส์.
2อุปกรณ์ทดสอบและวัด:
ในอุปกรณ์ทดสอบ RF สามารถใช้เครื่องเชื่อม BMA เพื่อเชื่อมอุปกรณ์ภายใต้เครื่องทดสอบและเครื่องทดสอบ เช่น เครื่องวิเคราะห์เครือข่ายเวกเตอร์ เครื่องวิเคราะห์สเปคตรัม เป็นต้นเพื่อรับรองการส่งสัญญาณการทดสอบที่แม่นยํา และความแม่นยําของผลการวัดคุณสมบัติไฟฟ้าและเครื่องกลที่ดีที่สุดของมันสามารถตอบสนองความต้องการของการทดสอบความละเอียดสูง
หมายเหตุ:
เรามีสินค้าเชื่อมต่อมากกว่า 10,000 แบบ (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),กรุณาติดต่อเราด้วยรายละเอียดของคุณ.
