N-KYFD1 โนเคิล Plated Bulkhead Female Flange Mount RF Coaxial Connector สําหรับการเชื่อมต่อที่มั่นคง

ภาพใหญ่ : N-KYFD1 โนเคิล Plated Bulkhead Female Flange Mount RF Coaxial Connector สําหรับการเชื่อมต่อที่มั่นคง ราคาถูกที่สุด

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	ELT (Elite)
ได้รับการรับรอง:	ISO-9001-2015
หมายเลขรุ่น:	n-kyfd1

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ:	100 ชิ้น
ราคา:	negotiable
รายละเอียดการบรรจุ:	กล่องส่งออกมาตรฐาน
เวลาการส่งมอบ:	ภายใน 5-7 วันทำการ (สำหรับหุ้น)
เงื่อนไขการชำระเงิน:	T/T, L/C, เวสเทิร์นยูเนี่ยน
สามารถในการผลิต:	1,000,000 ชิ้นต่อเดือน

ติดต่อ

รายละเอียดสินค้า

ชื่อสินค้า:	คอนเนคเตอร์โคแอกเชียล RF ชนิด N	การชุบ:	ชุบนิเกิล
อุปสรรค:	50Ω	ช่วงความถี่:	ดีซี~11GHz
รุ่น:	n-kyfd1	เพศ:	หญิง
เน้น:	N-KYFD1 RF Coaxial Connector , เครื่องเชื่อม RF Coaxial Connector Female Flange Mount , เครื่องเชื่อม RF Coaxial โนเคิล

นิเคิล Plated N Bulkhead หญิง Flange Mount RF โคเอชเชียลเชื่อมต่อ

เครื่องเชื่อมประเภท N ใช้กลไกการติดต่อเชือกสกรู เพื่อให้มีความทนทานต่อการสั่นสะเทือนที่โดดเด่นและผลงานทางไฟฟ้าที่ปรับปรุงได้รุ่นที่ทันสมัยของเราขยายความสามารถในการทํางานไปถึง 18 GHzคอนเนคเตอร์เหล่านี้ยังคงมีความสอดคล้องกับสายไฟ RF หลากหลายประเภท และเป็นส่วนประกอบที่สําคัญในระบบเครื่องบิน ระบบอากาศ ระบบราดาร์ การใช้งานไมโครเวฟโครงสร้างพื้นฐานการสื่อสารดิจิตอลและอุปกรณ์วัดความแม่นยํา

ทีมงานวิศวกรรมของเราเชี่ยวชาญในการออกแบบการแก้ไขแบบ N ที่เหมาะสมกับรายละเอียดที่แม่นยํา ไม่ว่าคุณต้องการการตั้งค่าตรงหรือมุมขวาหรือการออกแบบการติดตั้ง flange, เราให้อุปกรณ์ปรับเปลี่ยนและเครื่องเชื่อมที่กําหนดเอง เพื่อตอบสนองความต้องการการใช้งานของคุณ

รายละเอียด

หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า

คุณสมบัติไฟฟ้า
อุปสรรค	50Ω
ระยะความถี่	DC ~ 11GHz ((Max.18GHz)
ความดันเฉพาะ	1000VRMS* ((Max.Sea Level)
โดเลคทริก ความตึงเครียด-ความต้านทาน	1500VRMS* ((Max.Sea Level)
ความต้านทานต่อการปิด	≥ 5000MΩ
ความต้านทานกลาง	ผ่าตัดภายนอก	≤0.5mΩ
	คอนดิกเตอร์กลาง	≤ 1.5mΩ
VSWR	≤ 1.3
คุณสมบัติวัสดุและเครื่องกล
คอนดิกเตอร์ศูนย์	เพศชาย	เนื้อทองแดง
	หญิง	โฟสฟอร์ ทองแดง ทองคํา
สัมผัสที่ทนทาน	โฟสฟอร สีทองแดง	เครื่องยนต์
กล่อง / โฮสติ้ง	ทองแดง สแตนเลส	ทองเคลือบ Passivation
เครื่องจับสายไฟฟ้า	สีเหลือง	เครื่องเคลือบ nickel
อุปกรณ์กันไฟ	PTFE
ก๊าซเกต	ยางซิลิโคน
ความทนทาน	500 วงจร

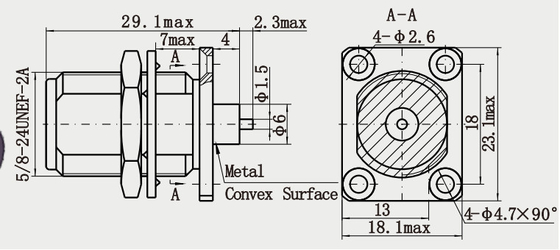

ภาพวาดรายละเอียด

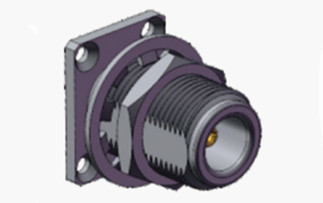

N-KYFD1 โนเคิล Plated Bulkhead Female Flange Mount RF Coaxial Connector สําหรับการเชื่อมต่อที่มั่นคง 0

N-KYFD1 โนเคิล Plated Bulkhead Female Flange Mount RF Coaxial Connector สําหรับการเชื่อมต่อที่มั่นคง 1

ลักษณะ:

1. การออกแบบการเชื่อมต่อแบบหมุน: การเชื่อมต่อที่น่าเชื่อถือผ่านการกระชับหมุน, ให้ความมั่นคงทางกลที่ดีและความทนทานต่อการสั่นสะเทือน, เหมาะสําหรับสภาพแวดล้อมการสั่นสะเทือน (เช่นเครื่องบินอวกาศ,อุปกรณ์รถยนต์.
2. การติดตั้งหลายแบบ: รองรับการติดตั้งแบบตรง, มุมขวา, แฟลนจ์มอนท์ หรือ Bulkhead Mount เพื่อตอบสนองความต้องการพื้นที่ที่แตกต่างกัน

การใช้งาน:

1การออกอากาศและวิทยุและโทรทัศน์
เครื่องถ่ายทอดโทรทัศน์: ใช้ในการเชื่อมต่อเครื่องถ่ายทอดกับแอนเทนเน่ เพื่อส่งสัญญาณ RF ความถี่สูง (เช่น UHF/VHF bands) เพื่อให้ความมั่นคงในการครอบคลุมสัญญาณ34
เครือข่ายโทรทัศน์เคเบิล: ในระบบกระจายเคเบิล เครื่องเชื่อมประเภท N ใช้ในการเชื่อมเคเบิลโคอาเซียลกับอุปกรณ์เพื่อรองรับการส่งสัญญาณแบบอนาล็อก/ดิจิตอล
2อุปกรณ์ทดสอบและวัด
เครื่องวิเคราะห์เครือข่ายเวกเตอร์ / เครื่องวิเคราะห์สเปคตรัม: ใช้เป็นอินเตอร์เฟซมาตรฐานในการเชื่อมต่ออุปกรณ์ที่กําลังทดสอบกับอุปกรณ์เพื่อรองรับการทดสอบสัญญาณความละเอียดสูง (เช่น DC ถึง 18 GHz) 14
เครื่องกําเนิดสัญญาณ / ออสซิลโลสโกป: สําหรับสัญญาณ RF input/output เพื่อรับรองการสะท้อนน้อยและการสูญเสียน้อย
