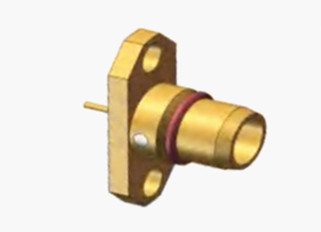

BMA ชายตรง 2 หลุม Flange ทองแดง RF โคเอชเชียล Connector สําหรับ PCB Mount
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Male |
| เน้น: | เครื่องเชื่อม RF Coaxial สายตรงเพศชาย,BMA RF โคเอชชียล คอนเนกเตอร์,PCB Mount RF Coaxial Connector เครื่องเชื่อมต่อ |
||
BMA ชายตรง 2 หลุม Flange ทองแดง RF โคเอชเชียล Connector สําหรับ PCB Mount
เครื่องเชื่อมสาย BMA เป็นเครื่องเชื่อมสายตาที่พัฒนาและผลิตตามมาตรฐาน IEC1169-33มันมีโครงสร้างแผ่นสปริงใหม่ที่ทําให้การติดต่อที่น่าเชื่อถือและผลประกอบการไฟฟ้าที่ดีกว่า. เครื่องเชื่อมนี้มีข้อดีของการสามารถลอยได้ทั้งในแนวแกนและแนวรัศมี โดยมีพื้นที่น้อยระหว่างจุดเชื่อมทุกจุด และการออกแบบเบาทําให้มันเหมาะสําหรับใช้ในโครงการใช้งานในกระเป๋าแชสกระเป๋าปิดตา. BMA ซีรี่ย์ถูกใช้อย่างแพร่หลายในการเชื่อมต่อโมดูลสําหรับตู้ชาสีและมักจะใช้ในการเชื่อมต่อสายเคเบิลโคเอชเชียลในอุปกรณ์วิทยุและอุปกรณ์.
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| คุณสมบัติไฟฟ้า | ||
| อุปสรรค | 50Ohm | |
| ระยะความถี่ | DC ~ 18GHz | |
| ความดันเฉพาะ | 250 VRMS (ระดับทะเลสูงสุด) | |
| โดเลคทริก ความตึงเครียด-ความต้านทาน | 1000 VRMS (ระดับทะเลสูงสุด) | |
| ความต้านทานต่อการปิด | ≥ 5000 MOhm | |
| ความต้านทานต่อการสัมผัส | ผ่าตัดภายนอก | ≤2.0mOhm |
| คอนดิกเตอร์กลาง | ≤0.5mOhm | |
| VSMR | ≤ 1.3 | |
รายละเอียดสินค้า
| คุณสมบัติวัสดุและเครื่องกล | |||
| คอนดิกเตอร์ศูนย์ | ชาย/พล็อก | สีเหลือง | ทองคํา |
| หญิง/ซ็อต | Sn-P ทองแดง | ทองคํา | |
| การติดต่อความแข็งแกร่ง | เนื้อเบรีลเลียมทองแดง | เครื่องเคลือบ nickel | |
| กล่อง / โฮสติ้ง | ทองแดง, เหล็กไร้ขัด | เครื่องเคลือบ nickel | |
| อุปกรณ์แยก | PTFE | ||
| แหวนประทับ | ยางซิลิโคน | ||
| ความทนทาน | 500 จันทร์ | ||
| สอดคล้องกับ RoHS | ใช่ |
| หมุนเวียนการเจริญพันธุ์ | 500 จักรยาน |
| การเก็บความสัมพันธ์ | 10N นาที |
| การยึดสายไฟฟ้า | 100N นาที |
| พลังการจับคู่ | 0.6N สูงสุด |
| พลังปลดการจับคู่ | 0.6 N สูงสุด |
รายละเอียดสิ่งแวดล้อม:
| อุณหภูมิการทํางาน | -55 ถึง +155 องศาเซลเซียส |
| การจัดอันดับ IP (คู่) | IP64 |
ลักษณะ:
1คุณสมบัติทางกลที่ดี: ขนาดเล็กและน้ําหนักเบา, ใช้งานง่ายในอุปกรณ์ที่มีพื้นที่จํากัด การรับรองการออกแบบใหม่ของการจับคู่ตาบอด, มันสามารถทําความเข้าใจการปรับปรุงและตัดปรับปรุงอย่างรวดเร็วและปลอดภัย,ที่เหมาะสําหรับการใช้งานที่มีการเชื่อมต่อและตัดต่อบ่อย ๆเช่น โครงสร้างพื้นฐานโทรคมนาคม ระบบราดาร์ เป็นต้น และสามารถปรับปรุงประสิทธิภาพการใช้งานของอุปกรณ์และความสะดวกในการบํารุงรักษาได้อย่างมีประสิทธิภาพ
2. การออกแบบโครงสร้างที่เหมาะสม: โครงสร้างเป็นรูปแบบ push-in ของซีรีส SMA และอินเตอร์เฟสอินเตอร์เฟสใช้อินเตอร์เฟสอากาศ การออกแบบนี้ช่วยลดขนาดและน้ําหนักของสายเชื่อมขณะที่ยังคงมีประสิทธิภาพไฟฟ้าที่ดี.
3ความน่าเชื่อถือสูง: ด้วยอายุการใช้งานที่สูงโดยทั่วไปสูงถึง 500 ครั้งหรือมากกว่า สามารถรับประกันความมั่นคงและความน่าเชื่อถือในการใช้งานระยะยาวของกระบวนการ
4.ความสามารถในการใช้งานที่กว้างขวาง: เหมาะสําหรับการเชื่อมต่อวงจรไมโครเวฟหลากหลาย, โดยเฉพาะสําหรับชัสซี่, ตู้, การใส่และปิดตาบอดสนับสนุนให้มีแบบจําแนกของราดาร์และระบบสมบูรณ์แบบอื่น ๆ, ได้รับการใช้อย่างแพร่หลายในประเทศและต่างประเทศ
การใช้งาน:
1.เครื่องบินอวกาศ: ในเครื่องบิน ดาวเทียมและอุปกรณ์อวกาศอื่นๆ ที่ใช้ในการเชื่อมต่ออุปกรณ์อิเล็กทรอนิกส์และระบบสื่อสารต่างๆ เช่น อานเตนส์สื่อสารดาวเทียมราดาร์บิน, ระบบสงครามอิเล็กทรอนิกส์ เป็นต้น ลักษณะขนาดเล็กและความเบาของเครื่องเชื่อม BMA ส่งผลให้การลดน้ําหนักของอุปกรณ์อากาศและปรับปรุงความสามารถในการพกพาและการเคลื่อนไหวของอุปกรณ์; ในขณะเดียวกันความน่าเชื่อถือสูงและความรุนแรงของแผ่นดินไหวของพวกเขา, เพื่อปรับตัวกับสภาพที่ยากลําบากของสภาพแวดล้อมอากาศ
2อุปกรณ์การทดสอบและการวัด: ในอุปกรณ์การทดสอบ RF เช่น เครื่องวิเคราะห์สเปคตรัม เครื่องวิเคราะห์เครือข่าย เครื่องผลิตสัญญาณ เป็นต้นใช้ในการเชื่อมต่อการส่งสัญญาณ RF ระหว่างอุปกรณ์ที่กําลังทดสอบและอุปกรณ์ทดสอบ.ผลประกอบการไฟฟ้าที่แม่นยําและคุณสมบัติการเชื่อมต่อที่มั่นคงของมันสามารถรับประกันความแม่นยําและความน่าเชื่อถือของผลการทดสอบและช่วยเพิ่มประสิทธิภาพและความแม่นยําของการทดสอบและการวัด.
หมายเหตุ:
เรามีสินค้าเชื่อมต่อมากกว่า 10,000 แบบ (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.),กรุณาติดต่อเราด้วยรายละเอียดของคุณ.
