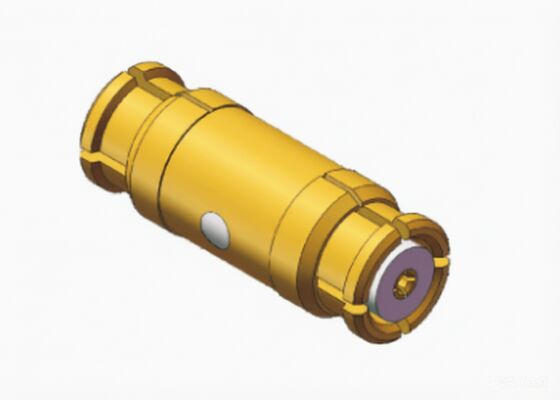

อะแดปเตอร์ SMP ปลั๊กเป็น SMP ปลั๊ก 50 โอห์ม แบบตรง | ความยาวต่างกันสำหรับบอร์ดต่อบอร์ด | สำหรับเครื่องมือวัดความแม่นยำ
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | ปลั๊ก SMP ไปยังตัวเชื่อมต่ออะแดปเตอร์โคแอกเซียล RF ของปลั๊ก SMP | ชื่ออื่น: | เอสเอ็มพี บุลเล็ต |
|---|---|---|---|
| ติดต่อศูนย์: | โลหะผสมทองแดง， ชุบทอง | เปลือก: | โลหะผสมทองแดง， ชุบทอง |
| ความไม่พึ่งพาอาศัยกัน: | 50โอห์ม | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 170V |
| สวพ: | 500V | ความต้านทานของฉนวน: | 5,000 โอห์ม |
| ความยาว: | ความยาวที่แตกต่างกันตามความต้องการ | ความถี่: | กระแสตรง ~ 18GHz |
| ช่วงอุณหภูมิ: | -55°C~+125°C | อิเล็กทริก: | ไฟเบอร์ |
| ตัวอย่าง: | มีจำหน่ายในสต็อก | ||
| เน้น: | อะแดปเตอร์ SMP ปลั๊ก 50 โอห์ม,อะแดปเตอร์ SMP ปลั๊ก บอร์ดต่อบอร์ด,อะแดปเตอร์ RF โคแอกเซียลสำหรับเครื่องมือวัดความแม่นยำ |
||
คำอธิบายผลิตภัณฑ์:
อะแดปเตอร์หัวต่อ SMP แบบปลั๊กต่อปลั๊ก 50 โอห์มตรง RF Coaxial Adapter Connector | ความยาวต่างกันสำหรับ Board to Board
อะแดปเตอร์ RF Coaxial Connector แบบ SMP มีความถี่สูงสุดถึง 40 GHz ทำให้มั่นใจได้ถึงความสมบูรณ์ของสัญญาณที่เสถียรและเชื่อถือได้ในสภาพแวดล้อมการทดสอบความถี่สูงและระบบการสื่อสาร ด้วยการออกแบบแบบกดเข้า ทำให้สามารถเชื่อมต่อและถอดออกได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือ ไม่ต้องขันเกลียวหรือประแจ ช่วยลดเวลาในการติดตั้งและความซับซ้อนในการใช้งานได้อย่างมาก SMP series ของ Elite Electronics มีตัวเลือกโครงสร้างที่หลากหลาย รวมถึงแบบตรงและแบบมุมฉาก ไม่ว่าจะใช้ในการประกอบสายเคเบิล การใช้งานบน PCB การติดตั้งหน้าแปลน หรือข้อกำหนดสำหรับการซีลและกันน้ำตามสภาพแวดล้อม ก็มีโซลูชันที่เหมาะสมสำหรับทุกความต้องการ
เพื่อให้มั่นใจในความน่าเชื่อถือในสถานการณ์การใช้งานที่หลากหลาย คอนเนคเตอร์ตัวผู้มีโครงสร้างตัวนำภายในที่แตกต่างกันสามแบบตามข้อกำหนดรอบการเสียบ:
Full Detent: เหมาะสำหรับการติดตั้งแบบถาวรหรือกึ่งถาวรที่ไม่ต้องการการเชื่อมต่อ/ถอดบ่อย ให้แรงยึดสูงสุด
Limited Detent: เหมาะสำหรับการใช้งานที่ต้องการการบำรุงรักษาบ่อย การถอดการเชื่อมต่อ และการกำหนดค่าใหม่
Smooth Bore: ออกแบบมาสำหรับการประกอบแบบ Board-to-Board ความหนาแน่นสูง เหมาะสำหรับสถานการณ์ที่มีคอนเนคเตอร์ SMP หลายตัววางอยู่ใกล้กัน
แรงเสียบเข้าและดึงออก: Full Detent > Limited Detent > Smooth Bore.
ขนาดโครงร่างของแบบตรง SMP ถึง SMP Jack ถึง Jack Bullets RF Coaxial Adapter Connector SMP-KK69 Series:
| รุ่น | L (ความยาวต่างกัน) | หมายเหตุ |
| SMP-KK64 | 9.45 มม. | หญิงถึงหญิง |
| SMP-KK65 | 15.4 มม. | หญิงถึงหญิง |
| SMP-KK67 | 9.18 มม. | หญิงถึงหญิง |
| SMP-KK69 | 11.1 มม. | หญิงถึงหญิง |
| SMP-KK84 | 7.95 มม. | หญิงถึงหญิง |
| SMP-KK85 | 15.25 มม. | หญิงถึงหญิง |
| SMP-KK94 | 10.4 มม. | หญิงถึงหญิง |
| SMP-KK95 | 12 มม. | หญิงถึงหญิง |
| SMP-KK100 | 8.8 มม. | หญิงถึงหญิง |
| SMP-KK101 | 13 มม. | หญิงถึงหญิง |
| SMP-KK102 | 13.2 มม. | หญิงถึงหญิง |
| SMP-KK103 | 13.4 มม. | หญิงถึงหญิง |
| SMP-KK104 | 13.6 มม. | หญิงถึงหญิง |
| SMP-KK110 | 17.6 มม. | หญิงถึงหญิง |
| SMP-KK181 | 13.1 มม. | หญิงถึงหญิง |
| SMP-KK183 | 10.55 มม. | หญิงถึงหญิง |
| SMP-KK184 | 8.75มม. | หญิงถึงหญิง |
| SMP-KK185 | 22.2มม. | หญิงถึงหญิง |
| SMP-KK187 | 20.4มม. | หญิงถึงหญิง |
| SMP-KK195 | 11.4มม. | หญิงถึงหญิง |
| SMP-KK241 | 8.4มม. | หญิงถึงหญิง |
| SMP-KK253 | 19.5มม. | หญิงถึงหญิง |
SMP-KK69 & SMP-KK95 มีสินค้าในสต็อกบางส่วน ส่วนรายการอื่น ๆ โปรดตรวจสอบกับเรา
หมายเหตุ: หากคุณต้องการปรับแต่งความยาวที่แตกต่างกันของ SMP ถึง SMP Bullet RF Coaxial Adapter Connector. โปรดติดต่อเราได้ฟรีที่ sales3@xa-elite.com.cn.
การใช้งาน:
Xi'an Elite Electronic เป็น ผู้ผลิตชั้นนำของ คอนเนคเตอร์ RF/Microwava /Wave-guide, อะแดปเตอร์ & ชุดประกอบสายเคเบิลให้บริการในอุตสาหกรรมอากาศยาน การบิน การนำทาง ดาวเทียม เรดาร์ การสื่อสาร อิเล็กทรอนิกส์ การบรรจุและจัดส่ง:
การบรรจุ:
ขนาดบรรจุภัณฑ์: กล่องเล็กด้านนอกพร้อม ยาว 26.5*กว้าง 18.5*สูง 14 ซม.
การจัดส่ง:
เวลาจัดส่ง: 5-10 วันทำการสำหรับอะแดปเตอร์ RF Coaxial ที่มีในสต็อก สำหรับการผลิตใหม่ จะใช้เวลาประมาณ 6-10 สัปดาห์ เวลาจัดส่งที่เราให้ไว้คือ
ประมาณการ เพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ก่อนจัดส่งผลิตภัณฑ์ Golden-Bull ของเรา:
